Скільки разів ви стикалися зі схемами, зробленими «по Госту» в AutoCAD або подібних програмах? Спочатку все ніби виглядає пристойно, а потім починаєш збирати шафу — і тут починається квест: помилки в схемі, плутанина з позначеннями, проводи пронумеровані вручну, кабельний журнал зліплений в Excel, а специфікацію обладнання хтось складав вручну з олівцем і калькулятором.

Знайомо? У мене за плечима десятки таких проєктів, і кожного разу ловиш себе на думці: «А хіба не можна це якось автоматизувати?». Відповідь є — можна. І саме для цього створено EPLAN — програму, яка нарешті дозволяє проектувати електричні системи з розумом і без нервів.

Це лише перша стаття, де я хочу поділитися своїми враженнями про EPLAN і чому, на мою думку, він повністю змінює підхід до проєктування. Якщо буде трохи вільного часу, планую поступово викладати практичні приклади — як зробити те чи інше в EPLAN, показати фішки, які реально економлять час, і поділитися рішеннями типових проблем, з якими стикається кожен проєктант. Без зайвої теорії — тільки те, що працює в реальних умовах.

Що таке EPLAN?

Спеціалізована платформа для електротехнічного проєктування, автоматизації та розробки систем керування. Розроблена німецькою компанією EPLAN Software & Service GmbH & Co. KG, вона вже давно стала незамінною для інженерів у таких галузях, як виробництво, енергетика, автомобілебудування та промислове проєктування. Програма пропонує широкий набір інструментів для створення електричних схем, проєктування шаф керування та автоматизованих систем, поєднуючи всі етапи розробки й документації в єдиний, зручний робочий процес.

Основні напрямки використання EPLAN

1. Проєктування електросхем

Найчастіше EPLAN використовують саме для створення складних електричних схем. Інженери проєктують у ньому різноманітні електричні кола: від принципових і монтажних схем до систем розподілу електроенергії. Завдяки розширеним можливостям програма дозволяє точно відобразити всі компоненти, з’єднання та конфігурації, дотримуючись при цьому галузевих стандартів.

2. Розробка шаф керування

Проєктування шаф керування — ще один сильний бік EPLAN. Програма дає змогу створювати детальні креслення, розташовувати компоненти, прокладати дроти та зв’язки. Це дозволяє проєктувати компактні, безпечні та зручні в обслуговуванні шафи з урахуванням усіх нюансів монтажу.

3. Розробка систем автоматизації

У сфері автоматизації EPLAN використовується для проєктування та документування таких систем, як ПЛК (програмовані логічні контролери) та HMI (людино-машинні інтерфейси). Програма допомагає створювати наочні схеми й документацію, що значно спрощує впровадження та налагодження автоматизованих процесів.

4. Управління проєктом і документацією

EPLAN значно спрощує керування документацією — ви можете створювати звіти, оновлювати специфікації, відстежувати зміни та редагування протягом усього циклу реалізації проєкту. Це допомагає підтримувати порядок, точність і актуальність усіх документів.

5. Інтеграція з іншим програмним забезпеченням

EPLAN підтримує інтеграцію з CAD-програмами, ERP-системами та рішеннями PLM, що дозволяє ефективно обмінюватись даними між різними відділами та системами. Це суттєво підвищує загальну ефективність роботи над проєктами.

Основні можливості EPLAN

1. Автоматичне створення схем

EPLAN має потужні інструменти автоматизації — ви можете використовувати шаблони, символи та готові бібліотеки для швидкого створення схем. Це дозволяє значно зекономити час і зменшити кількість помилок.

2. Управління компонентами

Програма містить вбудовану базу компонентів із технічними характеристиками та даними виробників. Це дає змогу легко відстежувати всі елементи в проєкті та завжди працювати з актуальною інформацією.

3. Гнучка звітність і документація

EPLAN дозволяє створювати різноманітні звіти: від специфікацій до планів підключення. Формати можна адаптувати під вимоги конкретного проєкту, що дуже зручно.

4. Спільна робота над проєктом

Одночасно над одним проєктом можуть працювати кілька фахівців. Програма підтримує контроль версій, відстеження змін і оновлення в режимі реального часу, що значно полегшує командну роботу.

5. 3D-візуалізація та компонування

EPLAN дає змогу створювати тривимірні моделі систем, що допомагає оцінити розташування елементів і виявити потенційні проблеми ще до початку монтажу. Це підвищує точність і якість проєктування.

6. Перевірка на помилки

Програма автоматично перевіряє схеми на наявність помилок: пропущених з’єднань, неправильного маркування або невідповідностей між компонентами. Це дозволяє виправити проблеми ще до того, як вони стануть дорогими у реальному житті.

7. Гнучке налаштування та інтеграція

EPLAN легко адаптується під потреби користувача. Крім того, воно підтримує інтеграцію з багатьма сторонніми програмами, що дозволяє створити зручне та ефективне робоче середовище.

Огляд програм EPLAN

1. EPLAN Electric P8

Це — флагманський модуль EPLAN, створений спеціально для проєктування електрики. Тут є все, що потрібно для створення електричних схем, монтажних креслень і розташування компонентів у шафі керування. Завдяки автоматизації та інтеграції з іншими системами, Electric P8 допомагає працювати швидко, точно і без зайвого головного болю.

2. EPLAN Pro Panel

Цей модуль стане в пригоді тим, хто займається проєктуванням щитів і шаф. Він дозволяє детально промалювати, де що буде розташовано, як пройдуть дроти та як усе буде з'єднано. Особливо круто, що можна подивитися все в 3D — це допомагає уникнути помилок і краще уявити готову конструкцію.

3. EPLAN Fluid

Якщо маєш справу з пневматикою або гідравлікою — цей модуль саме для тебе. EPLAN Fluid допомагає створювати схеми рідинних систем, керувати списками компонентів і формувати звіти. Це суттєво спрощує роботу з такими системами і дозволяє вести документацію без плутанини.

4. EPLAN Data Portal

Data Portal — це онлайн-база, де зібрані тисячі компонентів від реальних виробників. Просто обираєш потрібну деталь — і одразу отримуєш її технічні характеристики та сумісність. Це дуже зручно для інженерів, бо завжди під рукою актуальна інформація про комплектуючі.

5. EPLAN Preplanning

Цей модуль дозволяє зробити попереднє опрацювання системи ще до початку створення схеми. Використовується для формування структури проєкту, функціональних блоків, складання списків сигналів і технічних вимог. Ідеально підходить для великих систем або при поетапному впровадженні автоматизації.

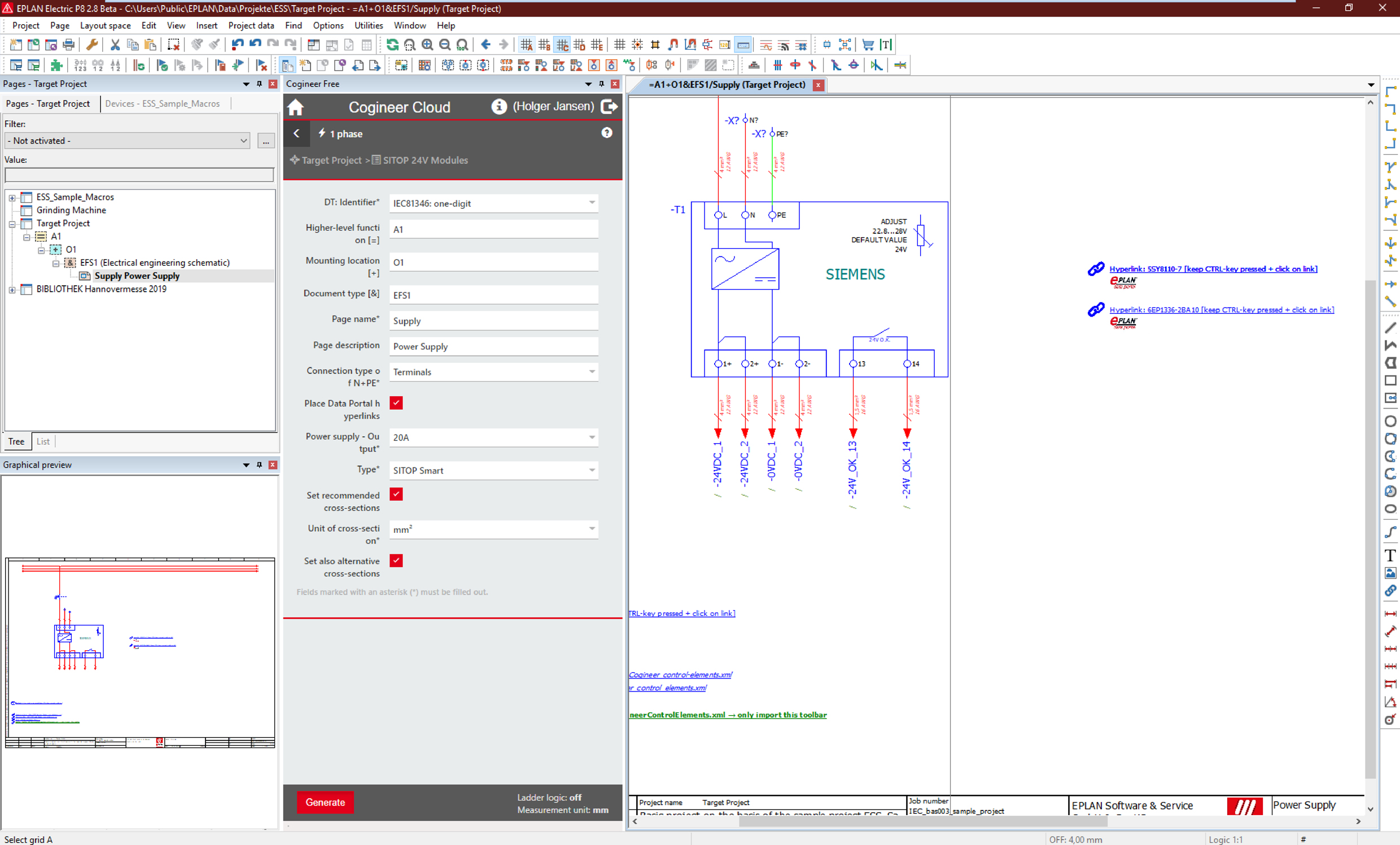

6. EPLAN Cogineer (тепер входить у EPLAN eBUILD)

Інструмент для автоматизованого створення схем. Працює за принципом конфігурування: вибираєш, які частини потрібні — і система автоматично будує схему. Це економить час і мінімізує помилки. Особливо корисно для стандартних проєктів, які часто повторюються.

7. EPLAN eVIEW

Хмарне рішення для рецензування та узгодження схем з командою або замовником. Через браузер можна залишати коментарі, переглядати документи, відстежувати зміни — усе це без потреби встановлювати EPLAN локально.

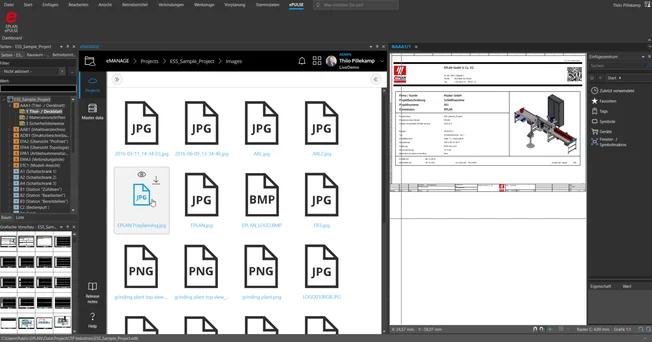

8. EPLAN eMANAGE

Це платформа для керування проєктами у хмарі. Дозволяє зберігати, ділитися, керувати версіями та правами доступу. Зручно для командної роботи, особливо якщо інженери працюють віддалено або з різних офісів.

9. EPLAN Harness proD

Модуль для 3D-проєктування джгутів (кабельних збірок). Дає змогу створювати точні креслення з урахуванням довжин, типів кабелів і роз’ємів. Дуже актуально для автомобілебудування, машинобудування та виробництва обладнання.

Наприкінці

Свого часу я перепробував, напевно, всі відомі програми для проєктування електричних схем — від AutoCAD Electrical, SolidWorks Electrical, SEE Electrical і WSCAD до навіть менш відомих варіантів на кшталт ProfiCAD або PCSCHEMATIC. І знаєте що? Нічого кращого за EPLAN наразі просто не існує.

Так, кожен софт має свої плюси. Десь простіше інтерфейс, десь швидше старт. Але коли доходить до масштабних проєктів, автоматизації, інтеграції з ERP, зручного управління документацією, 3D-проєктування та командної роботи — EPLAN залишається поза конкуренцією. Це не просто програма — це ціла платформа, яка реально економить час, зменшує кількість помилок і робить життя інженера простішим.

Тож якщо ви шукаєте інструмент, який не підведе у складному проєкті — EPLAN точно вартий уваги. Перевірено на практиці.
