При роботі з проєктами в EPLAN Electric P8 рано чи пізно кожен стикається з питанням структури. Поки проєкт невеликий - можна особливо не задумуватись: кілька сторінок, десяток пристроїв, і все більш-менш зрозуміло.

Але як тільки мова заходить про реальне обладнання - лінії, машини, кілька шаф керування - без чіткої структури починається хаос. Стає складно знайти потрібний елемент, важко орієнтуватися в схемах, а про нормальні звіти можна взагалі забути.

Саме тут на допомогу приходять структурні ідентифікатори. Вони дозволяють логічно та фізично впорядкувати проєкт: розділити його на лінії, визначити місця монтажу і чітко прив’язати кожен пристрій до своєї частини системи.

У цій статті розберемо:

• які бувають типи ідентифікаторів
• як їх правильно налаштувати
• як формується структура проєкту
• і як не перетворити все це в “зоопарк” з незрозумілих позначень

Все на практичних прикладах, без зайвої теорії.

СТРУКТУРА ПРОЄКТУ

Перед тим як починати новий проєкт в EPLAN Electric P8, варто витратити трохи часу на правильну організацію структури. Це не просто “для порядку” - добре продумана структура суттєво спрощує розробку схем, пришвидшує навігацію по проєкту і, що не менш важливо, економить нерви монтажникам і тим, хто буде це все обслуговувати.

Якщо структуру проігнорувати - далі почнеться хаос: незрозумілі позначення, складність пошуку елементів, проблеми з генерацією звітів.

ПІДГОТОВКА

При створенні нового проєкту не всі структурні ідентифікатори активовані за замовчуванням. Тому перше, що потрібно зробити — це їх увімкнути.

Переходимо:

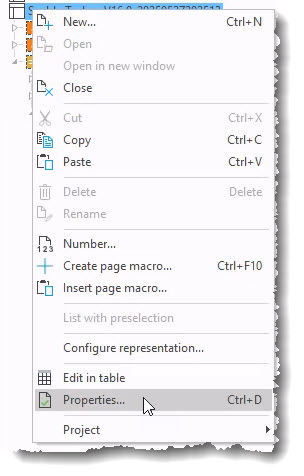

Project properties

Далі в розділі Structure → Pages натискаємо кнопку з трьома крапками.

У вікні, що відкриється, в полі Document type обираємо значення Identifying.

Це дозволить використовувати структурні ідентифікатори в повному обсязі.



ПОЗНАЧЕННЯ (=, +, -)

Перед тим як нормально почати працювати зі структурою в EPLAN Electric P8, у більшості новачків виникає одне і те саме питання: що це взагалі за символи =, +, - і чому вони всюди?

На перший погляд виглядає як якась зайва “математика” в позначеннях: =PL1 +A1 -Q1. І не зовсім зрозуміло - це частина назви, якийсь код чи просто “так прийнято писати”.

Насправді ці символи - це основа всієї структури проєкту. Вони визначають, до якого рівня належить кожен елемент: що це за установка, де він змонтований і яку функцію виконує.

Як тільки розібратись з цією логікою - все стає на свої місця, і читати схеми стає значно простіше.

Далі розберемо, що означає кожен із цих символів і як їх правильно використовувати.

Є три основні позначення:

= Higher-level function

Це верхній рівень структури — лінія, машина або установка.

Приклади:

=PL1 - виробнича лінія №1
=PM1 - пакувальна машина
=BL1 - лінія розливу

Це рівень, який відповідає “що це за установка в цілому”.

+ Mounting location

Вказує фізичне місце встановлення обладнання.

Приклади:

+A1 - шафа керування №1
+A2 - шафа керування №2
+JB1 - розподільча коробка

Відповідає на питання “де це встановлено”.

- Device / Function (функціональний рівень)

Це вже конкретний пристрій або функціональний елемент.

Приклади:

-Q1 - автоматичний вимикач
-K1 - контактор
-M1 - двигун

Це ідентифікатор, який позначає конкретний пристрій або функціональний елемент у схемі (наприклад, автомат, контактор чи двигун)

& Document type (тип документа)

Окрім структурних рівнів (=, +, -), в EPLAN Electric P8 також використовується позначення &, яке відповідає за тип документа.

Воно дозволяє логічно розділити проєкт на різні типи сторінок:

• електричні схеми
• огляди PLC
• звіти
• кабельні журнали

& Document type не завжди одразу зрозумілий - навіщо він взагалі потрібен.
По суті, & Document type можна використовувати в будь-якому місці проєкту для чіткого структурування сторінок.

Це стає особливо корисним, коли ви починаєте автоматично генерувати звіти, наприклад: кабельний журнал або специфікацію обладнання. У такому випадку можна чітко задати, в якому саме місці проєкту буде створений цей звіт.

Інакше звіти можуть “розмазуватись” по всьому проєкту та створювати безлад між іншими сторінками.

Таким чином, навіть великий проєкт залишається структурованим і зручним для навігації.

Як це виглядає разом

Повний структурний тег формується комбінацією всіх рівнів:

=DL1+A1-14Q1

Розшифровка:

=DL1 - лінія
+A1 - шафа
-14Q1 - автомат

Тобто це вже не просто “14Q1”, а: автомат 14Q1, який знаходиться в шафі A1 на лінії DL1

Важливий момент

Ці префікси - не просто “для краси”.

Вони використовуються для:

• автоматичного формування звітів
• навігації по проєкту
• фільтрації елементів
• правильного маркування

Якщо їх не використовувати або використовувати хаотично — структура проєкту швидко перетвориться в безлад.

Практична порада
Не ускладнюй на старті.
Для більшості проєктів достатньо базової структури:
=Лінія+Шафа-Пристрій

ВИСНОВОК

Структурні ідентифікатори в EPLAN Electric P8 — це не просто “додаткові позначення”, а основа нормального проєкту.

Поки проєкт маленький - можна ними нехтувати. Але як тільки з’являється кілька шаф, десятки сторінок і починається генерація звітів -без чіткої структури все швидко перетворюється в хаос.

Використання =, +, - дозволяє зрозуміло розділити:

• де яка лінія
• де яке обладнання змонтоване
• і який саме пристрій перед вами

А & допомагає навести порядок у документації та тримати звіти саме там, де їм місце.

Найважливіше - одразу визначити логіку структури і дотримуватись її в усьому проєкті. Бо найгірше, що можна зробити - це почати “якось”, а потім на ходу намагатися це виправити.

На цьому все. Якщо маєте свої підходи до структурування в EPLAN або цікаві кейси - пишіть, буде цікаво обговорити.
