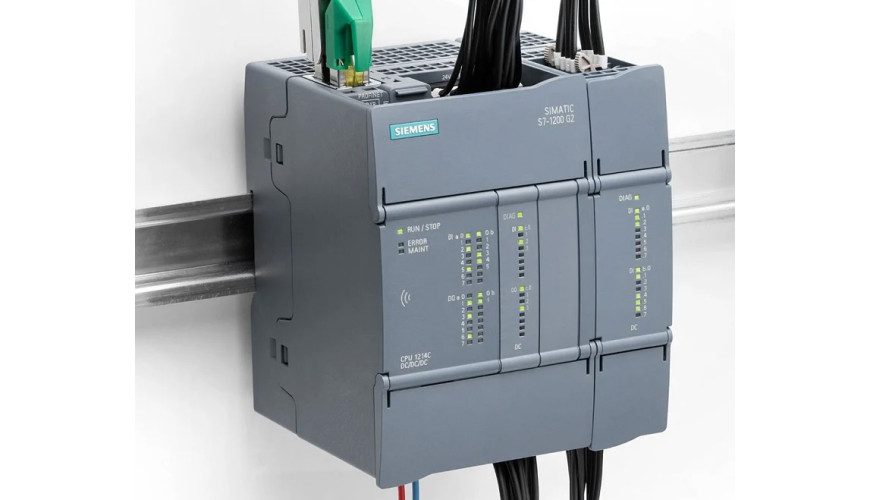

Сучасний розвиток технологій у промисловості та машинобудуванні вимагає не лише високотехнологічних рішень, але й простих, економічних систем автоматизації. Відповіддю на ці виклики є нове покоління контролерів SIMATIC S7-1200 G2, котре було анонсовано на виставці у Hannover, яке поєднує гнучкість, продуктивність і масштабованість для вирішення різних задач автоматизації.

SIEMENS обіцяє, що нові контролери будуть доступні для замовлення взимку 2024 року. Але вже зараз ми можемо ознайомитися з ключовими характеристиками нових SIMATIC S7-1200 G2.

Особливості SIMATIC S7-1200 G2

• Гнучка безпека: Розширені функції безпеки з можливістю додавання fail-safe модулів і плат. Це дозволяє контролювати кілька осей та виконувати прості кінематичні задачі, забезпечуючи високу надійність.

• Підвищена продуктивність: Контролери забезпечують вищий рівень продуктивності завдяки покращеній обробці даних, а також інтегрованим функціям для рухового контролю та бездротового доступу через технологію NFC.

• Модульна конструкція: Завдяки компактному дизайну, контролери займають до 25% менше місця на DIN-рейці. Нова архітектура дозволяє просто інтегрувати контролери в різні системи автоматизації, що робить їх ідеальним рішенням для автономних та взаємопов'язаних машин.

Характеристики контролерів SIMATIC S7-1200 G2

Переваги SIMATIC S7-1200 G2

Широкий вибір модулів: Контролери підтримують безліч цифрових і аналогових модулів, серед яких:

Плати розширення сигналів

Цифрові SBs	Аналогові SBs	SB
8 DI 24V 100 кГц	4 AI
8 DQ 24V 100 кГц	4 AQ
4 DI / 4 DQ 24V 100 кГц	2 AI / 2 AQ
4 DI / 4 DQ 5V 200 кГц	4 TC
2 RTD

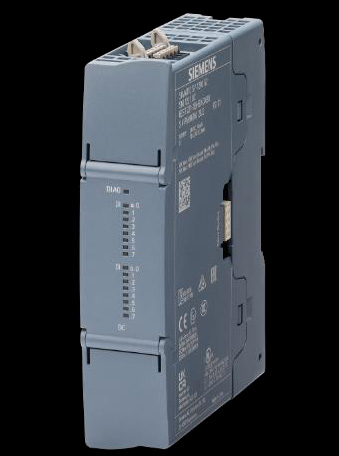

Модулі розширення

Цифрові SMs	Аналогові SMs	SM
DI 16 x 24V DC	8 AI
DQ 16 x 24V DC 0.5 A	8 AQ
DQ 16 x Relay	4 AI / 4 AQ
8 DI / 8 DQ	8 TC
8 DI / 8 RLY	4 RTD

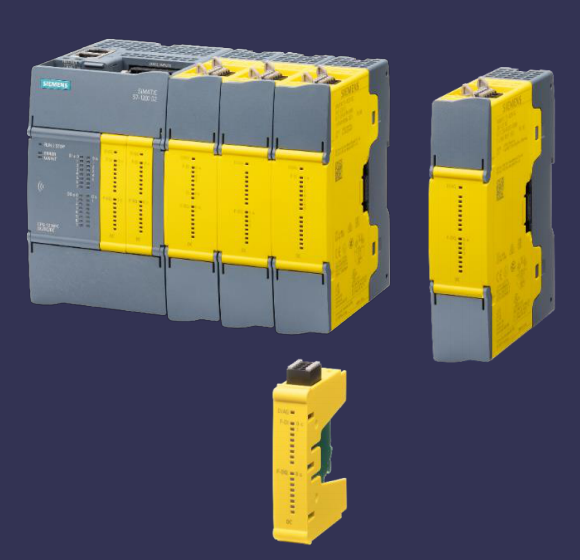

Fail-safe модулі

SBs	SMs	Overview
4x F-DI(1oo1) / 2x F-DI(1oo2), 4-Vs	8x F-DI(1oo1) / 4x F-DI(1oo2), 8-Vs
2x F-DQ, PP-PM	4x F-DQ, PP-PM*
2x F-DI(1oo1) / 1x F-DI (1oo2), 1x F-DQ. PP-PM	4x F-DI(1oo1) / 2x F-DI (1oo2), 2x F-DQ. PP-PM, 2x DI

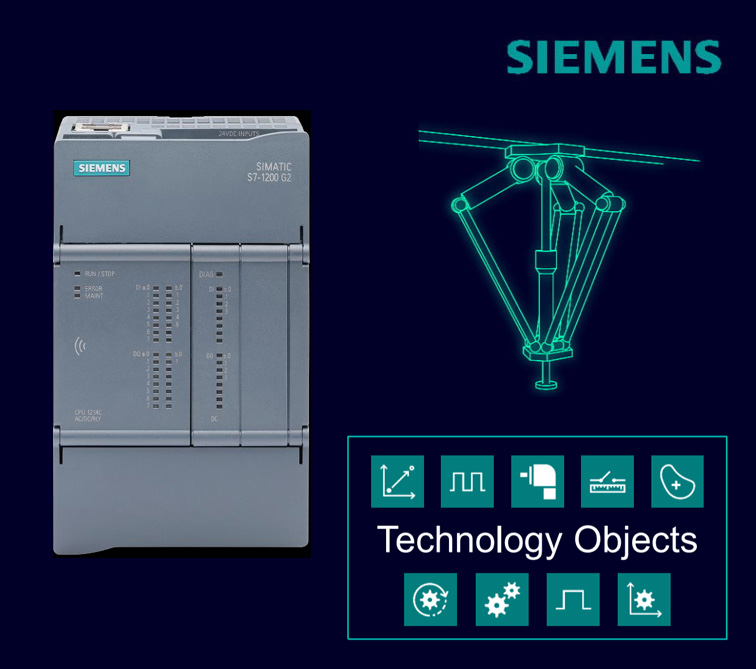

Motion Control

Контролери підтримують інтегрований контроль переміщенням, що дозволяє контролювати одну або кілька осей.

Підтримувані технологічні об'єкти:

• TO_SpeedAxis – контроль швидкості осі
• TO_PositioningAxis – позиціювання осі
• TO_SynchronousAxis – синхронізація осей
• TO_Kinematics – кінематика

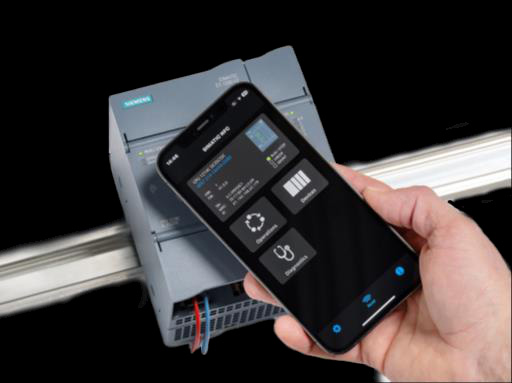

Використання технології NFC у SIMATIC S7-1200 G2

Однією з цікавих нових функцій контролерів SIMATIC S7-1200 G2 є підтримка NFC (Near Field Communication). Ця технологія дозволяє здійснювати бездротову комунікацію на близькій відстані, відкриваючи нові можливості для взаємодії з обладнанням.

Можливості NFC:

1. Без живлення: Завдяки NFC, ви можете отримати доступ до даних контролера навіть у тому випадку, коли він вимкнений. Це зручно для перевірки інформації про стан пристрою або для діагностики без необхідності його ввімкнення.

2. Простий доступ до даних: NFC дозволяє бездротово зчитувати та записувати різні параметри контролера, такі як конфігурація, дані про стан пристрою або діагностичні дані. Це може включати інформацію про:

   • Тип пристрою
   • Номер серії
   • Версію прошивки
   • Модель і специфікації обладнання

3. Програмування та налагодження: Використовуючи NFC, ви можете безпосередньо зчитувати та оновлювати програму контролера або конфігураційні файли без використання традиційного фізичного з'єднання. Це спрощує процес налаштування та дозволяє швидше запускати обладнання в експлуатацію.

4. Віддалена діагностика: Під час обслуговування або у разі виникнення несправностей NFC дозволяє швидко отримати дані для аналізу та усунення проблем без необхідності фізичного підключення кабелів.

5. Покращена безпека: За допомогою NFC можна налаштувати певні режими доступу до контролера, що покращує безпеку та захищає від несанкціонованих змін конфігурації або програмного забезпечення.

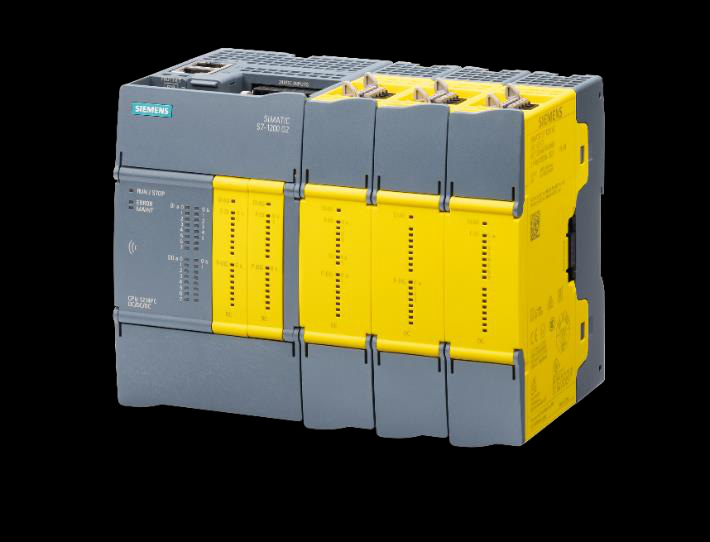

Інтегрована функція Fail-safe без додаткової ліцензії

Контролери SIMATIC S7-1200 G2 впроваджують значне спрощення роботи з функціями безпеки завдяки інтеграції fail-safe функцій без необхідності придбання додаткових ліцензій. Починаючи з версії TIA Portal V20, окрема ліцензія на STEP 7 Safety Basic більше не потрібна для роботи з безпечними функціями. Це дозволяє використовувати стандартні та fail-safe контролери в одній системі без додаткових витрат на ліцензування. Усі необхідні функції безпеки, включаючи PROFIsafe для безпечної комунікації та розширені можливості fail-safe вводу/виводу, тепер доступні в рамках одного програмного пакета, що спрощує проектування та знижує вартість впровадження систем автоматизації з високими вимогами до безпеки.

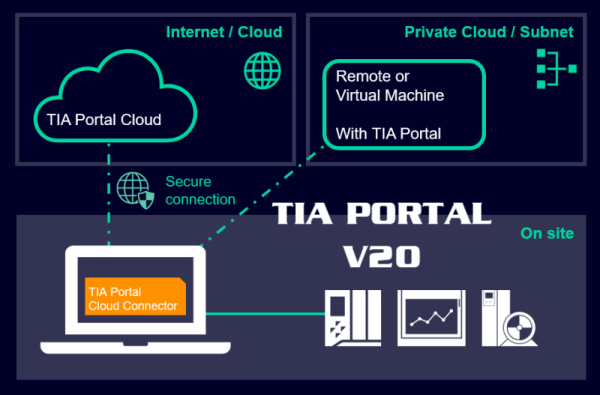

TIA Portal V20

Новий TIA Portal V20 підвищує продуктивність роботи з контролерами SIMATIC S7-1200 G2 завдяки низці важливих нововведень:

• Інтеграція стандартних і fail-safe рішень: Починаючи з версії V20, для роботи з fail-safe функціями не потрібна окрема ліцензія на безпеку. Це знижує витрати і полегшує інтеграцію безпечних систем управління.

• Покращена підтримка апаратного забезпечення: TIA Portal V20 підтримує як стандартні, так і fail-safe CPU серії S7-1200 G2, а також відповідні цифрові й аналогові модулі серії ET 200SP.

• Проста міграція: Вбудовані інструменти дозволяють легко мігрувати з першого покоління контролерів SIMATIC S7-1200 на нову серію G2, забезпечуючи безшовний перехід до нового апаратного та програмного забезпечення.

• Покращена безпека: Нові функції безпеки, включаючи UMAC і журналювання, підвищують захист системи від несанкціонованого доступу та покращують моніторинг дій користувачів.

Наприкінці

Новий ПЛК виглядає багатообіцяюче. Як мінімум, я можу відзначити такі позитивні моменти:

• Відсутність серії 1211.

  Серія 1211 не користувалася популярністю через обмежені функціональні можливості, які не відповідали вимогам сучасних автоматизованих систем. Відсутність цієї моделі в новій лінійці свідчить про прагнення Siemens зосередитися на більш потужних і універсальних рішеннях, що можуть задовольнити потреби широкого кола користувачів.

• Модель 1212 отримала підтримку 6 модулів розширення.

  Нарешті, інженери подолали маркетингові обмеження і реалізували підтримку шести модулів розширення для моделі 1212. Це означає, що користувачі зможуть налаштовувати системи автоматизації більш гнучко, адаптуючи їх під специфічні потреби виробництв. Така можливість розширення значно підвищує масштабованість і функціональність системи.

• Кожен ПЛК тепер буде мати по 2 Profinet порти.

  Важливою особливістю нових контролерів є наявність двох Profinet портів. Це дозволяє одночасно підключати панель оператора та ноутбук, що значно спрощує процес налаштування і моніторингу. Тепер не потрібно тягнути з собою роутер або шукати додаткові рішення для підключення — все, що потрібно, знаходиться в одному пристрої.

• Motion Control.

  За цю функцію хочеться висловити окрему подяку. Motion Control завжди був слабким місцем в автоматизації, і рішення від Siemens часто відзначалися високою вартістю. З новими ПЛК, реалізація синхронізації осей стала значно доступнішою та простішою, що відкриває нові можливості для виробництв. Це дозволяє інтегрувати складні автоматизовані процеси без додаткових витрат на дороге обладнання.

Щодо мінусів, мабуть, ще писати зарано. Про це поговоримо, коли вони стануть доступними для широкого загалу.

Презентація нового S7-1200 G2

Поки що ви можете переглянути офіційну відеопрезентацію від Siemens Україна.
