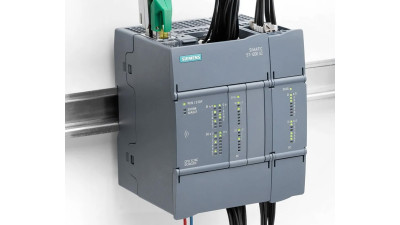

У 2025 році Siemens представили нове покоління компактних програмованих логічних контролерів — S7-1200G2, яке поступово замінить класичну серію S7-1200. Нове покоління отримало оновлений форм-фактор, покращену продуктивність, підтримку Motion Control та ряд змін, які стають помітними вже під час першого монтажу і введення в експлуатацію.

У цій статті я поділюсь практичним досвідом використання S7-1200G2, особливостями монтажу, підключення, програмування та першими враженнями від роботи з новим поколінням контролерів.

Монтаж та підключення

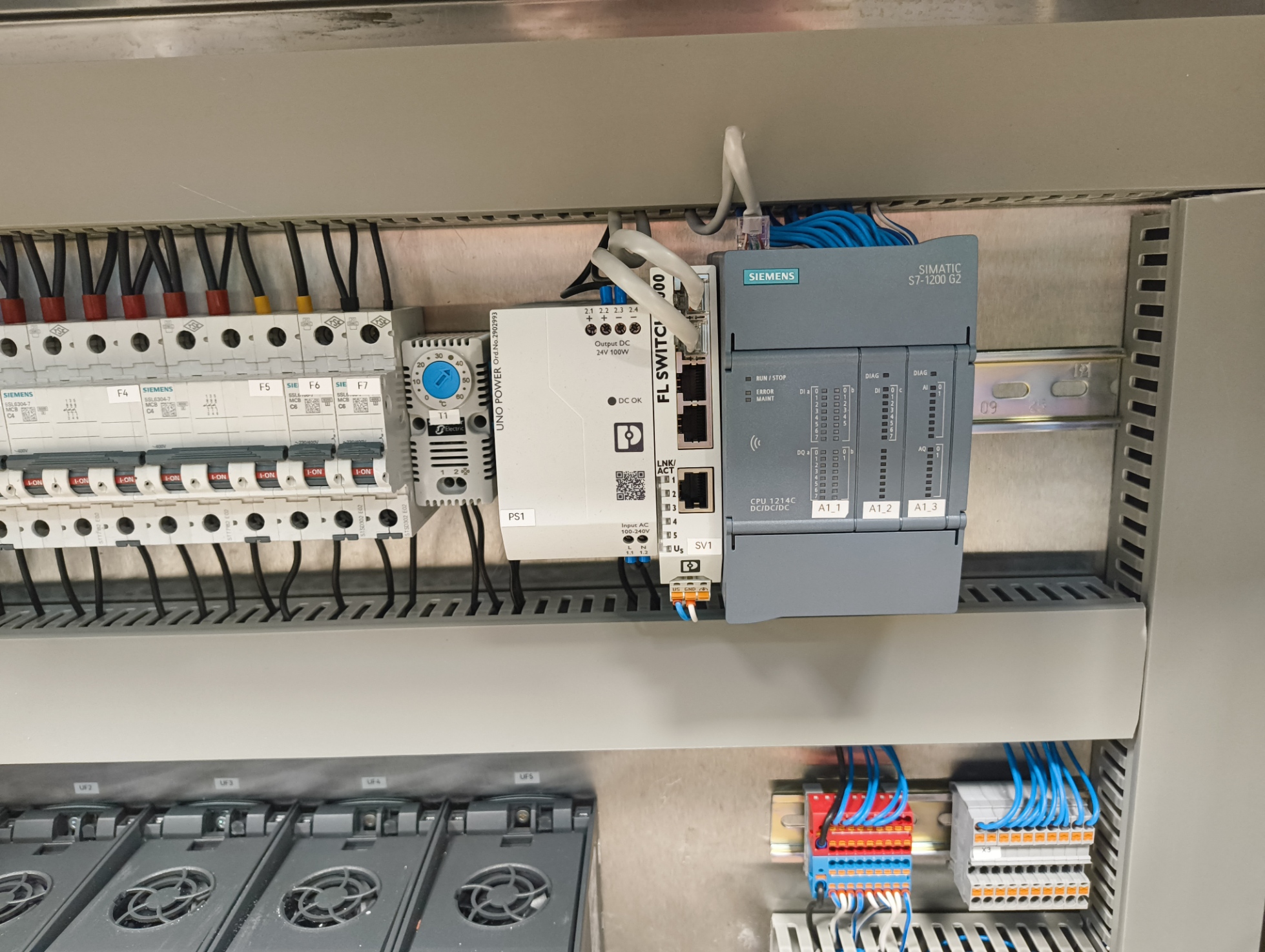

S7-1200G2 отримав інший форм-фактор у порівнянні з класичним S7-1200, і це одразу впливає на компоновку шафи автоматизації.

Новий контролер став помітно вужчим, але при цьому вищим. Через це при проектуванні шафи необхідно враховувати збільшені відступи зверху та знизу. На практиці між верхнім та нижнім кабельним коробом бажано залишати не менше 18 см, а оптимально — близько 20 см. Інакше можуть виникати незручності під час монтажу, прокладки кабелів та обслуговування.

При цьому в ширину контролер займає дуже мало місця на DIN-рейці. Особливо це помітно у компактних шафах, де кожен сантиметр має значення.

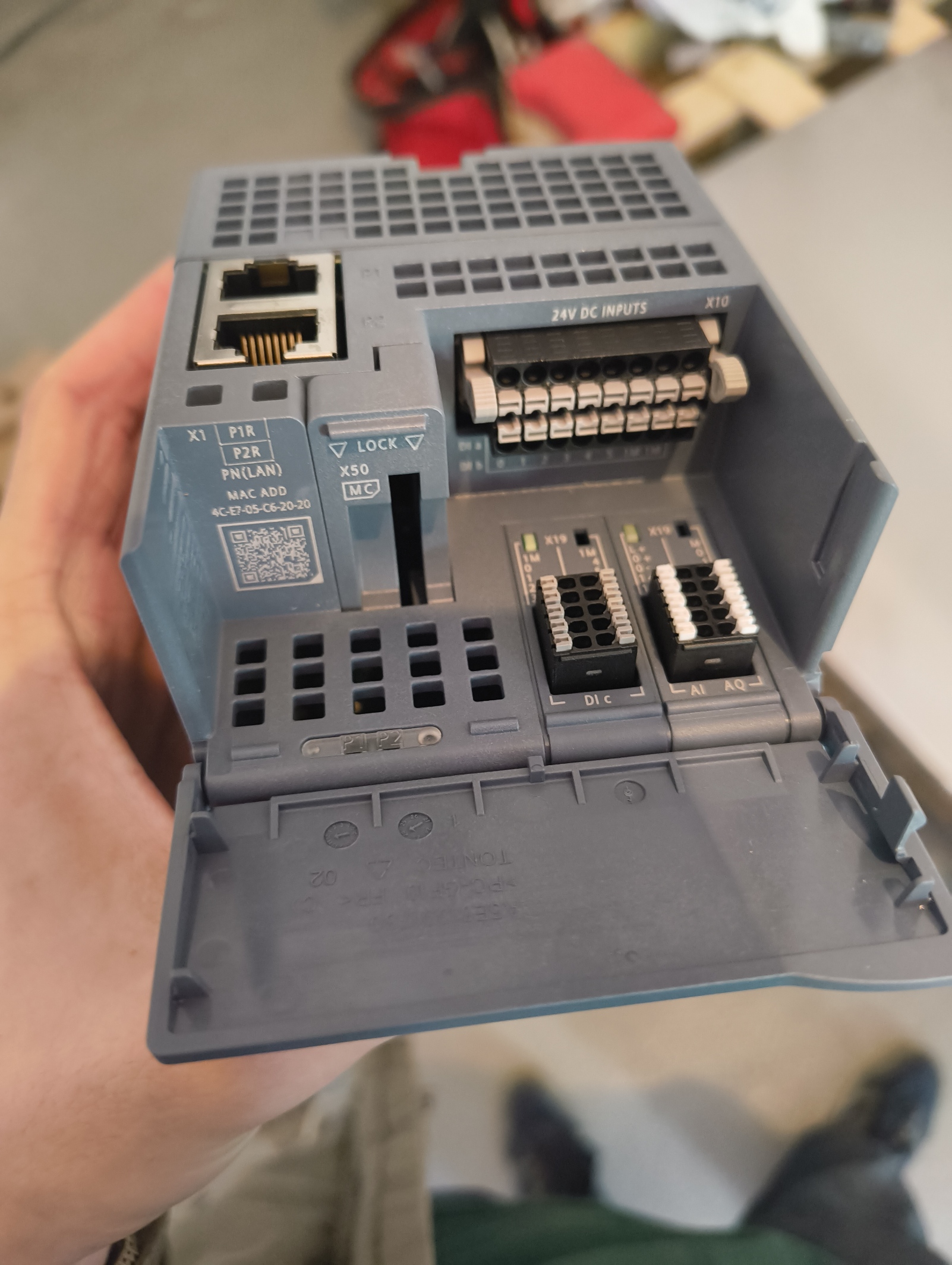

Наприклад, S7-1214G2 має на борту два слоти для картриджів розширення, а самі картриджі стали функціональнішими та містять більше каналів у порівнянні з картриджами першого покоління. Завдяки цьому навіть досить функціональна система може займати мінімум місця. У результаті компонування виглядає дуже компактним та акуратним.

Однак у нової конструкції є і свої нюанси.

З практики виявилось, що в клеми картриджів досить складно встановлювати провід перерізом 0,5 мм², обжатий наконечником. Провід із наконечниками фактично входить дуже туго або взагалі не влазить у клему.

Через це для картриджів часто доводиться:

• використовувати провід меншого перерізу;
• або підключати провід без наконечників.

Це незвичний момент, особливо якщо раніше використовувались стандартні підходи до монтажу S7-1200 першого покоління.

Якщо підсумувати практичний досвід монтажу, то S7-1200G2 відчувається зовсім інакше у порівнянні з попереднім поколінням.

З одного боку — контролер став значно компактнішим і дозволяє дуже щільно компонувати обладнання в шафі.
З іншого — така компактність має свою ціну у вигляді меншого простору для підключення та певних обмежень по проводах і наконечниках.

Якщо не використовувати картриджі розширення — жодних особливих проблем під час монтажу немає. Але якщо система використовує картриджі, варто заздалегідь врахувати особливості підключення та правильно обрати тип проводу.

Програмування

Програмування S7-1200G2 виконується в TIA Portal починаючи з версії V20.

Одразу помітно, що TIA Portal V20 працює значно швидше та стабільніше у порівнянні з попередніми версіями. Менше зависань, менше вильотів, швидше відкриваються проєкти та виконується компіляція. При роботі з великими проєктами це дуже відчувається. Щодо самого програмування — логіка роботи та структура проєкту практично не змінились у порівнянні зі звичайним S7-1200. Якщо є досвід роботи з попереднім поколінням, перехід на G2 відбувається дуже легко та безболісно.

Однією з головних нових можливостей S7-1200G2 стала підтримка Motion Control. У першому поколінні S7-1200 цей функціонал був або сильно обмежений, або взагалі недоступний. Тепер же нове покоління дозволяє реалізовувати задачі керування рухом без переходу на дорожчі серії контролерів.

Це відкриває дуже цікаву нішу для бюджетної автоматизації:

• пакувальних машин;
• відсадочних машин;
• позиціонування;
• приводних систем, тощо.

Фактично тепер з’явилась можливість будувати більш функціональні системи автоматизації на базі відносно недорогого ПЛК.

Також дуже помітно змінилась швидкість завантаження програми в контролер. Навіть при завантаженні Hardware Configuration процес відбувається в рази швидше, ніж у першому поколінні S7-1200. У деяких випадках завантаження відчувається майже миттєвим. Під час пусконалагодження це економить багато часу, особливо коли необхідно часто вносити зміни в програму або конфігурацію обладнання.

Продуктивність самого контролера також стала кращою. При однаковому обсязі програми час циклу у S7-1200G2 менший, ніж у першого покоління. Це особливо помітно на складніших проєктах з великою кількістю логіки, комунікацій або обробки аналогових сигналів. У результаті S7-1200G2 залишає враження значно «живішого» та швидшого контролера, ніж класичний S7-1200.

Підсумок

S7-1200G2 — це не просто косметичне оновлення серії S7-1200, а повноцінне нове покоління компактних ПЛК від Siemens.

Контролер отримав:

• новий компактний форм-фактор;
• вищу продуктивність;
• дуже швидке завантаження програми;
• підтримку Motion Control;
• покращену швидкодію;
• більш сучасну платформу для подальшого розвитку.

При цьому нове покоління має і свої нюанси, особливо в питаннях монтажу та підключення картриджів розширення.

З практичної точки зору S7-1200G2 виглядає як дуже перспективна платформа для сучасних систем автоматизації, особливо там, де важливі компактність, швидкодія та підтримка сучасних функцій керування рухом.
