Вступ

У 2024 році компанія Siemens офіційно представила оновлену лінійку програмованих логічних контролерів — S7-1200G2, або ж друге покоління популярних S7-1200. Для багатьох інженерів АСУТП ця подія стала знаковою, адже перше покоління контролерів давно зарекомендувало себе як надійне, зручне й універсальне рішення для автоматизації невеликих і середніх систем.

І ось нарешті — нове покоління. Ми з нетерпінням чекали на появу S7-1200G2 в Україні, і тепер, тримаючи його в руках, можемо дати об’єктивну оцінку тому, що насправді змінилося: чи варте нове покоління очікувань, і які "плюшки" або обмеження воно несе з собою.

У цій статті я поділюсь своїми першими враженнями від контролера та проведу порівняння з попередньою серією.

Перші Враження

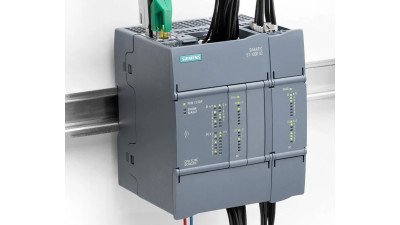

Після розпаковки контролера я був приємно здивований його габаритами. Нове покоління S7-1200G2 суттєво відрізняється за розмірами від попереднього — корпус став вищим і глибшим, водночас залишившись досить компактним у ширину. Це виглядає незвично, враховуючи, що ми звикли до класичного "цегляного" формфактора у компактних ПЛК.

На дотик одразу відчувається покращена якість матеріалів. Пластик став товщим, жорсткішим, приємнішим на дотик, і загалом виглядає значно надійнішим. Контролер справляє враження більш "дорослого" пристрою, ніж його попередник.

Змінилося також розміщення клем — вони тепер дворядні, що нетипово для цього класу пристроїв. Окрім того, замість гвинтових клем тепер використовується Push-In механізм, що значно спрощує монтаж і економить час при підключенні проводів.

У моделі 1214C з'явилося два слоти для картриджів, що є додатковим бонусом для розширення функціоналу. Після зняття захисних кришок видно частину плати з елементами. Візуальний доступ до "нутрощів" хоч і не критичний, але цікавий з точки зору технічного огляду.

Слот для карти пам’яті також зазнав змін: тепер карта зафіксована конструктивно і захищена від випадкового вилучення.

Окремо варто відзначити появу двох Ethernet-портів, які працюють у режимі вбудованого комутатора. Це дає змогу зменшити кількість додаткового мережевого обладнання та спрощує побудову мережі. Проте не обійшлося без нюансів — індикатори активності Ethernet-портів розміщені за кришкою, і щоб їх побачити, доводиться відкривати або заглядати збоку, що не завжди зручно.

Окремо варто відзначити оновлення конструкції кришки, що закриває роз’єм для підключення додаткових модулів. У першому поколінні S7-1200 ця кришка була фактично одноразовою — після її зняття назад встановити її було складно або неможливо. Це створювало певні незручності, особливо у випадках, коли контролер використовувався без додаткових модулів: роз’єм залишався відкритим і незахищеним від пилу чи механічного впливу.

У новому поколінні ця проблема вирішена — кришка стала багаторазовою. Вона легко знімається і так само надійно фіксується назад, що дозволяє захистити інтерфейс при відсутності встановлених модулів.

Програмування

З точки зору програмування нове покоління контролерів S7-1200G2 залишилось таке саме як і попереднє. Однак є кілька помітних нововведень. Перше, що впадає в око — це автоматична назва контролера під час створення нового проєкту. Замість звичного "PLC_1", TIA Portal створює об'єкт з іменем "G2_PLC_1", що явно вказує на нову генерацію пристрою.

Контролер отримав значне розширення функціональності. Тепер він підтримує 8 високошвидкісних лічильників (HSC) та 8 каналів PTO/PWM — і все це на базовій платі без додаткових модулів. Швидкісні лічильники, на жаль, не можуть бути безпосередньо налаштовані для роботи з технологічними об'єктами, що значно обмежує їх застосування в проєктах із використанням зовнішніх енкодерів і контролю руху. Через відсутність підтримки відповідних технологічних модулів для цих контролерів, доводиться використовувати обхідні шляхи: наприклад, переносити дані з лічильника в Data Block і вже звідти передавати їх у вхід TO_EXTERNAL_ENCODER. Це не тільки ускладнює розробку, але й знижує наочність і зручність інтеграції, що можна вважати суттєвим недоліком у поточній реалізації. Будемо слідкувати за анонсами і появою TM_HSC. Можливо також в подальших версіях TIA PORTAL з’явиться можливість налаштувати вбудовані лічильники для роботи з технологічними об’єктами

Крім того, в новому поколінні з’явилась підтримка функціоналу Motion Control, що є, без перебільшення, серйозним проривом для "малих" ПЛК.  У попередніх версіях, якщо потрібно було реалізувати керування рухом — навіть базове позиціонування або синхронізацію осей — доводилося використовувати дорожчі рішення, такі як ET200SP CPU серії T або базові контролери S7-1500T. Це значно підвищувало вартість проєкту. Зараз з’явилась можливість реалізовувати Motion Control-функції в недорогих і компактних системах, наприклад, для формовочної, пакувальної чи дозуючої техніки — без надмірних витрат.

Ще один приємний момент — значно зросла швидкість завантаження програми в контролер. Завантаження відбувається помітно швидше, ніж у попереднього покоління S7-1200, і навіть швидше, ніж у серії S7-1500. Підключення до контролера відбувається практично миттєво — без звичних затримок, коли TIA Portal "думає", а контролер — "з’єднується". Робота в Online-режимі також стала комфортнішою: оновлення змінних відбувається швидше, що дає змогу краще відслідковувати швидкоплинні події в програмі.

Крім того, загальна продуктивність TIA Portal V20, яка є основною платформою для роботи з новими S7-1200G2, також відчутно зросла в порівнянні з попередніми версіями. Навіть на середніх за характеристиками машинах проєкти відкриваються та компілюються швидше, що підвищує ефективність роботи.

Підсумки та порівняння з попереднім поколінням

Контролер S7-1200G2 — це очікуване і в той же час сміливе оновлення добре відомої лінійки S7-1200.

Перш за все, контролер змінився конструктивно: він став вищим і глибшим, що може вимагати перегляду схем розміщення в компактних шафах, але водночас корпус залишився вузьким і продуманим. Якість пластику стала набагато кращою — товщий, міцніший, з хорошою жорсткістю.

Клеми тепер мають інше розміщення і Push-In механізм замість гвинтового, що значно прискорює монтаж. Замість одного Ethernet-порту тепер маємо два, які працюють у режимі комутатора. Це велика перевага, особливо для побудови простих локальних мереж без використання зовнішніх свічів.

У плані програмування більшість речей залишилися знайомими. Головна перевага — це поява функціоналу Motion Control на компактному контролері. Раніше для реалізації навіть базових задач синхронізації осей доводилося використовувати значно дорожчі ET200SP CPU T або S7-1500T. Тепер це доступно й у “молодшому” рішенні, що дозволяє значно зекономити на простих, але критичних по динаміці машинах.

Окремо варто згадати і про відчутне підвищення продуктивності. Навіть у порівнянні з S7-1500, новий S7-1200G2 працює помітно швидше в базових сценаріях.

Загалом, S7-1200G2 — це не просто оновлення, а потужний крок уперед. Він зберіг простоту й зручність попередника, але при цьому вийшов на новий рівень за функціоналом, продуктивністю і надійністю. Це рішення, яке дозволяє реалізовувати складніші задачі без переходу на дорожчі ПЛК, і точно стане новим стандартом у середньому класі контролерів Siemens.
