Під час віялових відключень електроенергії часто виникають проблеми з напругою в мережі. Після подачі живлення вона може бути або занадто низькою, або, навпаки, небезпечно високою. У результаті від цього нерідко страждає побутова техніка — телевізори, холодильники, котли, комп’ютери та інша дорога електроніка.

Особливо гостро ця проблема стоїть у старих будинках. Через зношені проводи та перевантаження в під’їздах інколи відгорає нульовий провід. У такій ситуації замість звичних 230 В у розетках може з’явитися напруга до 400 В. Для більшості побутових приладів це означає майже миттєвий вихід з ладу.

У цій статті я розповім, які існують способи захисту побутової техніки від небезпечних відхилень напруги та як мінімізувати ризики під час нестабільної роботи електромережі.

Які прилади найбільш вразливі?

Умовно побутові електроприлади можна поділити на три основні групи за принципом роботи та реакцією на відхилення напруги:

• Резистивні прилади
• Прилади з електродвигунами
• Імпульсні (електронні) прилади

Резистивні прилади (нагрівальні)

Це найбільш живуча категорія щодо перепадів напруги.

Приклади:

• Бойлери (без розумної електроніки)
• Обігрівачі
• Калорифери
• Електрочайники
• ТЕНи будь-якого типу

При заниженій напрузі — просто менша потужність і слабший нагрів

При завищеній — нагрів інтенсивніший

Типовий робочий діапазон: 170–270 В

Важливі нюанси:
Якщо прилад має вентилятор (дуйчик) — при напрузі нижче ~200 В його краще не вмикати, двигуну вентилятора може не вистачити крутного моменту для старту
При напрузі нижче 170 В користуватись такими приладами немає сенсу, потужність падає в 2+ рази
При напрузі вище 270 В з’являється реальний ризик перегріву та пробою ТЕНу

Прилади з електродвигунами

Це найбільш уразлива група, особливо до низької напруги.

Приклади:

• Холодильники
• Вентилятори
• Насоси
• Компресори

Робочий діапазон: 200–260 В

Що відбувається при заниженій напрузі:

• Двигун не може стартанути
• З’являється характерне низькочастотне гудіння
• Пусковий струм зростає до 7–8× номіналу
• Відбувається швидкий перегрів обмоток

Якщо почули гудіння — негайно вимикайте прилад з розетки.
Це прямий шлях до спаленого двигуна.

При завищеній напрузі:

• Зростає ризик пробою ізоляції
• Прискорене старіння двигуна
• В двигуна сильно підвищується крутний момент. При розгоні може зламати елементи конструкції

Електроінструмент (дрилі, болгарки, перфоратори)

Електроінструмент зазвичай працює на колекторних (універсальних) двигунах, які більш терпимі до заниженої напруги, ніж асинхронні двигуни, але все одно не безсмертні. При зниженій напрузі інструмент втрачає оберти й крутний момент, користувач інстинктивно сильніше тисне на інструмент, через що струм різко зростає, щітки і колектор починають грітись, з’являється іскріння. У такому режимі інструмент може працювати, але знос щіток і перегрів обмоток прискорюється в рази. Довго так мучити його — прямий шлях до смерті двигуна.

При завищеній напрузі електроінструмент розкручується вище розрахункових обертів, що призводить до перевантаження підшипників, сильнішого іскріння на колекторі, перегріву обмоток та ризику заклинювання редуктора. Особливо чутливі сучасні інструменти з електронним регулюванням обертів та м’яким пуском — при напрузі вище ~250–260 В часто першою здається плата керування, а не сам двигун.

При завищеній напрузі також збільшується ризик травматизму. Особливу небезпеку становить болгарка, на завищеній напрузі розгін стає дуже агресивним, тому інструмент може вирватись з рук. Також диск може розірвати через перевищення номінальної швидкості!

Висновок простий: електроінструмент краще ганяти в діапазоні 200–240 В, а при сильних просадках або завищеннях — дати йому відпочити, а не геройствувати.

Окрема категорія: пральні та посудомийні машини

Формально — це прилади з двигунами, але:

• мають чутливу електроніку
• купу датчиків
• плату керування без нормального запасу по напрузі

Реальний діапазон роботи: 205–250 В

При низькій напрузі — просто не запускаються

При завищеній — згорає плата керування, іноді миттєво

Імпульсні прилади (з блоками живлення)

Це найбільш адаптивні прилади до напруги.

Типовий діапазон: 90–250 В
(точне значення завжди вказане на корпусі або в паспорті)

Приклади:

• Зарядні пристрої
• Блоки живлення LED-стрічок
• Світлодіодні лампи
• Комп’ютери та монітори
• Смарт-пристрої від розетки

Чому вони такі живучі:

• Проєктуються одразу під 120 В і 230 В
• Напруга спочатку випрямляється, а вже потім стабілізується

Якщо блок живлення не дешевий ноунейм, то:

• заниженої напруги він не боїться
• 270 В для нормального БЖ — зазвичай не проблема

Дешеві китайські БЖ — окрема лотерея: там може згоріти все від одного «плюса» зверху.

Реле напруги

Останнім часом реле напруги фактично стає обов’язковим приладом у квартирах і приватних будинках. Його завдання просте — постійно стежити за напругою в електромережі. Якщо напруга стає занадто високою або, навпаки, падає нижче безпечного рівня, реле автоматично вимикає живлення, захищаючи побутову техніку.

Після того як напруга в мережі нормалізується, реле не вмикається одразу. Воно витримує паузу — так званий час затримки — і лише після цього знову подає живлення. Це зроблено для того, щоб техніка не отримувала часті й різкі перепади живлення.

Більшість сучасних модульних реле напруги мають дисплей, на якому в реальному часі показується напруга в мережі. Також у більшості моделей можна самостійно задати допустимі межі напруги та час затримки вмикання.

Для побутового використання зазвичай рекомендують такі налаштування: мінімальна напруга — 198 В, максимальна — 250 В, час затримки — близько 1 хвилини. Ставити затримку менше ніж 30 секунд не бажано, оскільки більшість сучасних побутових приладів оснащені імпульсними блоками живлення. Вони не люблять частих і швидких увімкнень — внутрішнім конденсаторам потрібен час, щоб повністю розрядитися.

Якщо ви використовуєте зарядну станцію, обов'язково використовуйте реле напруги. Зарядні станції особливо чутливі до завищеної або заниженої напруги. При напрузі нижчій за 195В зарядні станції, ДБЖ зазвичай перестають заряджатись. При напрузі вищій за 255В зарядні станції зазвичай згорають.

Реле напруги бувають у двох основних виконаннях: модульні та розеткові.

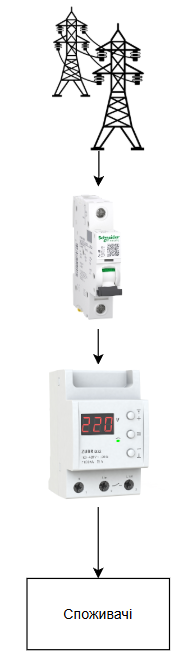

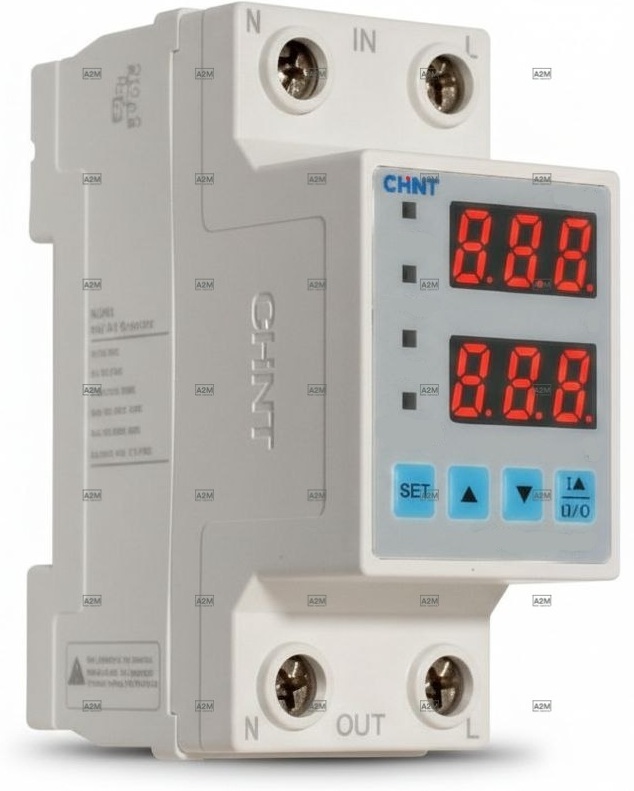

Модульне реле встановлюється безпосередньо в електрощиток. Це найбільш надійний і безпечний варіант, оскільки воно може відключати живлення одразу всієї квартири або будинку. У такому випадку захищеною стає вся побутова техніка. Мінус лише один — для встановлення потрібно вносити зміни в електрощиток. Рекомендуємо обрати модель Chint NJVA1-63 1P+N.

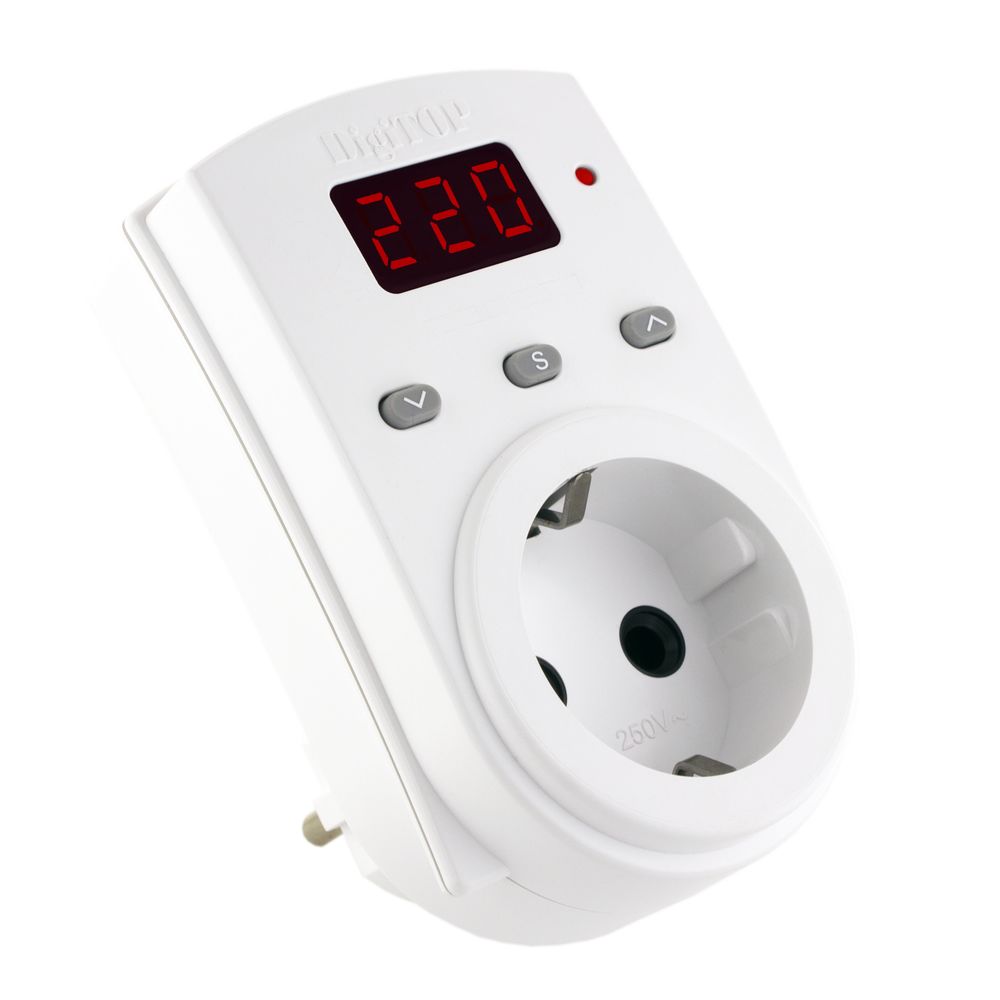

Розеткове реле напруги вставляється прямо в розетку, а вже до нього підключається конкретний прилад. Такий варіант підходить у ситуаціях, коли немає можливості або дозволу щось міняти в щитку, наприклад, у орендованому житлі. Це просте рішення, але воно захищає лише ту техніку, яка підключена саме через це реле.

Важливий момент: навіть якщо у вас встановлений стабілізатор напруги, реле напруги все одно потрібне. Стабілізатор сам по собі теж не любить різких і сильних стрибків напруги та може вийти з ладу. У такій схемі реле напруги встановлюється перед стабілізатором і відсікає аварійні значення напруги ще до того, як вони потраплять на нього.

При цьому допустимий діапазон напруги для реле можна зробити ширшим — зазвичай у межах 170–260 В, залежно від конкретної моделі стабілізатора. Це дозволяє стабілізатору нормально працювати, але водночас захищає його від реально небезпечних ситуацій.

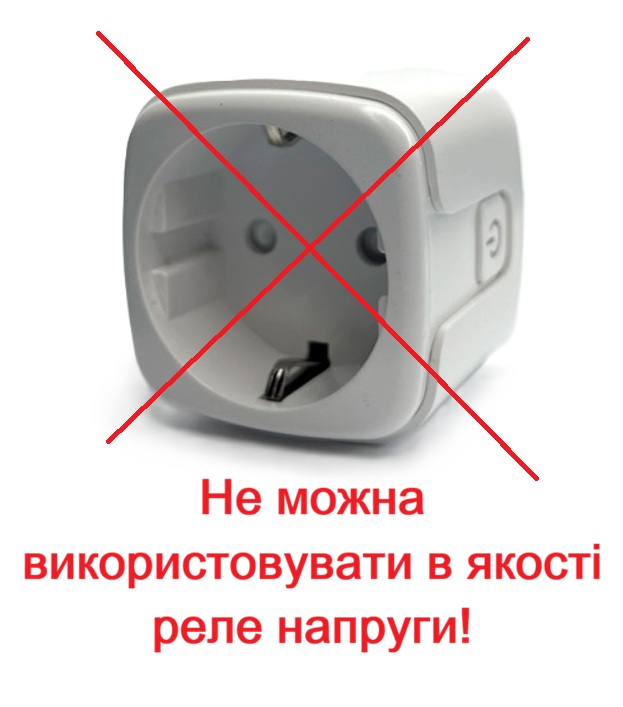

Також існують смарт-розетки, які вміють вимірювати напругу в мережі та виконувати різні сценарії залежно від її значення. Наприклад, вони можуть вимикати живлення при перевищенні певного порогу або надсилати сповіщення на телефон. Попри це, використовувати смарт-розетки як повноцінну заміну реле напруги не рекомендується. Такі пристрої зазвичай залежать від підключення до інтернету, роботи хмарних сервісів і домашньої мережі. У момент аварії або сильного стрибка напруги все це може просто не спрацювати.

Крім того, швидкість реакції смарт-розеток значно нижча, ніж у спеціалізованих реле напруги. Для захисту побутової техніки це критично — інколи рахунок іде на долі секунди.

Тому смарт-розетки доцільно використовувати лише як інструмент моніторингу: щоб бачити, яка напруга в мережі, вести статистику або отримувати сповіщення. А от реальний захист краще покладати на окреме реле напруги.

Захист від грози

Ще з давніх часів у людей є проста звичка — під час грози вимикати з розеток важливі прилади. І це, насправді, правильна звичка. Під час удару блискавки в електромережі можуть виникати короткочасні стрибки напруги понад 1000 В. Для побутової техніки цього достатньо, щоб згоріти практично миттєво.

У таких ситуаціях реле напруги не рятує. Проблема в тому, що імпульс від блискавки дуже короткий, але надзвичайно потужний. Реле просто не встигає на нього зреагувати, а в деяких випадках може вийти з ладу саме реле.

Щоб захиститися від таких сценаріїв, в електрощиток встановлюють спеціальний пристрій захисту від імпульсних перенапруг. Принцип його роботи досить простий: під час сильного стрибка напруги цей пристрій миттєво спрацьовує і фактично «гасить» імпульс, знижуючи його силу до безпечнішого рівня.

У результаті імпульс уже не такий руйнівний, і реле напруги має час нормально відреагувати та відключити живлення споживачів. Таким чином ці два пристрої працюють у зв’язці й доповнюють один одного.

Пристрої захисту від імпульсних перенапруг належать до більш професійних рішень і встановлюються не так часто, як реле напруги. Але саме вони забезпечують реальний захист техніки від наслідків грози та різких імпульсних перенапруг, які інакше можуть призвести до миттєвого згорання обладнання.

Висновок

Нестабільна напруга в електромережі — це не рідкісний виняток, а реальність, з якою сьогодні стикаються багато квартир і будинків, особливо під час віялових відключень. Занижена напруга, перенапруга, обрив нуля або імпульсні стрибки можуть за лічені секунди вивести з ладу дорогу побутову техніку.

Найефективніший підхід до захисту — це комплексне рішення. Реле напруги забезпечує базовий захист від небезпечних відхилень у мережі, стабілізатор допомагає вирівнювати напругу під час тривалих просідань, а пристрій захисту від імпульсних перенапруг оберігає техніку від наслідків грози та коротких, але потужних стрибків напруги. Смарт-розетки ж доцільно використовувати лише для моніторингу, а не як основний засіб захисту. Правильно підібраний і встановлений захист коштує значно дешевше, ніж ремонт або заміна побутової техніки. Тому інвестиція в електробезпеку — це не розкіш, а практична необхідність.

І наостанок — важливе правило, яке часто ігнорують. Після подачі живлення не варто одразу й одночасно вмикати потужні електроприлади.

Якщо вдома є бойлер, зарядна станція, холодильник, кондиціонер або електроплита — не запускайте все відразу. Особливо не ставте бойлер чи зарядну станцію на зарядку в перші хвилини після появи світла. Приблизно перші 20–30 хвилин напруга в мережі може бути нестабільною, а масове одночасне навантаження ще більше перевантажує трансформатор у вашому районі. Крім цього, одночасне ввімкнення кількох потужних приладів створює великий пусковий струм. У старих будинках це може призвести до перегріву проводки, спрацювання автоматів або, у найгіршому випадку, до пожежі.

Краще дати мережі «прийти до тями»: спочатку нехай попрацюють базові споживачі, а вже через деякий час по черзі вмикайте потужні прилади. Така проста звичка реально зменшує ризики й допомагає зберегти техніку та безпеку в домі.
