В попередній статті ми розглянули способи підключення генератора до будинку. Зарядні станції, такі як Bluetti, EcoFlow, Fosibot та інші мають подібний принцип підключення, але основна різниця полягає в тому, що зарядна станція вимагає також живлення для зарядки. В даній статті не буде розказано як підключити гібридні інвертори.

«Кабель-вбивця» (Suicide cord): чому вилка-вилка — це зло...

У середовищі електриків та рятувальників провід типу «вилка-вилка» має неофіційну, але дуже влучну назву: «кабель-вбивця» (suicide cord).

Давайте детально розберемо, чому цей метод підключення є настільки небезпечним, які саме фізичні процеси призводять до пожеж та чому це стосується, як сучасних зарядних станцій так і генераторів або люих інших джерел живлення.

Чому «вилка-вилка» — це найгірша ідея?
Використання кабелю з двома вилками для подачі струму від станції в розетку будинку — це спроба «обдурити систему». Людина намагається заживити всю внутрішньобудинкову мережу через одну точку входу, яка для цього не призначена.

Ось основні сценарії катастрофи при такому підключенні:

1. Зустрічний струм при відновленні електропостачання

Це найпоширеніша причина серйозних аварій.

Сценарій: Світло зникло. Ви підключили станцію через «вилку-вилку» в розетку і завели його. У будинку з'явилося світло. Ви забули вимкнути вхідний автомат на лічильнику (або хтось випадково його увімкнув).

Що відбувається: Коли в міській мережі з'являється електрика, вона зустрічається з електрикою, яку виробляє ваша станція.

Фізика процесу: Зарядні станції мають Off-Grid інвертор, який самостійно генерує модульовану синусоїду. Вона не зможе синхронізуватись з мережею. Відбувається колосальне коротке замикання через невідповідність фаз.

Наслідки:

Миттєвий вибух/пожежа: У місці найслабшого контакту (зазвичай це та сама розетка, куди встромлена «вилка-вилка», або розподільча коробка) виникає електрична дуга, яка миттєво підпалює все навколо. Проводка плавиться в стінах.

Знищення станції: Силові транзистори, драйвери в інверторі станції моментально згорають. В найгірших випадках 220В може пробити на акумулятор, це може спричинити вибух літієвих акумуляторів.

2. Зворотна напруга в мережу (Смертельна небезпека для електриків)

Сценарій: Ви підключили станцію через «вилку-вилку» і не вимкнули вхідний автомат.

Що відбувається: Ваша станція починає віддавати електроенергію не тільки у ваш будинок, але й назовні — у міську трансформаторну підстанцію.

Наслідки: Електрик, який працює на лінії, усуваючи аварію, впевнений, що лінія знеструмлена. Але через вашу станцію на неї приходить смертельні 220В. Це пряма загроза ненавмисного вбивства працівника комунальних служб. Також можливе пошкодження інвертора станції, так як зарядна станція не має змоги заживити всю лінію, для неї це рівноцінно коротому замиканню.

3. Відкриті струмопровідні частини («Оголена вилка»)

Сценарій: Ви вставили одну вилку в станцію, а іншу ще несете до розетки в будинку.

Наслідки: На штирях вилки, яку ви тримаєте в руках, знаходиться небезпечна для життя напруга 220В. Будь-який випадковий дотик, особливо якщо під ногами мокро, призведе до важкого удару струмом або смерті. Це особливо небезпечно для дітей та домашніх тварин.

4. Перевантаження проводки (Невидима пожежа)

Сценарій: Звичайна побутова розетка та провід до неї розраховані максимум на 16 Ампер (приблизно 3.5 кВт). Інветори в зарядних станціях часто потужніші. Якщо ви через цю розетку намагаєтеся заживити весь будинок (включаючи бойлер, обігрівачі, фен), струм може перевищити допустимі норми.

Наслідки: Провід у стіні починає перегріватися. Ізоляція плавиться, що призводить до короткого замикання і пожежі всередині стіни, яку важко помітити вчасно.

Існує хибна думка, що сучасні зарядні станції «розумні» і мають захист від таких дурнів. Це не так.

Як робити правильно?
Безпека коштує грошей, але вона дешевша за новий будинок чи життя. Отож нижче ми розглянено найпростіші правильні реалізації даної задачі.

Схема №1. Автономне живлення споживачів від станції

Це найпростіший варіант використання зарядної станції. Спочатку зарядні станції проектувалися саме для такого режиму роботи. Тут усе максимально просто: споживачі підключаються до вбудованих розеток станції.

Переваги:

• Максимальна простота у використанні;

• Не потрібно змінювати електричну проводку або щиток.

Недоліки:

• Необхідно вручну перемикати вилки приладів між розетками станції та звичайними розетками.

Схема №2. Станція як ДБЖ

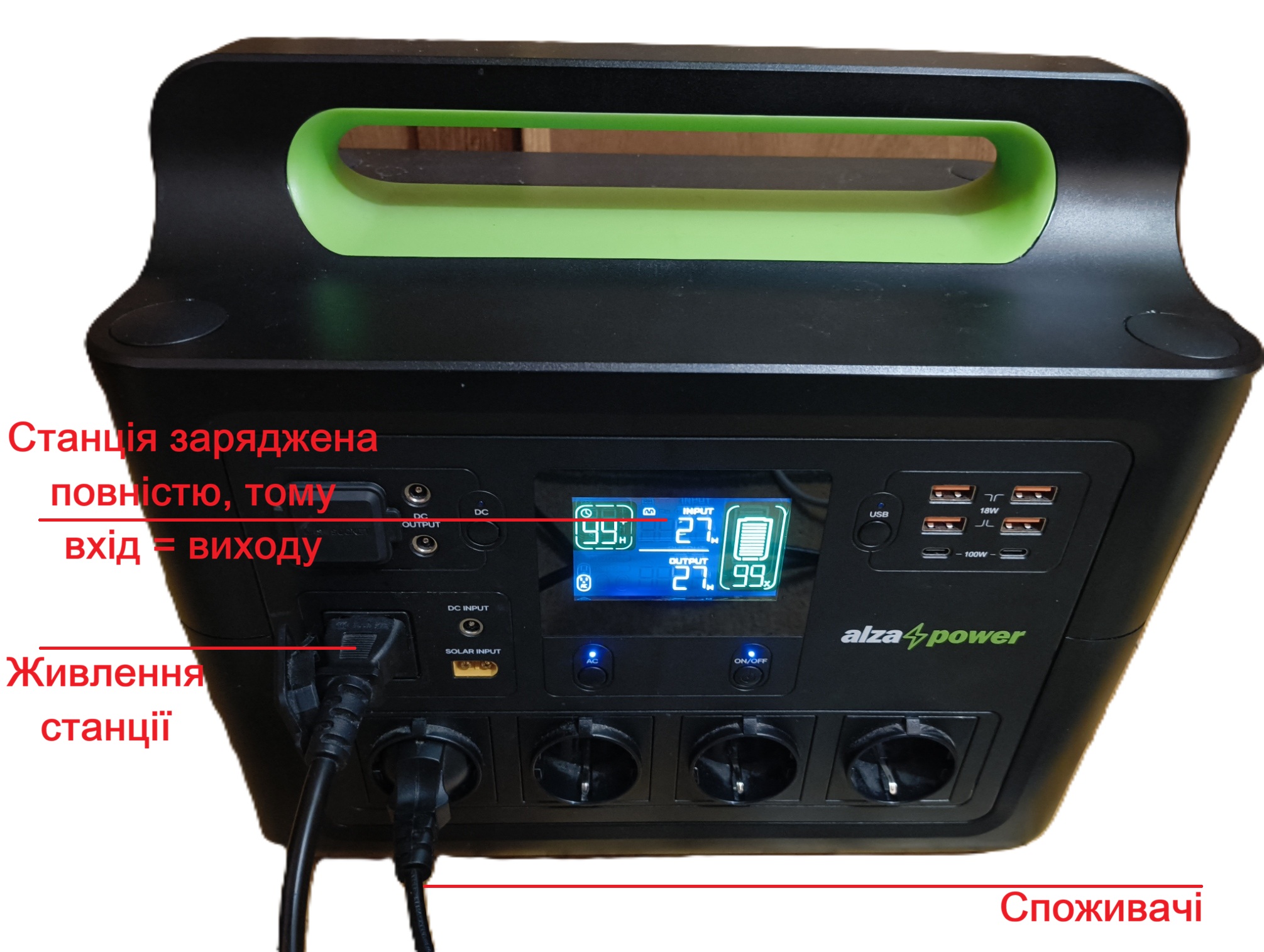

Ця схема використовується, коли споживачів неможливо вимикати навіть на секунду — наприклад, для живлення комп’ютера. У цьому режимі споживач постійно підключений до розеток зарядної станції, а сам вхід станції постійно підключений до мережі.

Варто зазначити, що не всі моделі зарядних станцій підтримують цей режим. Чому не можна живити всю квартиру таким способом? Тому що станція працює у так званому bypass-режимі: струм проходить через станцію, але оминає інвертор.

На перший погляд може здатися, що поки станція має зовнішнє живлення, можна підключати потужні прилади, проте це не так. Більшість станцій дозволяють потужність bypass навіть меншу за номінальну потужність вбудованого інвертора.

Причина цього в тому, що під час bypass-режиму станція не лише передає енергію “крізь себе”, а й одночасно заряджає батарею. Це накладає додаткові обмеження на потужність. Типово, для станції з інвертором на 1 кВт максимальна потужність bypass становить 600–800 Вт.

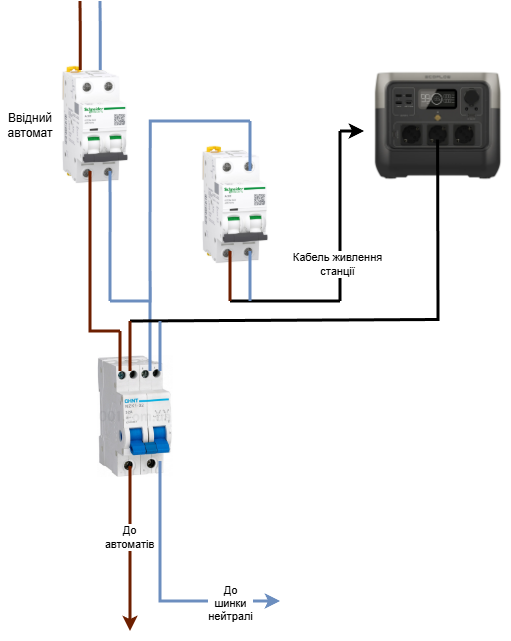

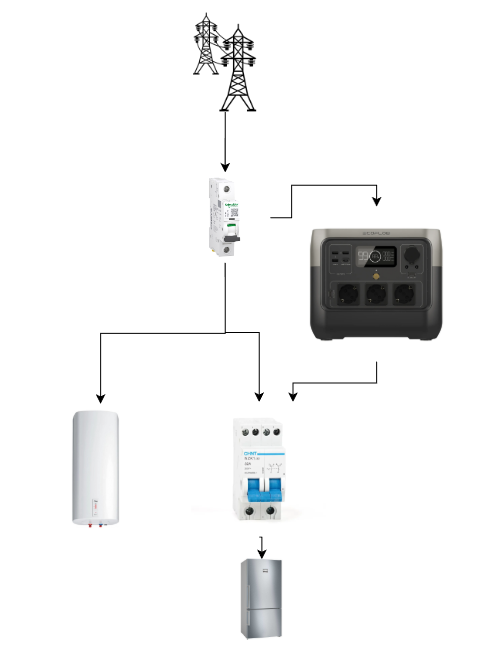

Схема №3. Модульний перемикач

Дана схема подібна до схеми підключення генератора через модульний перемикач. Про підключення генератора з використанням модульного перемикача я розповідав в іншій статті.

У цьому варіанті в квартирний електрощиток встановлюється модульний перемикач, який дозволяє перемикати споживачів між різними джерелами живлення. При цьому обов’язково необхідно розділити споживачів за потужністю.

Потужні споживачі відокремлюються від малопотужних. Таким чином від зарядної станції живляться лише необхідні малопотужні навантаження, наприклад: освітлення, Wi-Fi роутер, окрема розетка холодильника тощо.

Потужні споживачі, такі як індукційна плита, бойлер або пральна машина, від станції не живляться.

Як це працює

• Зарядна станція постійно підключена до мережі та перебуває на зарядці.

• Вихід станції підключений до одного з входів модульного перемикача.

• При зникненні електроенергії користувач вмикає зарядну станцію та переводить модульний перемикач у відповідне положення.

• Після відновлення електропостачання користувач перемикає модульний перемикач назад.

Переваги

• Можливість заживити розетки в кімнатах;

• Можливість заживити освітлення в квартирі;

• Значно безпечніше, ніж використання схеми «вилка-вилка».

Недоліки

• Перемикання виконується вручну;

• При відновленні електропостачання користувач може забути перемкнути живлення назад. У такому випадку станція залишатиметься в bypass-режимі (це не критично, але при підключенні потужних споживачів станція може перейти в захист).

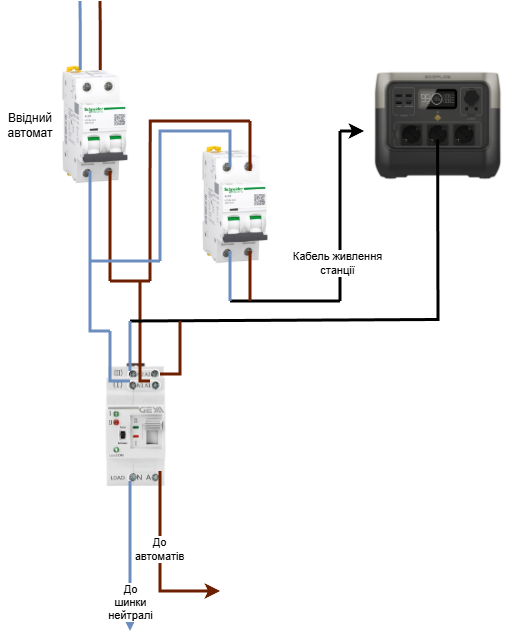

Схема №4. Пристрій АВР

Дана схема подібна схемі з модульним перемикачем, лише за тою відмінністю, що перемикання відбуватиметься автоматично.

Переваги:

• Повністю автоматичне перемикання, втручання користувача не потрібно
• Безпека: не потрібно відкривати щиток

Недоліки:

• Вища вартість
• Пристрій АВР займає більше місця в щитку



Висновок

Зарядні станції можуть використовуватись у різних схемах підключення — від найпростішого живлення окремих приладів до інтеграції в електросистему квартири. Кожна схема має свої плюси, мінуси та обмеження, і універсального рішення «для всіх» не існує.

Схема з використанням станції як ДБЖ підходить для критичних споживачів, які не можна знеструмлювати навіть на короткий час, але вона має суттєві обмеження по потужності. Схема з АВР забезпечує максимальний комфорт і автоматизацію, однак є складнішою та дорожчою в реалізації.

Схема з модульним перемикачем є компромісним, але дуже практичним варіантом: вона дозволяє безпечно заживити необхідні групи споживачів, не втручаючись радикально в електропроводку та зберігаючи контроль над навантаженням.

Окремо варто наголосити на небезпеці схеми «вилка-вилка». Незважаючи на її уявну простоту, вона є потенційно небезпечною, може призвести до ураження електричним струмом, пошкодження обладнання та створює реальну загрозу для людей, які працюють з електромережею. Використовувати таке рішення категорично не рекомендується.
