SINAMICS V20 — це популярна серія перетворювачів Siemens, яка вирізняється універсальністю, компактністю, простотою установки, легкістю у використанні та економічністю. Вона здатна гнучко адаптуватися до різних застосувань, що робить її придатною для використання у багатьох галузях.

Хоча Sinamics V20 має доступну ціну і допомагає зекономити на інвестиціях, він все одно оснащений багатьма фішками, які притаманні більш дорогим моделям. V20 ідеально підходить для простих задач, таких як робота з насосами, вентиляторами, конвеєрами, компресорами та в різних виробничих процесах.

В цій статті розглянемо як швидко підключити та налаштувати даний перетворювач.

Siemens Sinamics V20. Схема підключення

Нижче схема підключення за допомогою якої можна керувати перетворювачем з використанням кнопок СТАРТ, СТОП та зовнішнього резистора для завдання швидкості.

Siemens Sinamics V20 скидання на заводські налаштування(Factory Reset)

Для скидання ПЧ на заводські налаштування необхідно виставити параметри в наступній послідовності
Set P03 = “1” >>> Set P10 = “30” >>> Set P970 = “21” > 50? (50Hz or 60 Hz) > OK

Налаштування параметрів

Нижче наведена таблиця базових параметрів перетворювача частоти, залежно від типу двигуна та застосування.

Sinamics V20 VFD внутрішнє та зовнішнє керування

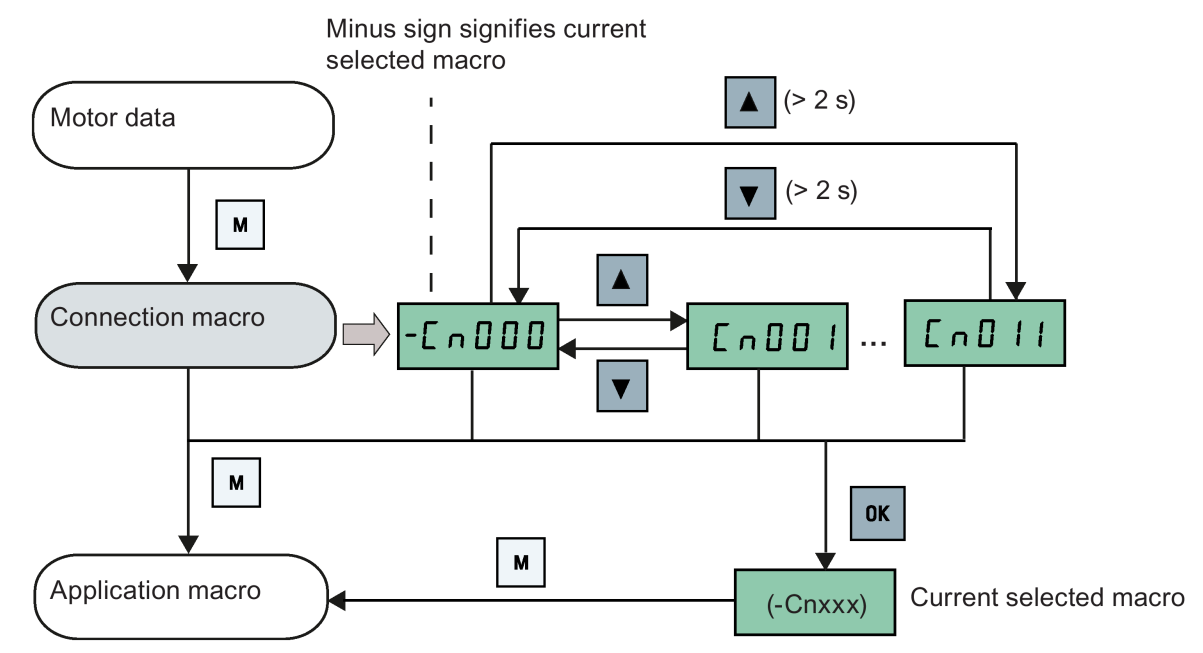

Перетворювач частоти Siemens Sinamics V20 має вбудовані макроси для швидкого налаштування різних типів керування.

Ось 2 основні типи керування:

• Cn001: Керування перетворювачем частоти через клавіатуру VFD
• Cn007: Керування перетворювачем частоти через зовнішні сигнали

Для детальнішої інформації ви можете переглянути відео нижче.

Sinamics V20 відео інструкція

За посиланням нижче інструкція користувача Sinamics V20

V20_op_instr_0823_en-US.pdf

Якщо вам потрібна допомога з налаштуванням частотного перетворювача Siemens Sinamics V20, будь ласка, залиште коментар під статтею, я відповім вам, як тільки прочитаю коментарі.
