У більшості промислових верстатів — шліфувальних, фрезерних, токарних — встановлені трифазні асинхронні електродвигуни. Причина проста: вони надійні, мають кращий крутний момент, менші пускові струми (у відсотках до потужності) та довговічніші за однофазні аналоги.

Але часто виникає ситуація, коли верстат потрібно встановити в гаражі, невеликій майстерні або приватному будинку, де доступна лише однофазна мережа 220 В.

У цій статті розглянемо два основних способи безпечного запуску трифазного асинхронного двигуна від однофазної мережі

Конденсаторний пуск

Це найпростіший і найдешевший спосіб.

Оскільки трифазному двигуну потрібні три зсунуті по фазі напруги, у випадку однофазної мережі третю «штучну» фазу створюють за допомогою фазозсувного конденсатора.

Перед підключенням двигун необхідно перемкнути з’єднання обмоток у "трикутник".

Зліва — схема "трикутник", справа — "зірка".

Схема підключення

• До клеми U підключається фаза

• До V — нейтраль

• Між U та W підключається фазозсувний конденсатор

Якщо напрямок обертання неправильний — потрібно переставити фазу з U на W.

Приблизна формула для робочого конденсатора: C ≈ 70–100 мкФ на 1 кВт потужності двигуна, напруга 400-450В.

Для важкого пуску іноді додають пусковий конденсатор, який відключається після розгону.

Переваги

• Низька вартість

• Простота реалізації

• Не потребує складної автоматики

Недоліки

• Втрата потужності до 30–40%

• Низький пусковий момент

• Нерівномірне навантаження обмоток

• Перегрів при тривалій роботі під навантаженням

Цей варіант підходить для легких механізмів — наприклад, невеликого точила або вентилятора. Для серйозного фрезера або токарного — це компроміс.

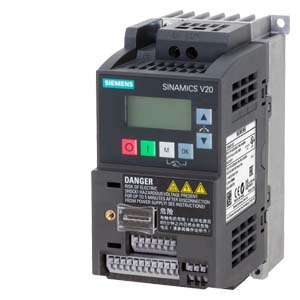

Частотний перетворювач

Коли ми говоримо про запуск трифазного асинхронного двигуна від 220 В, частотний перетворювач — це не «лайфхак», а фактично правильний інженерний підхід. На відміну від конденсаторного пуску, де третя фаза лише імітується, тут двигун отримує повноцінну симетричну трифазну систему напруг.

Всередині частотника відбувається доволі проста, але елегантна силова магія. Спочатку однофазна напруга 220 В випрямляється діодним мостом. Далі вона згладжується конденсаторами і формується DC-шина постійного струму. А вже з цієї DC-шини силовий інвертор на IGBT або MOSFET транзисторах синтезує три фази з потрібною частотою та амплітудою. Тобто частотник буквально створює нову електромережу спеціально для двигуна.

Якщо на шильдику двигуна вказано 230/400 В із позначенням Δ/Y, це означає, що для роботи від 220–230 В обмотки необхідно перемкнути у трикутник. Якщо залишити зірку, двигун запуститься без навантаження, але реальний крутний момент буде суттєво нижчим, і під робочим навантаженням він почне «задихатись». Це одна з типових помилок, через яку люди потім звинувачують частотник у слабкій тязі.

Окремий важливий момент — підбір самого частотника. Коли вхід однофазний, а вихід трифазний, внутрішній випрямляч працює з більшим струмовим навантаженням, ніж у трифазній мережі. Тому правильна практика — брати частотник із запасом по потужності приблизно 20–30%. Наприклад, якщо двигун має потужність 1.5 кВт, краще встановити перетворювач на 2.2 кВт. Це зменшить ризик аварійних відключень по струму та перегріву DC-шини.

Одна з головних переваг частотника — це керування розгоном і гальмуванням. На відміну від прямого пуску, де двигун миттєво отримує 50 Гц і великий пусковий струм, тут можна задати плавний розгін. Частота піднімається поступово, наприклад протягом 5–10 секунд. У результаті пускові струми можуть бути навіть нижчими за номінальні, що критично важливо для слабких гаражних ліній. Мережа не просідає, автомат не вибиває, ремені та муфти не отримують ударного навантаження. Також частотний перетворювач можна використовувати з генератором. Детальніше стосовно запуску електричних двигунів від генератора я розповідав в іншій статті.

Регулювання частоти відкриває ще одну можливість — керування обертами. Оскільки швидкість асинхронного двигуна прямо пропорційна частоті живлення, змінюючи її з 50 Гц до, скажімо, 35 або 60 Гц, можна відповідно зменшувати або збільшувати швидкість обертання шпинделя. Це особливо цінно для токарних та фрезерних верстатів, де потрібно адаптувати режим різання під матеріал.

Щодо режимів керування, бюджетні моделі зазвичай працюють за принципом V/f — напруга пропорційна частоті. Це простий і надійний алгоритм, який добре підходить для більшості застосувань. Дорожчі моделі підтримують векторне керування, яке точніше контролює магнітний потік і забезпечує кращий крутний момент на низьких обертах. Для верстатів це дає стабільнішу роботу під навантаженням, особливо при малих швидкостях.

Сучасні частотники також беруть на себе функцію захисту двигуна. Вони контролюють перевантаження, перегрів, перенапругу, коротке замикання та навіть втрату фази. Фактично це вже не просто «пусковий пристрій», а комплексний модуль керування приводом.

Ще один практичний аспект — охолодження. Частотник чутливий до пилу, особливо металевої стружки. Встановлювати його прямо над верстатом — погана ідея. Краще розмістити у закритій шафі з вентиляцією або хоча б подалі від зони різання.

Частотні перетворювачі з однофазним входом та виходом 3×380 В: технічні обмеження та ризики

Окремої уваги заслуговують частотні перетворювачі, які позиціонуються як рішення з однофазним входом 220–230 В та трифазним виходом 3×380 В. На ринку можна знайти значну кількість таких пристроїв, однак до них слід ставитися обережно.

З технічної точки зору, звичайний частотний перетворювач складається з випрямляча, DC-шини та інвертора. Якщо на вхід подається 230 В змінної напруги, після випрямлення формується постійна напруга приблизно 310–325 В DC. Саме з цієї DC-шини інвертор формує трифазну напругу.

Щоб отримати повноцінні 3×380–400 В міжфазної напруги, необхідна DC-шина близько 540–560 В. Отже, при однофазному вході 230 В стандартний випрямляч фізично не здатен забезпечити необхідний рівень напруги для формування 380 В на виході без додаткового підвищувального каскаду.

Таким чином, реальне формування 3×380 В від однофазного входу можливе лише у випадку:

• використання підвищувального трансформатора перед інвертором,

• застосування активного підвищувального (boost) перетворювача,

• використання спеціалізованих схем із підвищеною DC-шиною.

Такі рішення є складнішими, дорожчими та характерні для спеціалізованого обладнання.

Більшість пристроїв, які пропонуються як «1 фаза → 3×380 В» не містять повноцінного підвищувального каскаду. Фактично вони працюють на межі можливостей елементної бази або формують знижену напругу, що не відповідає повноцінним 380 В під навантаженням.

Використання подібних пристроїв створює низку потенційних проблем.

По-перше, значне зростання вхідного струму. Для формування трифазної потужності з однофазного джерела необхідний підвищений струм по входу. У побутовій або гаражній мережі це може призвести до:

• перегріву проводки,

• частого спрацювання автоматичних вимикачів,

• просадки напруги,

• перегріву клем та з'єднань.

По-друге, якість елементної бази у ноунейм-пристроях часто викликає питання. Недостатній запас по струму силових транзисторів, слабка фільтрація DC-шини та відсутність повноцінного EMC-фільтра можуть призвести до:

• передчасного виходу з ладу інвертора,

• підвищених електромагнітних перешкод,

• нестабільної роботи суміжного обладнання.

По-третє, відсутність прозорої технічної документації ускладнює перевірку реальних характеристик пристрою. Більшість відомих світових виробників не позиціонують серійні бюджетні перетворювачі як універсальні «1 фаза → 3×380 В» без чітко вказаних обмежень.

Висновок

Запуск трифазного асинхронного двигуна від однофазної мережі можливий, але вибір способу має базуватись не на зручності чи рекламі, а на технічній доцільності.

Конденсаторний пуск залишається найдешевшим варіантом і може бути прийнятним для легких навантажень. Проте він неминуче супроводжується втратою потужності, зниженим крутним моментом і нерівномірним навантаженням обмоток. Для повноцінної роботи верстатів цей спосіб є компромісом.

Частотний перетворювач — це інженерно правильне рішення. Він забезпечує симетричне трифазне живлення, зберігає номінальну потужність двигуна, дозволяє реалізувати плавний пуск, регулювання обертів і захист від перевантажень. Однак при виборі обладнання необхідно враховувати реальні технічні обмеження, особливо у випадках, коли заявляється формування 3×380 В від однофазного входу 230 В. Без підвищувального каскаду такі характеристики фізично недосяжні.

Використання ноунейм-рішень із сумнівними параметрами може призвести до перевантаження мережі, перегріву проводки та передчасного виходу обладнання з ладу. Натомість продукція відомих виробників, таких як Siemens або Schneider Electric, має чітко задокументовані характеристики та передбачувану поведінку.

Правильний підхід полягає у розумінні фізики процесу, коректному підборі обладнання з урахуванням струмів та напруг і забезпеченні належного монтажу. Лише в такому випадку можна отримати надійний та безпечний привід без ризику для електромережі та самого двигуна.
