Когенераційні установки дедалі активніше впроваджуються на підприємствах України. У цій статті ми розглянемо особливості їх введення в експлуатацію, розберемо ключові нюанси роботи та проаналізуємо найпоширеніші сценарії застосування.

Введення в експлуатацію

Місце встановлення

Когенераційні установки бувають двох основних конструктивних типів: контейнерного та безкорпусного.

Контейнерні когенераційні установки виконуються у вигляді модулів на базі морського контейнера. У таких рішеннях усе основне та допоміжне обладнання інтегроване в єдиний корпус. Для їх встановлення необхідно підготувати майданчик поблизу підстанції або точки приєднання, облаштувати фундамент і забезпечити достатній простір для прокладання інженерних комунікацій. Також рекомендується організувати огородження зони розміщення для обмеження доступу транспорту та пішоходів.

Безкорпусні когенераційні установки не мають власного захисного корпусу, тому потребують будівництва окремого приміщення. У цьому випадку монтаж і підключення допоміжного обладнання займають більше часу порівняно з контейнерними рішеннями, проте такі установки забезпечують більшу гнучкість у компонуванні та масштабуванні системи.

Приєднання до мережі

Приєднання когенераційної установки до мережі необхідно планувати заздалегідь. На багатьох підприємствах підстанції мають два трансформатори, відповідно — дві секції шин. Розглянемо типовий випадок такої конфігурації.

Часто когенераційну установку підключають лише до однієї секції, а іншу секцію живлять через секційний вимикач або залишають підключеною виключно до зовнішньої мережі. Такий підхід є найпростішим у реалізації, проте має суттєві недоліки. У разі аварійної зупинки КГУ можливе перевантаження трансформатора (якщо обидві секції об’єднані через секційний вимикач) або ж недостатній рівень генерації (якщо живиться лише одна секція).

Окремо варто зазначити, що не рекомендується організовувати перетоки між секціями через сторону високої напруги, оскільки це може призвести до неконтрольованих перетоків у зовнішню мережу та ускладнення режимів роботи системи.

Альтернативним рішенням є встановлення окремих розподільчих щитів із незалежними вимикачами для кожної секції. Така схема забезпечує більшу гнучкість у керуванні живленням секцій. Крім того, за умови можливості паралельної роботи трансформаторів, вона дозволяє реалізувати безперервне (безшовне) перемикання між джерелами живлення.

Експлуатація

Острівний режим

Експлуатація когенераційних установок в острівному режимі в більшості випадків є складною та вимогливою до режимів навантаження. Основна проблема полягає в обмеженій здатності КГУ компенсувати різкі зміни споживання: як правило, допустимі коливання навантаження становлять не більше ±10% від поточного рівня. У разі різкого збільшення або зменшення навантаження установка, як правило, переходить в аварійний режим із подальшою зупинкою.

Крім того, когенераційні установки потребують роботи з навантаженням не менше 50% від номінальної потужності. Робота на нижчих рівнях навантаження призводить до зниження ефективності та, як правило, завершується автоматичною зупинкою через певний час.

Окремим випадком є когенераційні установки, які конструктивно передбачають роботу лише в режимі «Паралельно з мережею». У такому випадку запуск КГУ без наявності зовнішньої або локально сформованої мережі неможливий, оскільки установка не може самостійно формувати напругу та частоту.

Одним із варіантів вирішення цієї проблеми є використання дизельного генератора як джерела формуючої мережі. Після запуску та навантаження дизельного генератора когенераційна установка синхронізується з ним і починає працювати паралельно. При цьому дизельний генератор повинен мати достатній запас потужності для компенсації можливих стрибків навантаження, а КГУ повинна працювати із заданим завданням потужності.

Наприклад, якщо підприємство споживає близько 500 кВт, а можливі короткочасні зміни навантаження становлять ±100 кВт, завданням когенераційної установки доцільно встановити на рівні близько 350 кВт. У такому режимі залишається достатній запас для компенсації як збільшення, так і зменшення споживання з боку дизельного генератора.

Важливо, що перед синхронізацією КГУ дизельний генератор необхідно попередньо навантажити. Після цього запускається когенераційна установка, виконується синхронізація, а частина навантаження поступово переводиться на КГУ.

Переваги такого рішення:

• менша чутливість системи до різких змін навантаження;
• можливість роботи КГУ, яка не підтримує автономний острівний режим;
• суттєво менша витрата дизельного палива порівняно з повністю дизельною генерацією.

Недоліки:

• одночасно витрачається моторесурс дизельного генератора та КГУ;
• собівартість виробленої електроенергії вища, ніж при роботі лише на когенераційній установці;
• дизельний генератор повинен постійно залишатися в роботі для підтримання сформованої мережі.

Другим варіантом є використання акумуляторної системи накопичення електроенергії BESS (Battery Energy Storage System), здатної працювати в режимі формування мережі (Grid Forming).

У такій конфігурації BESS формує локальну мережу, задаючи її напругу та частоту. Когенераційна установка синхронізується з цією мережею та працює паралельно з BESS. При різких змінах споживання саме акумуляторна система практично миттєво компенсує дисбаланс потужності: при дефіциті потужності BESS розряджається, а при її надлишку — заряджається.

Для повноцінної роботи такої системи необхідна модернізація системи керування КГУ. Замість роботи з постійним Setpoint установка повинна автоматично змінювати свою потужність залежно від поточного споживання підприємства. Це може бути реалізовано, наприклад, за допомогою ПІД-регулювання: BESS компенсує швидкі зміни навантаження, а система керування КГУ поступово змінює її потужність, наближаючи генерацію до фактичного споживання.

Таким чином, у сталому режимі потужність BESS повинна бути близькою до нуля: основне навантаження забезпечує когенераційна установка, а акумуляторна система виконує роль швидкодіючого буфера.

Потужність інверторів BESS при цьому повинна підбиратися з урахуванням максимально можливих режимів генерації та споживання системи. Зокрема, необхідно передбачити можливість прийняти надлишкову потужність КГУ у випадку різкого скидання навантаження, щоб уникнути перевантаження інверторів, перезаряду акумуляторів або аварійного відключення системи.

Переваги використання BESS:

• основна частина електроенергії генерується когенераційною установкою без постійної роботи дизельного генератора;
• висока стійкість системи до різких змін навантаження;
• можливість роботи КГУ, яка штатно підтримує лише режим «Паралельно з мережею»;
• BESS може тимчасово підхопити навантаження у випадку аварійної зупинки КГУ;
• висока гнучкість керування режимами генерації та споживання.

Недоліки:

• значні початкові капіталовкладення;
• необхідність модернізації системи керування КГУ;
• необхідність модернізації секцій підстанції підприємства;
• складніша система керування та захистів;
• BESS з режимом Grid-forming коштують дорожче

Окрему увагу необхідно приділити роботі сонячної електростанції (СЕС) у складі локальної мікромережі. Паралельна робота СЕС з когенераційною установкою як у конфігурації з дизельним генератором, так і з BESS є небажаною без спеціально розробленої системи керування. Генерація СЕС може досить швидко змінюватися через хмарність та інші погодні фактори, створюючи додаткові коливання балансу потужності. У результаті дизельний генератор або BESS повинні одночасно компенсувати як зміни споживання підприємства, так і зміни генерації СЕС. За несприятливих умов це може призвести до значних коливань потужності, виходу обладнання за допустимі режими та, в гіршому випадку, до аварійного відключення всієї мікромережі. Тому за відсутності спеціалізованої системи керування та обмеження потужності СЕС рекомендується або повністю відключати її під час роботи в острівному режимі, або обмежувати її потужність на рівні не більше 10–15% від потужності КГУ. Це дозволяє зменшити вплив нестабільної сонячної генерації на загальний баланс потужності та підвищити стійкість локальної енергосистеми.

Паралельно з мережею

Практично всі когенераційні установки проєктуються для паралельної роботи з електричною мережею, оскільки саме цей режим є найбільш стабільним і передбачуваним. У такій конфігурації КГУ працює з фіксованим або заданим рівнем потужності, забезпечуючи базову генерацію, тоді як коливання споживання компенсуються за рахунок перетоків із мережі або в мережу.

У більшості випадків оператор задає необхідний рівень потужності, і установка підтримує його в автоматичному режимі. Однак на практиці виникає низка факторів, які ускладнюють таку експлуатацію.

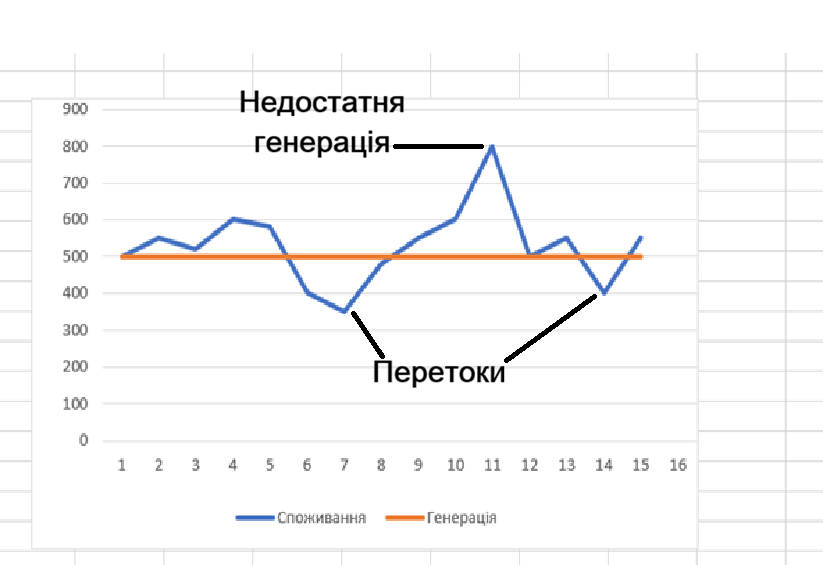

Зокрема, під час перезмінок або обідніх перерв споживання підприємства може різко знижуватися. У таких умовах виникають перетоки електроенергії в мережу, які можуть досягати значних величин. Аналогічно, при запуску або зупинці потужних електродвигунів навантаження може змінюватися стрибкоподібно, що також впливає на баланс потужності.

Додатковим фактором є наявність на підприємстві сонячної електростанції значної потужності. Генерація СЕС безпосередньо залежить від погодних умов і може досить швидко змінюватися, наприклад, при проходженні хмар. Для енергосистеми підприємства це фактично виглядає як різка зміна споживання: при збільшенні генерації СЕС навантаження, яке повинна покривати КГУ та зовнішня мережа, зменшується, а при різкому падінні сонячної генерації — відповідно збільшується. Якщо потужність СЕС є співставною з потужністю КГУ, такі зміни можуть створювати значні коливання перетоків із зовнішньою мережею та ускладнювати підтримання заданого режиму роботи КГУ.

Наприклад, при роботі КГУ потужністю 1 МВт та СЕС аналогічної потужності швидка зміна сонячної генерації на декілька сотень кіловат може практично миттєво змінити величину перетоку з мережею на ту саму величину. Когенераційна установка через обмежену швидкість зміни своєї потужності не здатна миттєво компенсувати такий небаланс.

Ручне регулювання потужності КГУ в таких умовах є неефективним і створює значний людський фактор, що може призвести до аварійних ситуацій або економічних втрат.

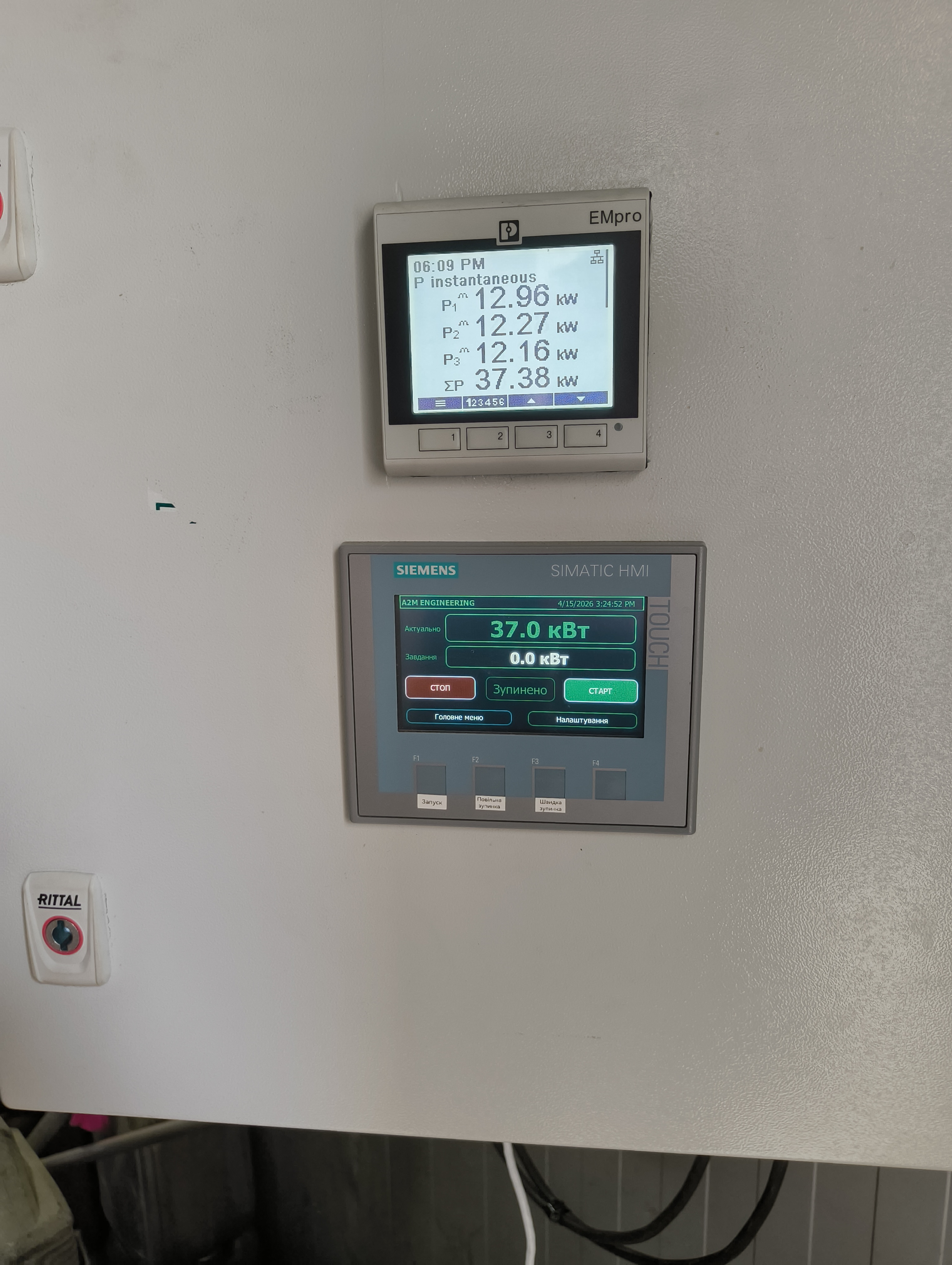

Оптимальним рішенням є впровадження автоматизованої системи балансування потужності КГУ. Така система в режимі реального часу відстежує споживання підприємства та регулює генерацію, мінімізуючи перетоки з мережею та забезпечуючи стабільну і безпечну роботу установки. При цьому система враховує не лише зміни споживання, а й роботу інших локальних джерел генерації, зокрема СЕС, мінімізуючи перетоки з мережею та забезпечуючи стабільну й безпечну роботу установки.

Водночас необхідно враховувати, що за наявності СЕС повністю усунути коливання потужності КГУ неможливо. Різкі зміни сонячної генерації, наприклад при проходженні хмар, у будь-якому випадку призводитимуть до зміни балансу потужності підприємства, на яку система керування реагуватиме відповідною зміною потужності КГУ. Тому при значній встановленій потужності СЕС когенераційна установка може працювати з постійними коливаннями навантаження, фактично «слідуючи» за змінами сонячної генерації. Система автоматичного балансування дозволяє контролювати цей процес та обмежувати перетоки з мережею, однак не усуває саму причину коливань. Це необхідно враховувати при налаштуванні швидкості регулювання та допустимого діапазону зміни потужності КГУ.

Реактивна потужність

Практично на всіх промислових підприємствах встановлені конденсаторні установки для компенсації реактивної потужності. У стандартному режимі роботи від мережі вони функціонують коректно, підтримуючи необхідний коефіцієнт потужності. Однак при роботі когенераційної установки виникає характерний нюанс.

У більшості випадків конденсаторні установки в автоматичному режимі некоректно реагують на зміну джерела живлення. Вони «не розуміють» появу локальної генерації та можуть відключати ступені компенсації або працювати нестабільно. У результаті виникає ситуація, коли активна потужність генерується КГУ, тоді як реактивна складова споживається з мережі. Це призводить до значного погіршення коефіцієнта потужності (cosφ може знижуватись до рівня 0,1–0,2).

Найпростішим рішенням є переведення конденсаторної установки в ручний режим або використання функції компенсації реактивної потужності безпосередньо в КГУ. Більшість сучасних когенераційних установок підтримують регулювання реактивної потужності або коефіцієнта потужності.

Водночас одночасне використання автоматичної конденсаторної установки та функції компенсації в КГУ без належної координації може призвести до конфлікту регулювання. У такому випадку виникає «боротьба» між джерелами компенсації, що здатна викликати перекомпенсацію, коливання напруги та нестабільність роботи системи.

Відбір тепла

Відбір теплової енергії є ключовою перевагою когенераційних установок і дозволяє суттєво знизити витрати на опалення. У разі відсутності споживання тепла надлишкова теплова енергія відводиться через градирню або чилер, фактично втрачаючись.

При проєктуванні системи необхідно коректно розрахувати обсяг відбору тепла. Недостатній відбір призводить до перегріву теплоносія та може спричинити обмеження потужності або аварійну зупинку когенераційної установки.

За умови правильної інтеграції теплового контуру в систему теплопостачання підприємства, у зимовий період можливо повністю покривати потреби в опаленні за рахунок КГУ без використання додаткових джерел тепла, таких як котельня.

Висновок

Когенераційні установки є ефективним інструментом підвищення енергоефективності підприємства, однак їх впровадження та експлуатація потребують комплексного підходу. Найбільш стабільним і економічно доцільним режимом роботи є паралельна робота з мережею, яка дозволяє компенсувати коливання навантаження та забезпечує надійність системи.

Водночас при впровадженні КГУ необхідно враховувати низку технічних аспектів: правильну схему приєднання до мережі, організацію балансування потужності, узгодження роботи з системами компенсації реактивної потужності, а також ефективне використання теплової енергії. Ігнорування цих факторів може призвести до нестабільної роботи, аварійних ситуацій або втрати економічної ефективності.

Практика показує, що ключовим елементом успішної експлуатації є автоматизація процесів керування — як активною, так і реактивною потужністю. Саме це дозволяє мінімізувати вплив людського фактору та забезпечити стабільну, прогнозовану роботу системи.

Таким чином, когенерація — це не просто встановлення обладнання, а повноцінна інженерна система, яка потребує грамотного проєктування, налаштування та експлуатації. При правильному підході вона здатна суттєво знизити витрати підприємства та підвищити його енергетичну незалежність.
