Україна наразі переживає складний період у сфері енергетики. Високі ціни на електроенергію, її дефіцит та регулярні відключення значно ускладнюють роботу промислових підприємств, комунального сектору та навіть побутових споживачів. Через пошкодження енергетичної інфраструктури та зростання попиту, особливо в холодну пору року, національна енергосистема змушена працювати на межі своїх можливостей. У таких умовах особливо актуальним стає питання підвищення енергоефективності та пошуку альтернативних рішень для стабільного електропостачання.

Одним із таких рішень є когенераційні установки – системи, які дозволяють одночасно виробляти електроенергію та тепло. Завдяки високому коефіцієнту корисної дії (ККД) та здатності працювати автономно або у зв’язці з енергомережами, когенерація може стати ключовим елементом енергетичної безпеки України. Використовуючи різні види палива – від природного газу до біогазу та водню – ці установки забезпечують ефективне використання енергоресурсів та зменшують залежність від централізованих постачальників електроенергії.

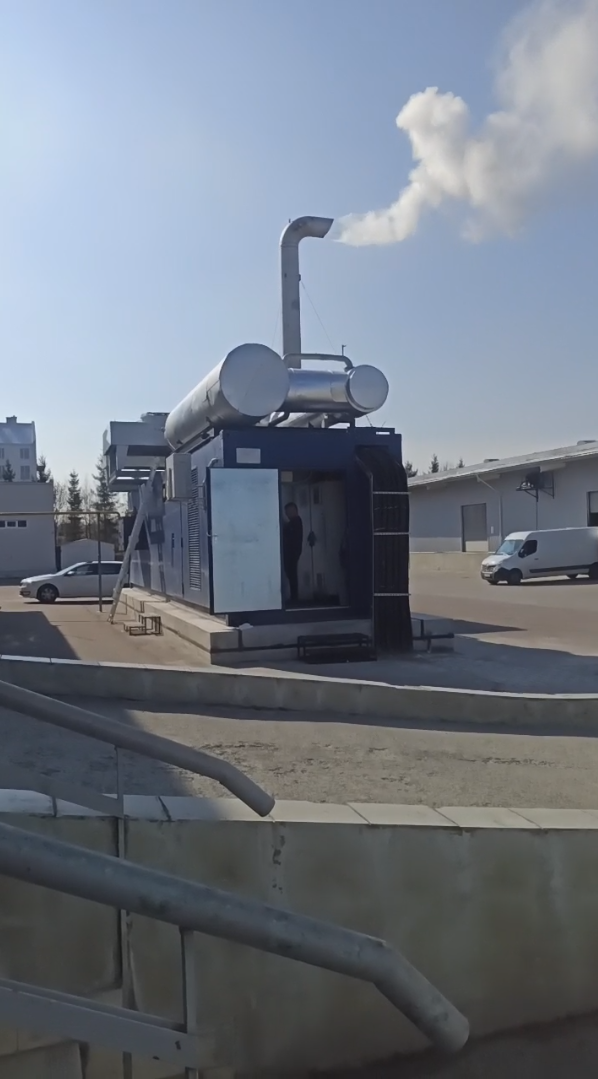

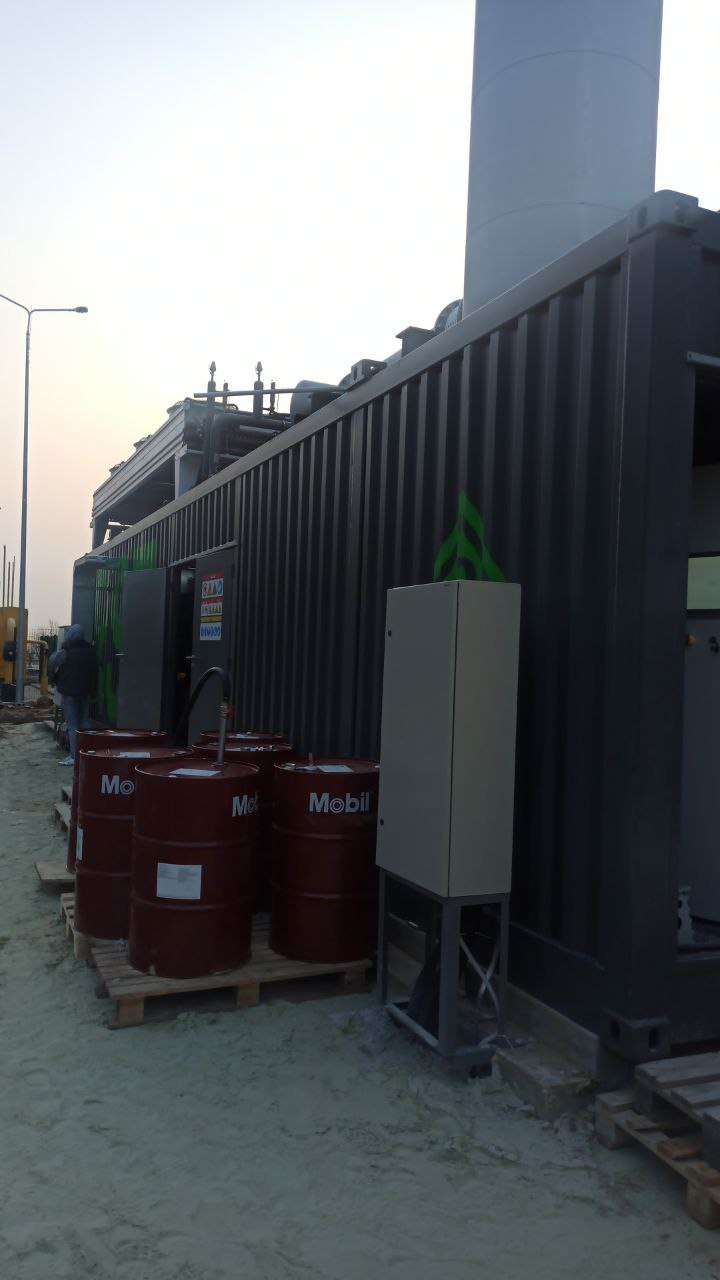

Когенераційна установка на 1.2МВт	Когенераційна установка на 2.3МВт.

У цій статті ми розглянемо принцип роботи когенераційних установок, їхні типи, можливості використання, а також переваги й недоліки цієї технології.

Принцип роботи когенераційної установки

Когенераційна установка – це система, що одночасно виробляє електроенергію та корисне тепло, використовуючи одне джерело палива. Завдяки цьому вона має значно вищий ККД у порівнянні з традиційним роздільним виробництвом електрики і тепла. Основний принцип роботи когенерації полягає в утилізації відпрацьованого тепла, яке зазвичай просто викидається в навколишнє середовище.

Стандартна когенераційна установка складається з двигуна внутрішнього згоряння або газової турбіни, електрогенератора та системи утилізації тепла. Двигун або турбіна спалює паливо (природний газ, біогаз, дизель, водень), обертаючи генератор, який виробляє електроенергію. Водночас відпрацьовані гази та охолоджувальна рідина нагрівають теплообмінник, що дозволяє отримати гарячу воду або пар для опалення, гарячого водопостачання чи технологічних процесів.

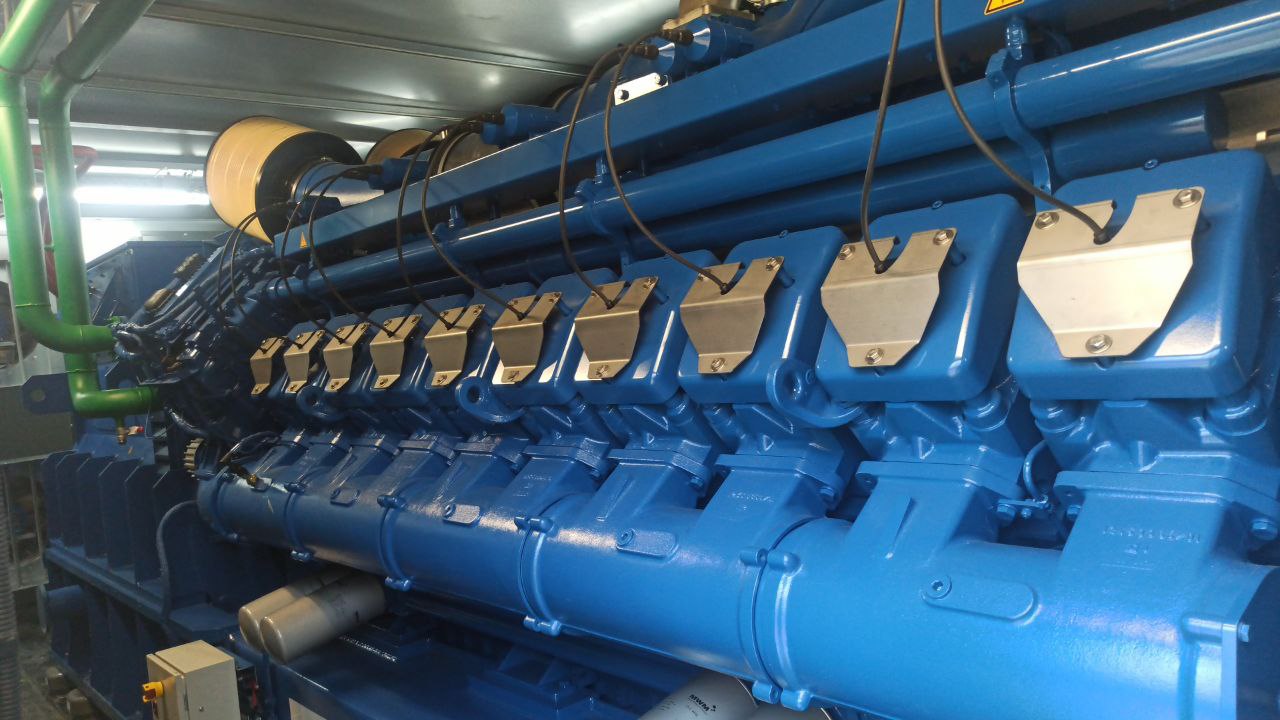

Двигун когенераційної установки на 1.2МВт	Двигун когенераційної установки на 2.3МВт

Залежно від потреб, когенераційні установки можуть працювати як у незалежному режимі, так і в інтеграції з електромережею, що робить їх універсальним рішенням для різних сфер застосування.

Якщо ж вироблене тепло не використовується повністю, надлишок енергії може спрямовуватися в чиллер, який зазвичай розташований на даху установки. Чиллер виконує функцію охолодження системи, відводячи зайве тепло в навколишнє середовище. Це дозволяє уникнути перегріву обладнання та забезпечити його стабільну роботу, навіть якщо споживання теплової енергії відсутнє або мінімальне.

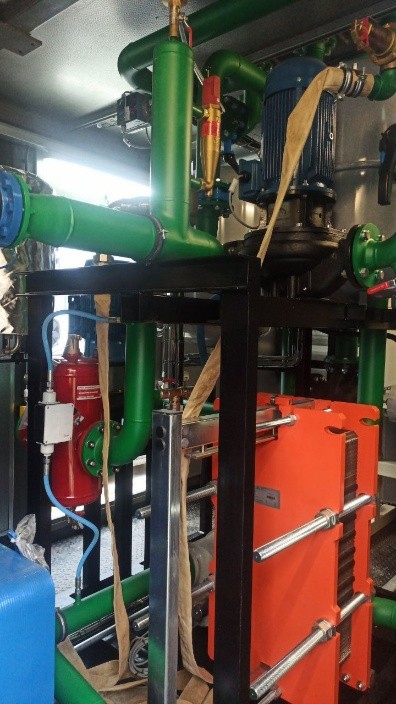

На цьому фото зображено систему розподілу тепла всередині когенераційної установки. Ця система розподіляє тепло між установкою і споживачами або чиллером. Ця система також обладнана ТЕНами для обігріву двигуна, коли він вимкнений. Це забезпечує швидкий запуск та зменшує час на прогрів двигуна. В когенераційній установці потужністю 1МВт потужність ТЕНів зазвичай 15-30кВт.

Переваги та недоліки когенераційних установок

Однією з головних переваг когенераційних установок є їхня висока енергоефективність. Завдяки одночасному виробництву електроенергії та тепла загальний ККД може сягати 85–90%, що значно перевищує ефективність окремих електростанцій і котелень. Крім того, когенераційні системи забезпечують незалежність від централізованих мереж, що особливо важливо в умовах енергетичної нестабільності.

Ще однією перевагою є економія на енергоносіях. Використовуючи когенерацію, підприємства та житлові комплекси можуть знижувати витрати на електроенергію та опалення, а також отримувати додатковий прибуток, продаючи надлишкову електрику в мережу. Гнучкість у виборі палива також робить ці установки привабливими для різних галузей.

Втім, когенераційні установки мають і свої недоліки. Головним з них є висока вартість початкових інвестицій – закупівля та встановлення обладнання потребують значних фінансових вкладень. Крім того, для ефективного використання виробленого тепла необхідно мати постійний споживчий контур, що не завжди можливо. Також важливим аспектом є потреба в технічному обслуговуванні та залежність від доступності палива, що може впливати на економічну доцільність впровадження таких систем.

Використання електроенергії когенераційною установкою

Когенераційні установки можуть працювати в різних режимах залежно від потреб споживача та умов підключення. Найпоширеніші режими роботи – це "острівний режим" (автономна робота без підключення до мережі) та "режим синхронізації з мережею" (паралельна робота з централізованою енергосистемою).

В острівному режимі когенераційна установка повністю забезпечує електроенергією певний об’єкт або підприємство, не взаємодіючи з зовнішньою мережею. Це актуально для підприємств із критично важливими процесами, де необхідно гарантувати безперебійне енергопостачання навіть у разі відключення мережевої електроенергії.

У режимі синхронізації з мережею когенераційна установка працює разом із загальною електромережею, дозволяючи як споживати електроенергію в разі нестачі власної генерації, так і продавати надлишки електрики в загальну мережу. Продаж електроенергії може бути додатковим джерелом доходу для підприємств, особливо при наявності механізмів "зеленого тарифу" або договірних умов із операторами енергоринку.

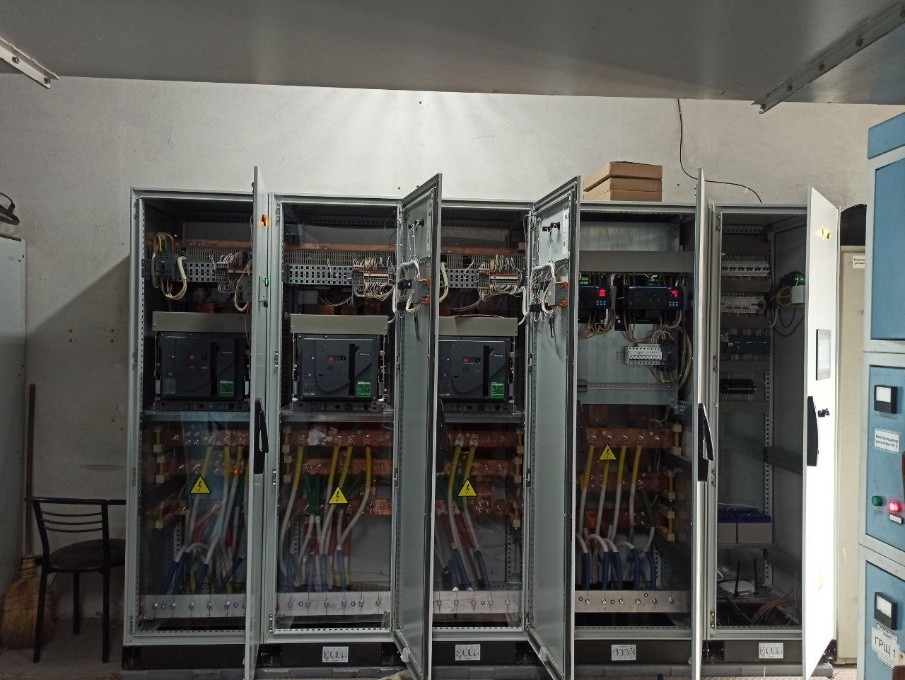

Незалежно від режиму роботи, ключовим елементом є правильно спроектована система розподілу електроенергії. Відповідно, необхідність якісних розподільчих щитів та систем автоматизації не можна недооцінювати. Вони забезпечують безпечну та ефективну експлуатацію когенераційної установки, контроль навантаження, аварійний захист і можливість перемикання між режимами роботи.

Також важливим аспектом є системи моніторингу, які дозволяють відстежувати параметри роботи установки в реальному часі, аналізувати ефективність генерації, споживання окремих секцій та швидко реагувати на несправності. Детальніше про системи моніторингу та розподільчі щити я писав у іншій статті. Крім того, ми можемо виготовити такі шафи під конкретні потреби замовника, забезпечуючи високу якість та надійність обладнання.

Розподіл теплової енергії

Однією з головних переваг когенераційних установок є ефективне використання теплової енергії, що виробляється в процесі генерації електроенергії. В холодну пору року тепло може використовуватися для опалення промислових підприємств, житлових комплексів, лікарень, навчальних закладів та інших об’єктів. Це дозволяє суттєво зменшити витрати на традиційні системи опалення, а також скоротити споживання газу чи інших видів палива для котелень.

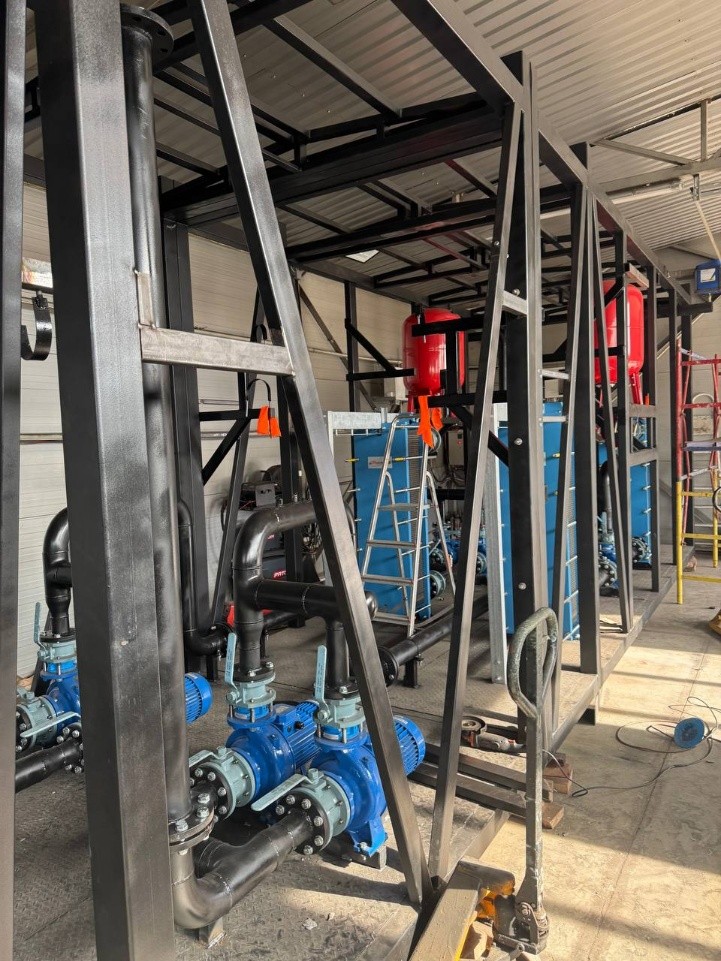

На цьому фото зображено систему яка розподіляє тепло з когенераційної установки по цехах та приміщеннях підприємства

Крім опалення, теплову енергію можна застосовувати у технологічних процесах. Наприклад, гаряча вода чи пара можуть використовуватися на виробництвах, у хімічній промисловості, в харчовій галузі для підігріву сировини чи підтримки необхідних температурних режимів. Завдяки цьому підприємства можуть не лише оптимізувати свої витрати, а й підвищити ефективність власного виробництва.

Ще одним цікавим варіантом використання теплової енергії є її продаж сусіднім підприємствам або іншим споживачам. У деяких випадках можливе створення локальних теплових мереж, де надлишкове тепло від когенераційної установки може передаватися для використання в інших будівлях чи технологічних процесах. Це відкриває нові можливості для монетизації надлишкової енергії та підвищення загальної рентабельності когенераційної системи.

Економічна вигода когенерації

Розглянемо економічну вигоду на прикладі когенераційної установки потужністю 1,2 МВт. Така система споживає в середньому 200-250 кубометрів природного газу на годину, при цьому виробляючи 1,2 МВт електроенергії та 1,5 МВт теплової енергії. У порівнянні з традиційним отриманням електроенергії та опалення, когенерація дозволяє суттєво знизити витрати, а також забезпечує енергетичну незалежність підприємства. Якщо врахувати середню ціну 25 грн за 1 кубічний метр газу, то вартість виробництва 1 кВт електроенергії складає близько 4-5 грн. Для порівняння, середня ціна 1 кВт електроенергії при купівлі з мережі становить близько 8 грн.

Якщо підприємство постійно споживає 1200 кВт електроенергії з мережі, то в річному обсязі витрати на електроенергію можуть становити близько 84 млн грн. У випадку використання когенераційної установки, яка генерує 1,2 МВт електрики витрати на газ складатимуть близько 52 млн грн на рік. Отже, у цьому випадку когенераційна установка дозволяє зекономити близько 32 млн грн на рік, що значно покращує економічну ефективність підприємства.

Таким чином, когенераційна установка є вигідним рішенням не лише для автономного живлення, а й для постійного забезпечення енергопостачання підприємства.

Важливо також зазначити, що в цьому розрахунку не враховано той факт, що когенераційна установка може частково або повністю виконувати функції котельні. Це відкриває додаткові можливості для економії, оскільки підприємства можуть суттєво скоротити витрати на опалення, замінивши традиційні котельні на більш ефективні когенераційні системи.

Завдяки такій установці можна значно скоротити витрати на електроенергію, мінімізувати залежність від централізованих мереж і навіть отримувати додатковий прибуток, продаючи надлишкову енергію. Це робить когенерацію одним із найбільш ефективних рішень для сучасних підприємств.

Висновок

Когенерація є потужним інструментом для підвищення енергоефективності та незалежності підприємств і комунального сектору. Завдяки високому ККД, можливості одночасного виробництва електроенергії та тепла, а також гнучкості у виборі палива, такі установки дозволяють суттєво знизити витрати на енергоресурси.

Попри необхідність початкових інвестицій, когенераційні установки швидко окупаються за рахунок економії на електроенергії та опаленні, а також можливості продажу надлишкової енергії. Це рішення не лише знижує залежність від централізованих постачальників, а й підвищує надійність енергопостачання, що є критично важливим у сучасних умовах.

Враховуючи всі ці переваги, когенерація є перспективним напрямком для підприємств, що прагнуть підвищити ефективність своєї діяльності, зменшити витрати та зробити вагомий внесок у розвиток стійкої енергетики.
