DIY Simatic S5 USB Adapter: Вдихніть нове життя в старе обладнання

Контролери Simatic S5, хоч і зняті з виробництва багато років тому, досі залишаються невід'ємною частиною промислових об'єктів по всьому світу. Їхня надійність та функціональність змушують багатьох інженерів утримувати ці контролери в експлуатації, незважаючи на те, що часи COM-портів давно минули. Однак, підключення до цих старих систем стає дедалі складнішим у світі, де панують сучасні ноутбуки без жодного сліду традиційних інтерфейсів.

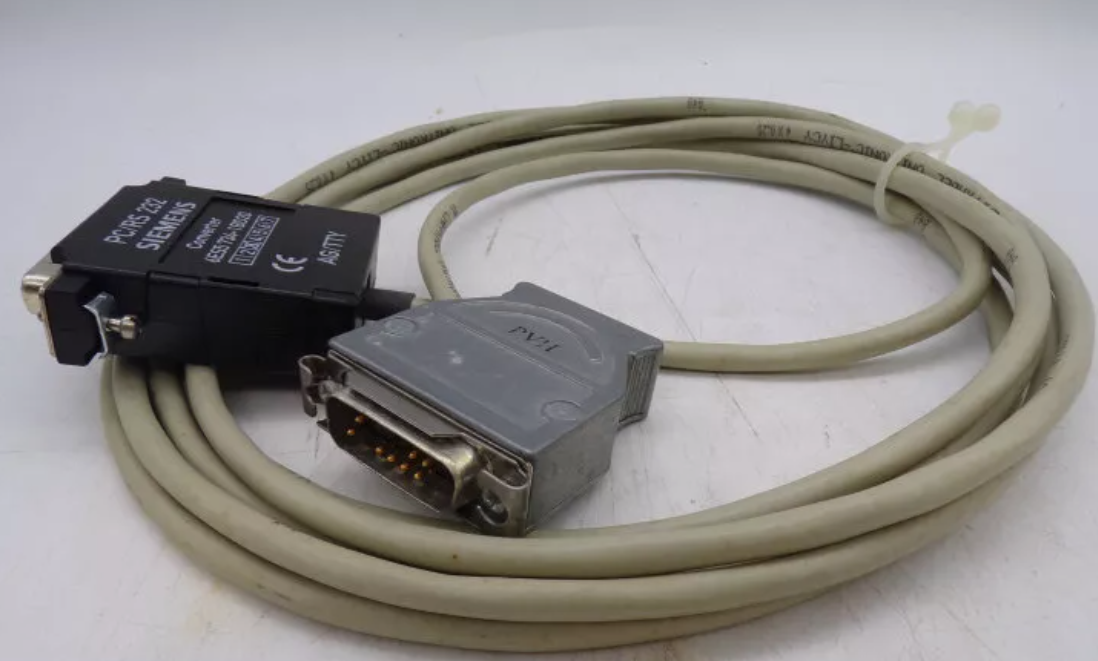

Для прикладу ось так виглядає оригінальний кабель від SIEMENS для Simatic S5 його можна було придбати за таким артикулом 6ES5734-1BD20

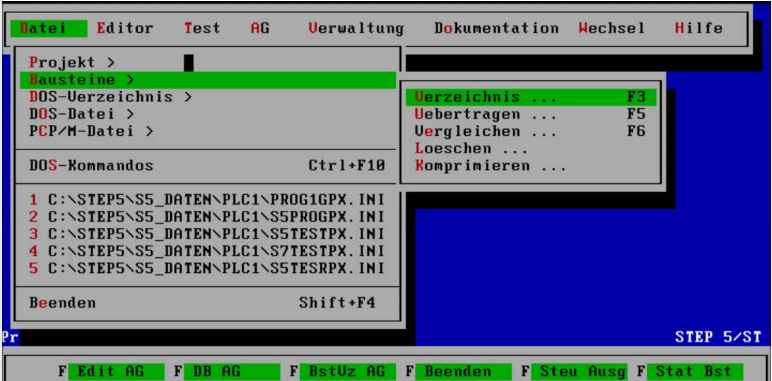

... а програмувалася вся ця чудо техніка з під DOS за допомогою ПЗ  SIMATIC STEP5

кому цікаво можете пошукати в інтернеті є досить багато відео на цю тему.

Застаріла технологія та її виклики

Simatic S5 спроектований для роботи через COM-порт, який колись був стандартним інтерфейсом для обміну даними. Сьогодні ж ці порти практично зникли з нових комп’ютерів, замінені на USB та інші більш сучасні інтерфейси. Це створює серйозну проблему для тих, хто намагається продовжувати використовувати старе обладнання. USB-COM адаптери не завжди працюють коректно, особливо на 64-бітних версіях Windows, що ще більше ускладнює ситуацію.

Відсутність підтримки від Siemens

Siemens давно припинила підтримку Simatic S5, тож розраховувати на офіційні оновлення чи адаптери не варто. Хоча на вторинному ринку ще можна знайти оригінальні адаптери, вони призначені для роботи лише з COM-портами і не враховують потреб сучасних комп'ютерів. Ці обставини змусили багатьох інженерів шукати альтернативні рішення.

Рішення DIY: Реверс-інжиніринг і створення нового адаптера

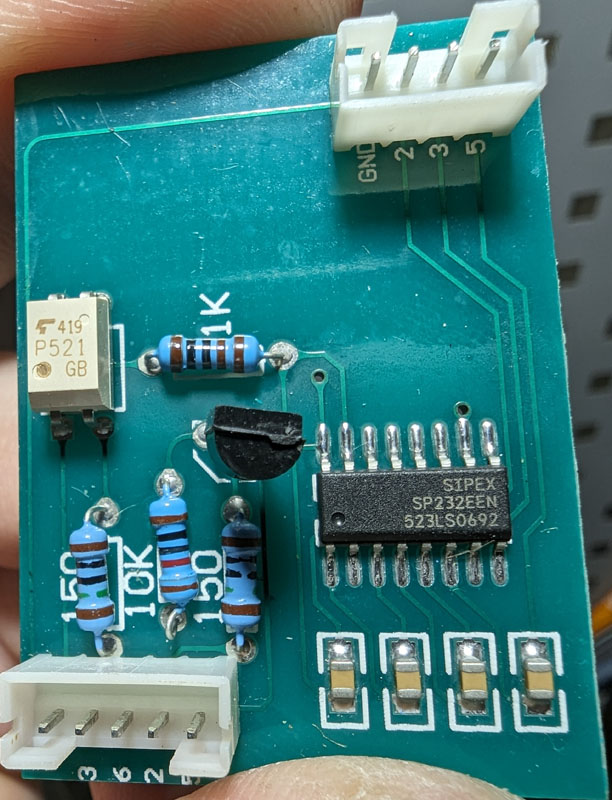

Розуміючи всі виклики, з якими стикаються користувачі Simatic S5, було вирішено створити власний USB-адаптер, здатний працювати з сучасними операційними системами, включаючи Windows x64. За допомогою реверс-інжинірингу китайського COM-адаптера для SIMATIC S5 який потрапив мені до рук(як виявилося там вього декілька елементів).

...та використання інструментів для проектування схем, таких як онлайн редактор EasyEDA, вдалося створити ефективне рішення.

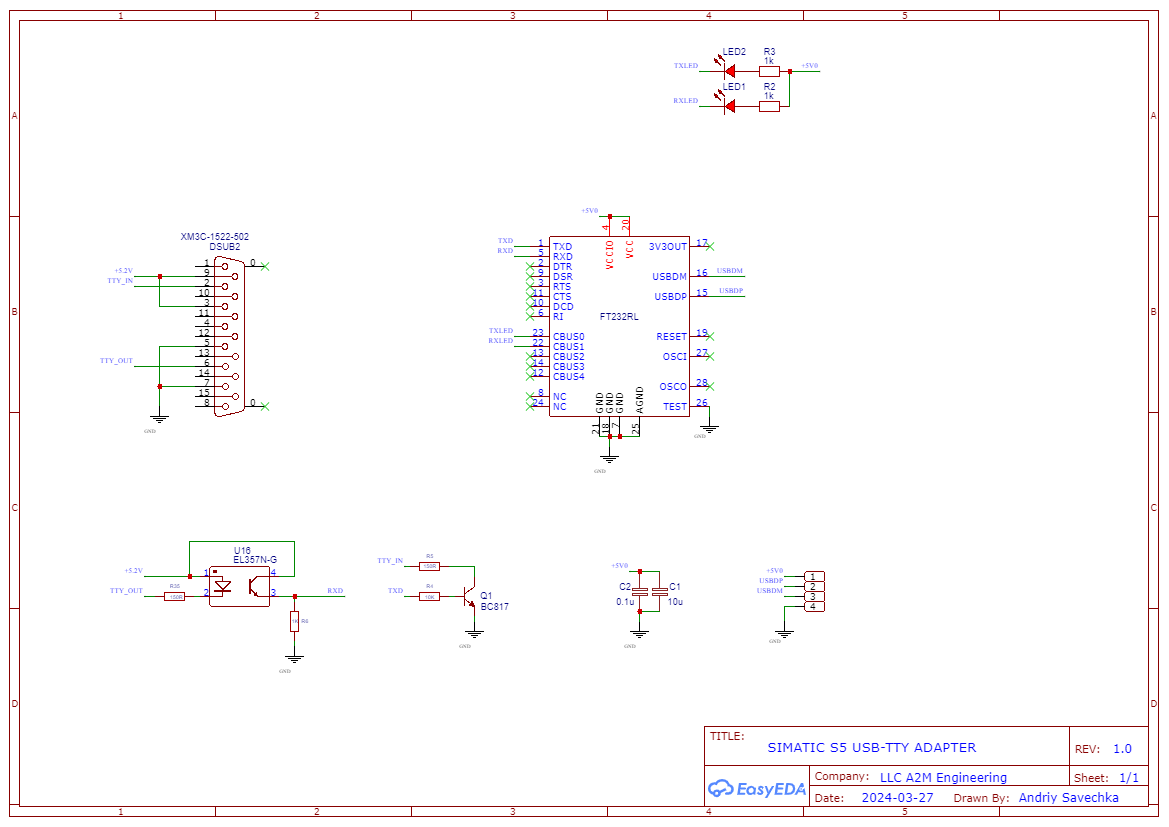

Вийшла ось така геніально проста схема

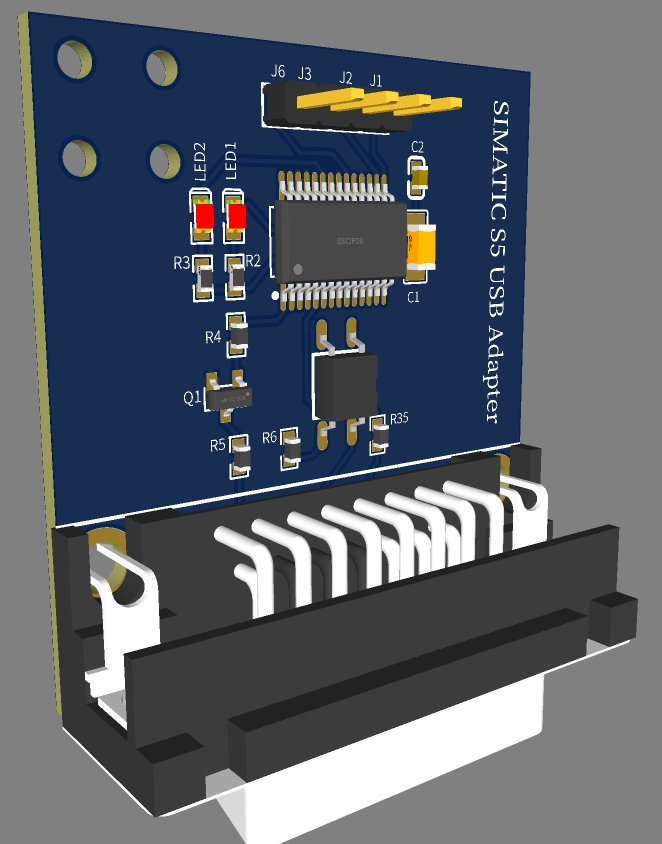

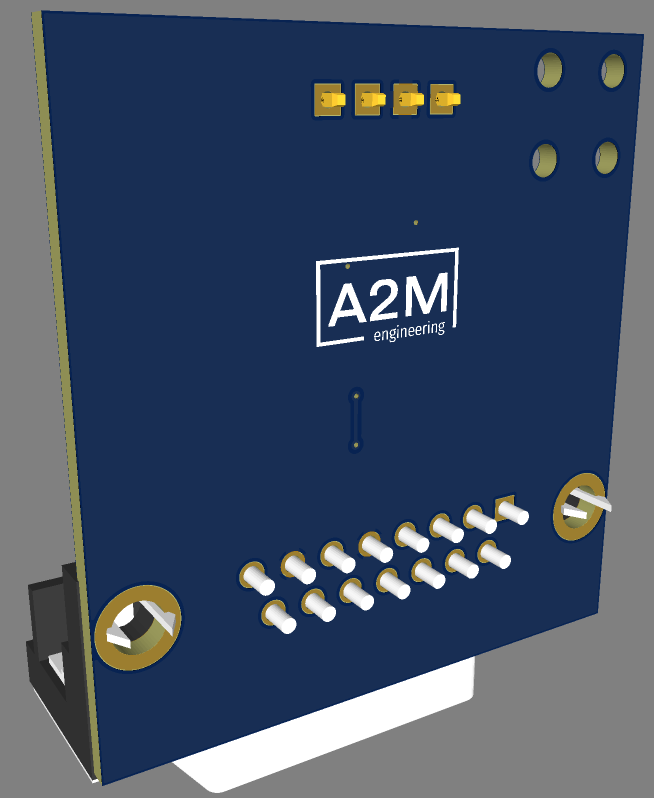

На основі цієї схеми вийшла така печатна плата. І так, я знаю можна було зробити і краще. Але враховуючи, що на це пішов один вечір і кружка чаю, то може бути :)

EasyEDA виявився ідеальним інструментом для цієї задачі завдяки його простоті та доступності. Він дозволяє інженерам зручно створювати та тестувати схеми прямо в браузері, що значно скорочує час на розробку.

За цим посиланням інформація про схему та PCB

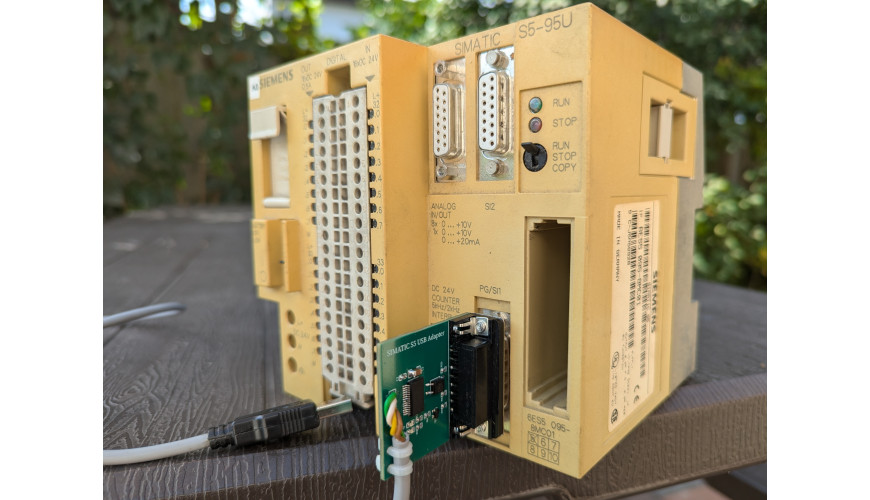

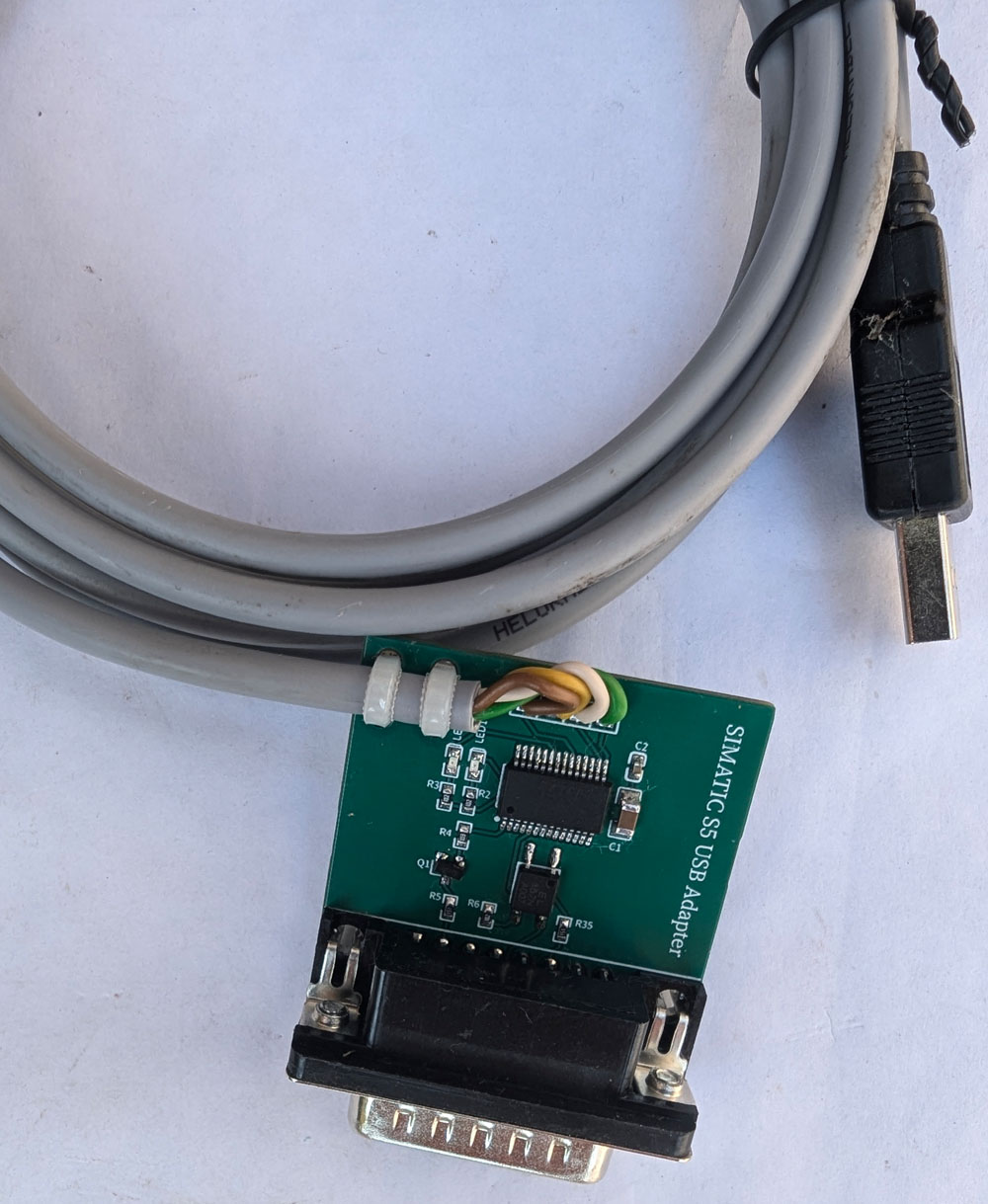

Після збірки вийшов ось такий адаптер. Пару фото готового виробу.

Коротке відео про роботу адаптера.

Висновок

Попри стрімкий розвиток технологій, не завжди варто поспішати з виведенням старого обладнання з експлуатації. DIY-проекти, такі як створення USB-адаптера для Simatic S5, дають змогу продовжувати ефективно використовувати перевірені часом контролери у сучасних умовах. Завдяки таким інструментам, як EasyEDA, процес розробки адаптерів стає швидшим і легшим, що дозволяє зберегти функціональність обладнання на довгі роки вперед. Це чудовий приклад того, як сучасні технології можуть надати нове життя старим системам.
