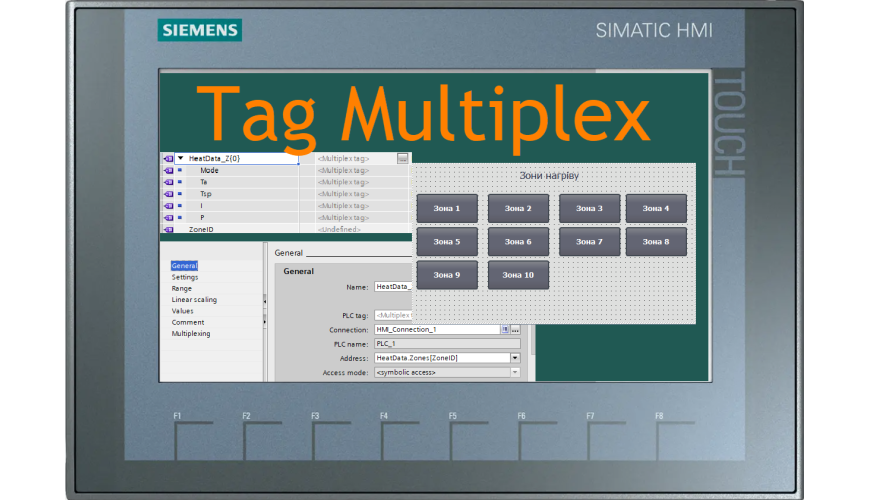

Панелі оператора Siemens широко використовуються в промисловій автоматизації завдяки їхній надійності, гнучкості та багатофункціональності. Однією з важливих функцій цих панелей є можливість використовувати Tag Multiplex, яка дозволяє значно спростити роботу з великою кількістю даних.

У цій статті розглянемо, що таке Tag Multiplex, для чого він потрібен і як його використовувати в роботі.

Що Таке Tag Multiplex?

Tag Multiplex — це метод обробки даних на панелях оператора Siemens, який дозволяє зменшити кількість змінних (тегів), необхідних для відображення та управління великою кількістю параметрів. Використовуючи Tag Multiplex, можна легко перемикати різні групи тегів, що значно зменшує навантаження на систему і спрощує роботу оператора.

Для Чого Потрібен Tag Multiplex?

Основні переваги Tag Multiplex включають:

1. Зниження Навантаження на Систему: Завдяки використанню мультиплексування можна зменшити кількість одночасно активних тегів, що знижує навантаження на систему і підвищує її продуктивність.

2. Спрощення Конфігурації: Використання Tag Multiplex дозволяє уникнути необхідності створення великої кількості окремих тегів для кожного параметра, що спрощує конфігурацію та обслуговування системи.

3. Гнучкість у Керуванні Даними: Можливість швидко перемикатися між різними наборами даних дозволяє оператору ефективніше контролювати та аналізувати процеси.

Як Використовувати Tag Multiplex у Роботі?

Основні кроки для налаштування та використання Tag Multiplex на панелях оператора Siemens.

1. Створення Multiplex Tag.
   Спочатку необхідно створити Multiplex Tag, який буде використовуватися для перемикання між різними групами даних.
2. Налаштування Груп Тегів.
   Після створення Multiplex Tag потрібно налаштувати групи тегів, які будуть використовуватися для мультиплексування. Кожна група може містити різні параметри, які необхідно контролювати та відображати.
3. Призначення Тегів до Елементів Інтерфейсу.
   Далі необхідно призначити створені Multiplex Tag до відповідних елементів інтерфейсу панелі оператора. Це дозволить панелі автоматично перемикати відображувані дані залежно від активної групи тегів.
4. Налаштування Перемикання Груп.
   Останнім кроком є налаштування механізму перемикання між групами тегів. Це може бути реалізовано за допомогою різних методів, наприклад, кнопок на панелі, скриптів або подій.

Приклад Використання

Уявімо, що в нас є екструдер, який має 10 зон нагріву. Кожна зона має такий набір параметрів:

• Mode — режим роботи
• Ta — актуальна температура
• Tsp — задана температура
• I — інтегральна складова регулятора
• P — пропорційна складова регулятора

При застосуванні стандартного методу вирішення цієї задачі ми мали б як мінімум 50 змінних та 10 екранів, що потребувало б значних витрат часу та зусиль на створення візуалізації.

Правильний спосіб вирішення задачі

Крок 1

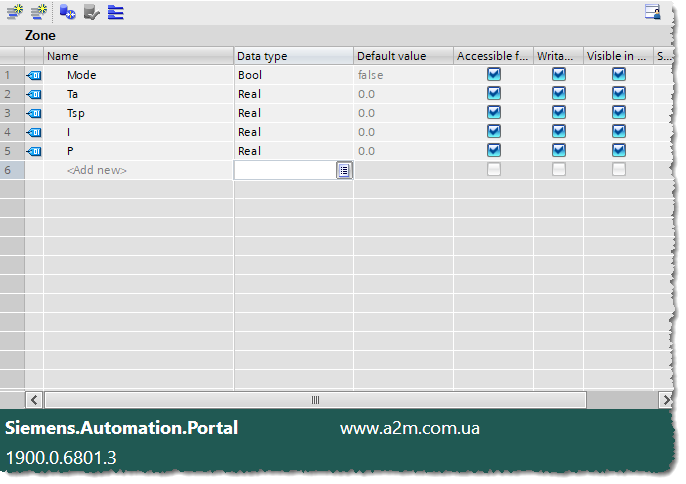

Створюємо UDT з набором наших змінних.

Крок 2

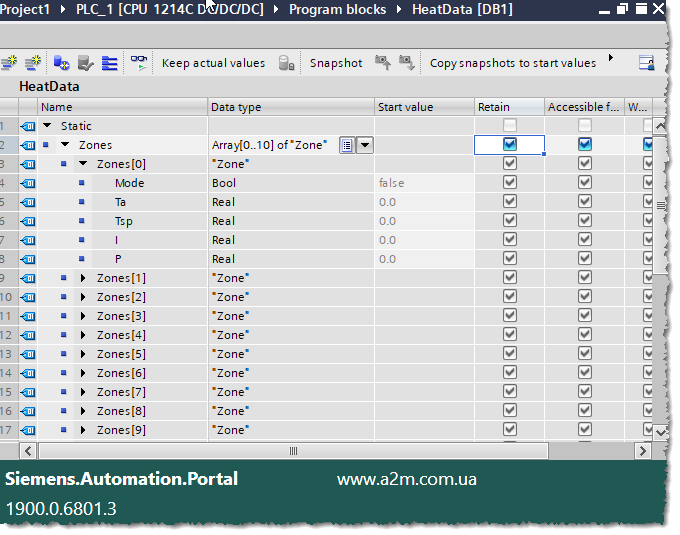

Створюємо дата-блок, а в ньому масив з UDT, створеного на кроці 1.

Крок 3

Додаємо в проект панель оператора, відкриваємо таблицю тегів і з Details View перетягуємо в HMI теги нульовий елемент масиву.

Крок 4

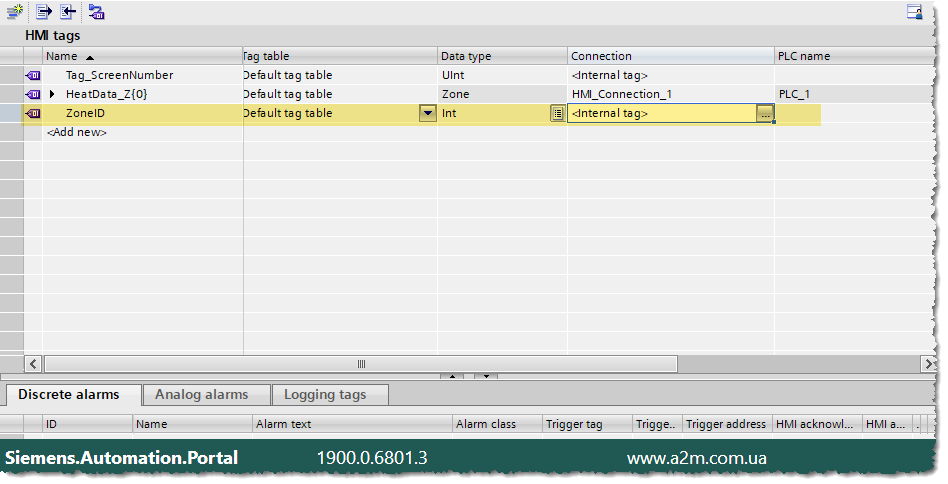

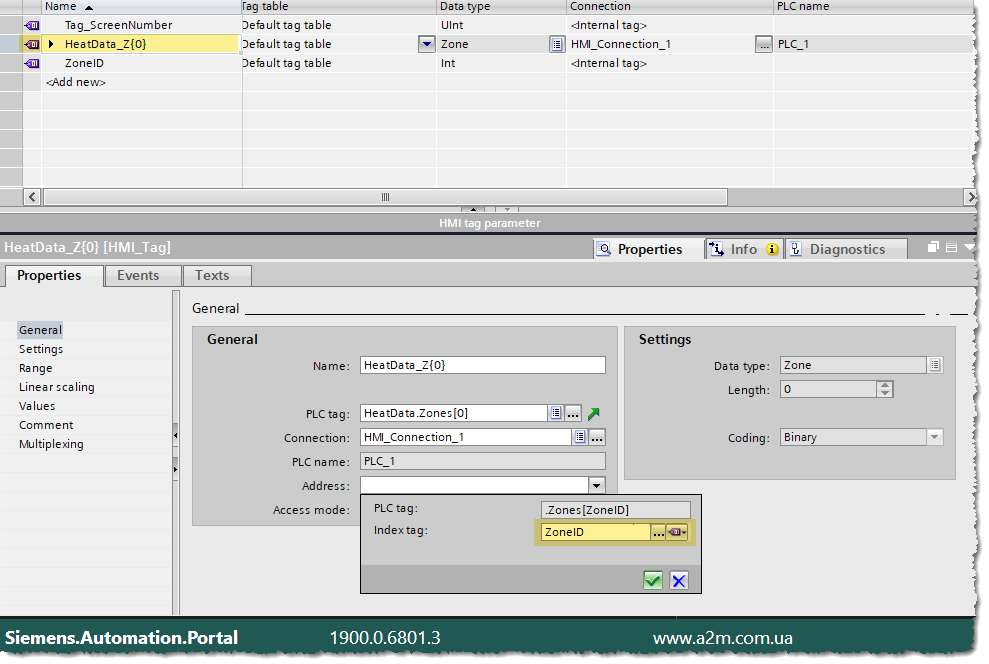

Створюємо внутрішню локальну змінну

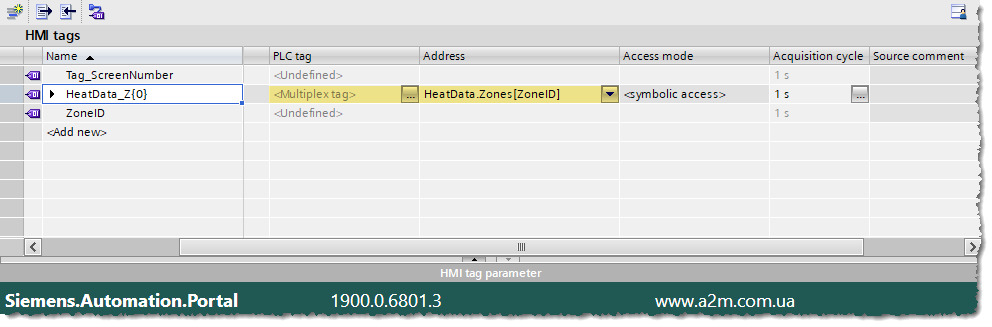

та мультиплексуємо тег відносно цієї змінної.

Має вийти, як на картинці нижче.

Крок 5

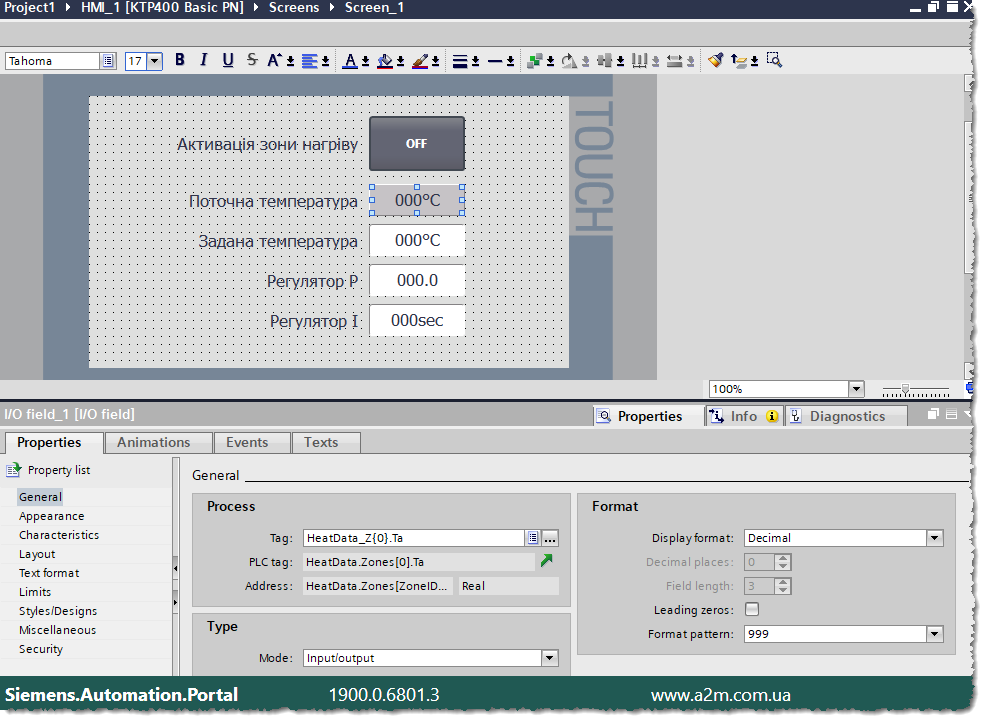

Готуємо екран та прив'язуємо наші змінні до відповідних елементів вводу/виводу.

Крок 6

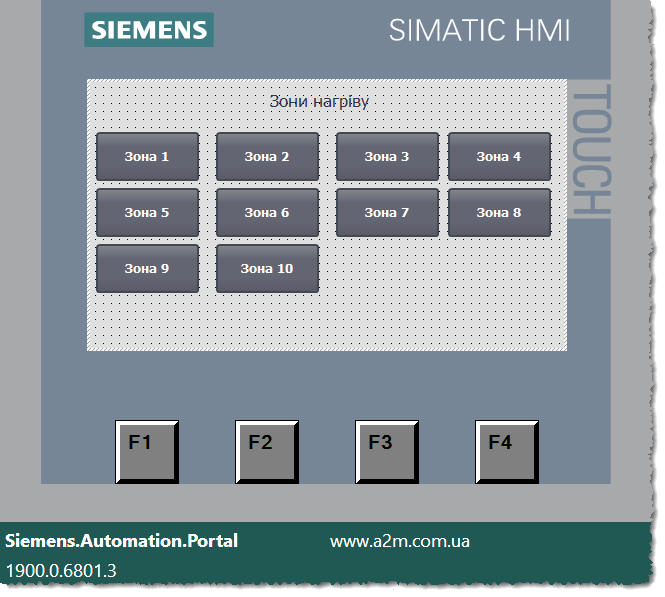

Створюємо екран з кнопками для кожної зони

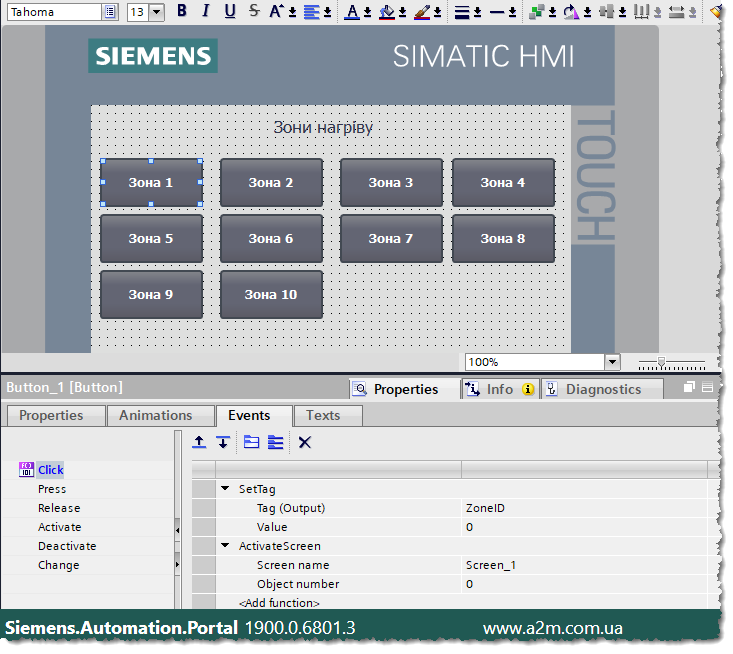

У властивостях першої кнопки виставляємо наступне...

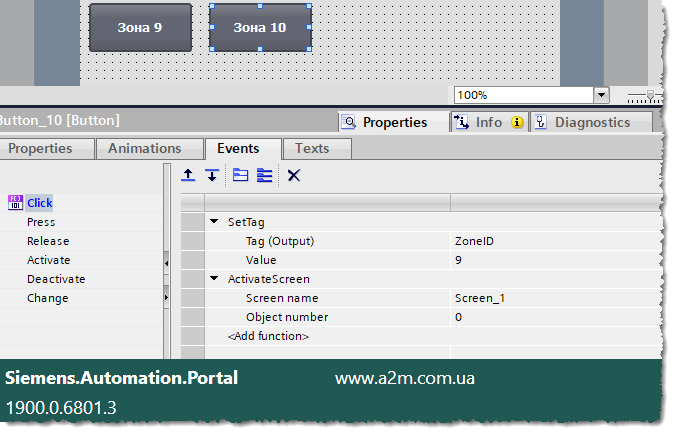

Для останньої буде так...

Якщо уважно стежили за ходом думки, то могли помітити, що кожна кнопка завжди викликає один і той самий екран. Єдине, що змінюється — це змінна ZoneID. Залежно від того, яке значення вона приймає, теги прив'язуються до відповідного елемента масиву в дата-блоці. В результаті, ми маємо один екран і один тег, але завдяки їм можемо легко перемикатися між налаштуваннями різних зон нагріву. І навіть якщо зон стане більше або менше, змінювати візуалізацію не буде потреби — достатньо просто змінити розмір масиву. Все інше буде працювати автоматично.

Висновок

Tag Multiplex на панелях оператора Siemens є потужним інструментом для спрощення управління та відображення даних. Використання цієї функції дозволяє знизити навантаження на систему, спростити конфігурацію та забезпечити гнучкість у керуванні даними.

Знання та вміння налаштовувати Tag Multiplex можуть значно підвищити ефективність роботи інженерів у галузі промислової автоматизації.
