У новинах часто можна побачити заголовки на кшталт: «Людину вбило струмом». І це не щось рідкісне. Побутова електромережа має напругу 230/400 В — а це цілком достатньо, щоб серйозно травмувати або вбити людину при ураженні струмом. Ще років десять тому в більшості квартир максимум стояли автомати «щоб не згоріло». Але з часом почали масово встановлювати диференційні вимикачі та ПЗВ. Саме вони реально рятують життя і значно підвищують безпеку в домі.

У цій статті простими словами розберемося, як працюють ПЗВ і диференційні вимикачі, чим вони відрізняються, як правильно їх обрати і чому без них сучасну електрику взагалі не варто уявляти.

Як відбувається ураження струмом?

Вся електрика працює за дуже простим принципом — струм тече по колу. Він приходить, виконує свою роботу (крутить мотор, гріє чайник, світить лампу) і повертається назад.

Якщо сильно спростити, у побутовій мережі струм приходить по фазному провіднику, а назад іде по нульовому. Коли все справне і працює як треба — так воно і відбувається.

Проблеми починаються тоді, коли порушується ізоляція або з’являється несправність. У такому випадку струм шукає інший шлях і починає витікати — наприклад, через корпус приладу або через землю.

Якщо людина торкається оголеного провідника або несправного приладу, струм може піти через її тіло. При цьому зовсім не обов’язково торкатися одночасно і фази, і нуля. Достатньо доторкнутися лише до фази — і струм потече через людину в землю. Далі все залежить від умов: опору тіла, взуття, підлоги, вологості та багатьох інших факторів. Саме тому наслідки ураження струмом можуть бути дуже різними — від легкого поколювання до смертельно небезпечних ситуацій.

Як струм впливає на людину

Вплив електричного струму зазвичай оцінюють у міліамперах (мА):

• 1 мА — майже не відчувається або легке поколювання.
• 5 мА — відчутний струм, неприємно, але зазвичай без серйозних наслідків.
• 10 мА — м’язи починають судомити, стає важко відпустити провід.
• 20–30 мА — дуже небезпечно: можливі сильні судоми, зупинка дихання.
• 50 мА і більше — високий ризик фібриляції серця та смерті.
• 100 мА і вище — практично гарантовано смертельно небезпечно без негайної допомоги.

Саме через це навіть відносно невеликий струм може бути смертельно небезпечним, якщо він проходить через тіло достатньо довго. І саме для того, щоб знеструмити мережу при такому витоку струму, і потрібні ПЗВ та диференційні вимикачі.

Пристрій захисного відключення

ПЗВ працює за дуже простим і логічним принципом. На його вхід заходять фаза і нуль, і з виходу теж виходять фаза та нуль. ПЗВ постійно порівнює: скільки струму прийшло по фазі і скільки повернулося по нулю.

Якщо все нормально — ці значення однакові. Але якщо з’являється витік струму (наприклад, через корпус приладу, воду або людину), частина струму йде іншим шляхом і назад по нулю повертається менше. Як тільки різниця перевищує задане значення, ПЗВ миттєво вимикає живлення.

Важливо розуміти одну річ: ПЗВ не захищає від короткого замикання і перевантаження. Йому байдуже, великий струм чи маленький. ПЗВ дивиться лише на різницю між тим, що пішло, і тим, що повернулося.

Які бувають ПЗВ

ПЗВ існують у кількох виконаннях: модульні, розеткові та інтегровані.

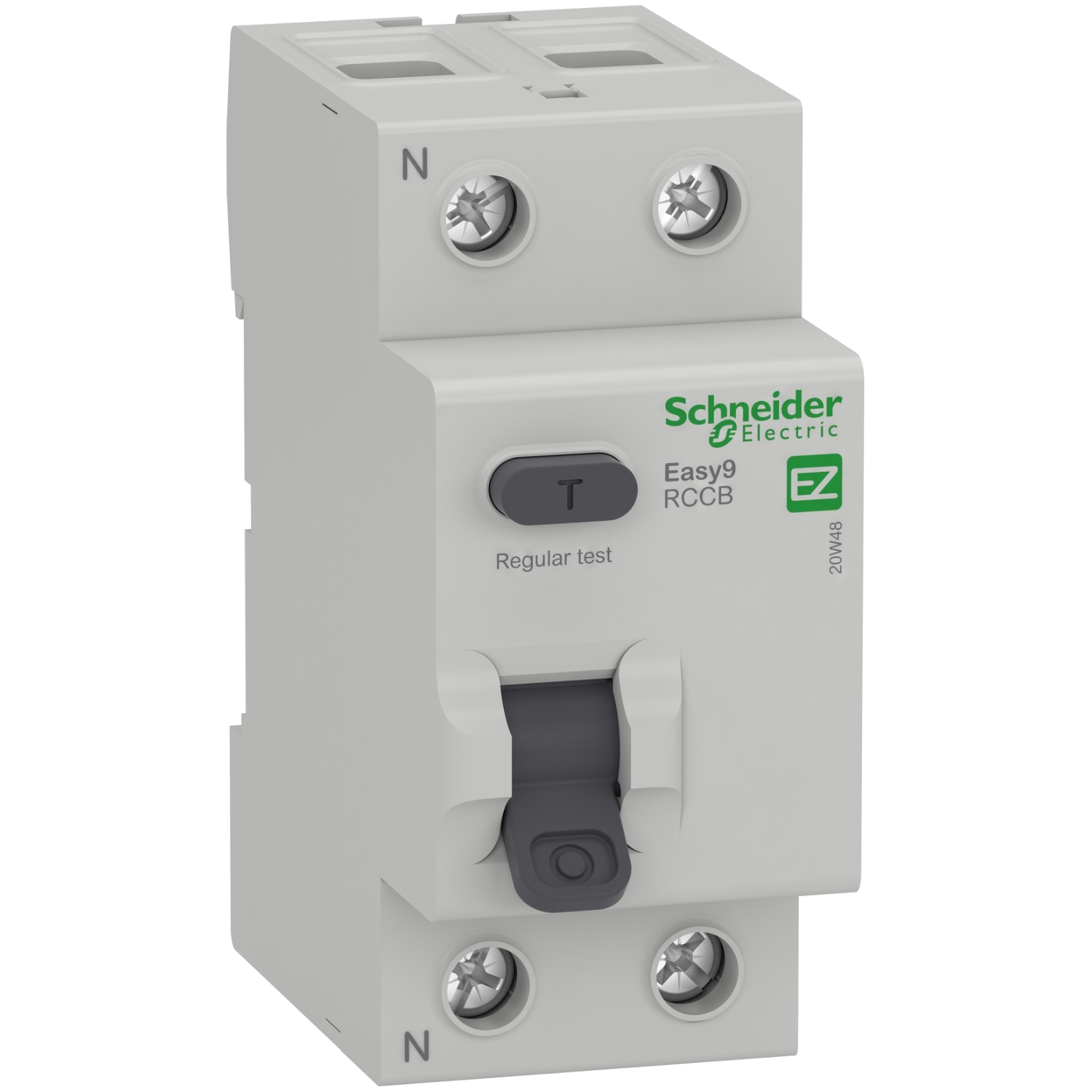

Модульне ПЗВ встановлюється безпосередньо в електрощиток. Воно може захищати або всю квартиру (будинок) одразу, або окрему лінію — наприклад, ванну чи бойлер. Це найнадійніший і правильний варіант для стаціонарної електрики.

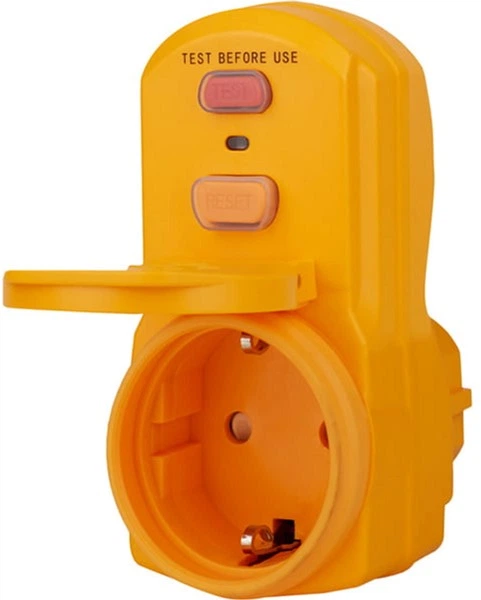

Розеткове ПЗВ вставляється прямо в розетку, а вже в нього підключається прилад. Такий варіант зазвичай використовують, коли немає можливості поставити ПЗВ у щитку. Найчастіше його рекомендують для бойлерів, пральних машин і електричних котлів.

Причина проста: у бойлерах, пральних машинах і котлах використовуються ТЕНи — нагрівальні елементи. З часом вони можуть пробити на воду. У такій ситуації струм починає текти через воду, а це вже пряма загроза життю.

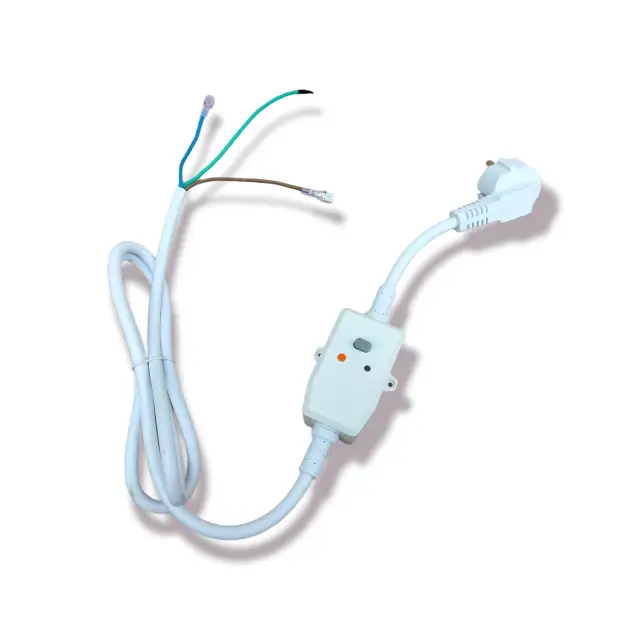

Інтегровані ПЗВ встановлюються безпосередньо всередині побутової техніки або в кабелі живлення. Найчастіше вони зустрічаються в зарядних пристроях для електромобілів, на кабелях бойлерів та в деяких інших приладах, де виробник одразу подбав про додатковий захист.

Основні характеристики ПЗВ

У ПЗВ є кілька ключових параметрів, які важливо розуміти перед вибором.

Номінальний струм (32 А, 40 А, 63 А)
Це максимальний струм, який ПЗВ може пропускати через себе і при цьому не згоріти. Важливий момент: ПЗВ не захищає від перевантаження і короткого замикання. Якщо через нього піде занадто великий струм — воно просто згорить.

Тому, якщо одне ПЗВ ставиться на всю квартиру або будинок, його номінальний струм має бути не меншим, ніж номінал ввідного автомата. Наприклад, якщо ввідний автомат на 40 А — ПЗВ теж має бути мінімум на 40 А.

Струм спрацювання (10 мА, 30 мА, 100 мА, 300 мА)
Це той струм витоку, при якому ПЗВ відключить живлення.

• 10 мА — рекомендується для ванної кімнати та інших вологих приміщень.
• 30 мА — стандартний варіант для житлових кімнат.
• 100 мА і 300 мА — використовуються не для захисту людини, а для пожежної безпеки.

Варто розуміти, що витік струму — це небезпека не тільки для людини. Струм, як вода, завжди знайде найдивніший шлях. Він може текти через арматуру, металеві конструкції, труби або інші елементи будинку, поступово нагріваючи їх. У результаті це цілком реально може закінчитися пожежею.

Клас ПЗВ
Тут все просто:

• Клас A — реагує як на змінний, так і на пульсуючий постійний струм. Це сучасний і рекомендований варіант для побуту.
• Клас AC — реагує тільки на змінний струм. Це більш старий і спрощений тип.

Диф-автомат

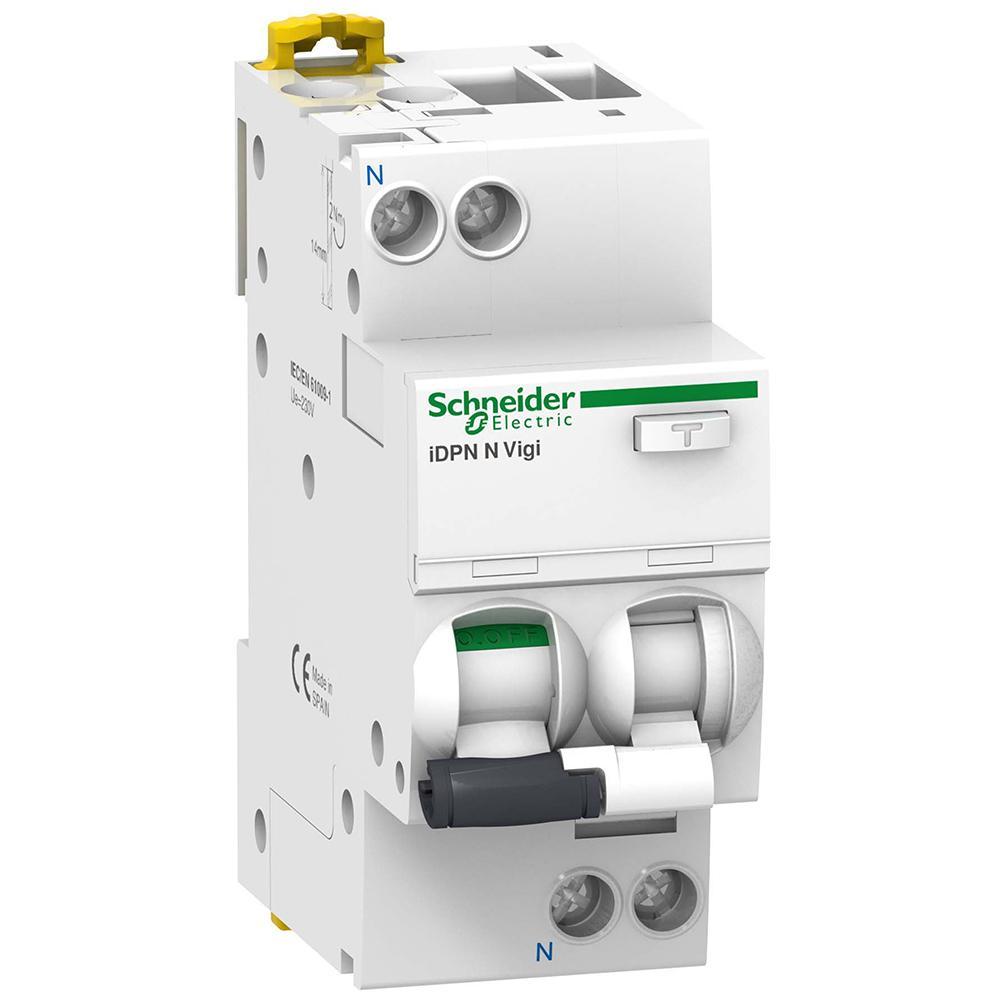

Диф-автомат — це по суті два пристрої в одному корпусі. Усередині нього вже є і автоматичний вимикач, і ПЗВ. Тобто він одночасно захищає і від витоків струму, і від короткого замикання та перевантаження. Сенс ставити диф-автомат є тоді, коли в електрощитку банально не вистачає місця. Один модуль замість двох — виглядає компактно і акуратно.

Але є й мінуси.
Перший — ціна. Диф-автомат зазвичай коштує помітно дорожче, ніж окремо ПЗВ плюс звичайний автомат.

Другий мінус — діагностика. У багатьох моделях після спрацювання не завжди зрозуміло, що саме стало причиною: витік струму чи коротке замикання. Відповідно, пошук проблеми може зайняти більше часу.

Саме тому на практиці диф-автомати часто використовують як компромісне рішення: коли місця мало, але захист все одно потрібен повноцінний.

Що це за кнопка "Тест"?

На ПЗВ і диф-автоматах майже завжди є кнопка «Test». І це не декоративна кнопка «для галочки» — вона там стоїть з дуже конкретної причини.

Справа в тому, що витоки струму в нормальній проводці трапляються рідко. Може пройти рік або два, а ПЗВ жодного разу не спрацює. І це, з одного боку, добре. Але з іншого — всередині пристрою є механіка і електроніка, які з часом можуть закиснути, підгоріти або вийти з ладу після якихось коротких замикань у мережі. Саме для цього і потрібна кнопка Test.

Коли ви її натискаєте, ПЗВ або диф-автомат штучно створює контрольований витік струму всередині себе. У відповідь пристрій повинен одразу вимкнутися. Якщо це сталося — значить, захист справний і працює як треба.

Якщо ж при натисканні кнопки нічого не відбулося, це означає, що пристрій не виконує свою функцію і його необхідно міняти.

Рекомендація проста: перевіряти ПЗВ і диф-автомати хоча б раз на місяць. Це займає буквально одну секунду:

• натиснули кнопку — вибило → все ок;
• натиснули кнопку — нічого не сталося → пристрій під заміну.

Ця дрібна дія може реально врятувати життя, тож ігнорувати її точно не варто.

Висновок

Електрика — це не та річ, з якою варто ризикувати або сподіватися «на авось». Побутова мережа цілком здатна серйозно травмувати або навіть убити людину, і проблема не в самій електриці, а у відсутності нормального захисту.

ПЗВ та диф-автомати — це не надмірність, а базовий рівень безпеки сучасного житла. Вони не замінюють автоматичні вимикачі, але доповнюють їх і захищають там, де автомат безсилий — при витоках струму через людину, воду або конструкції будівлі.

Правильно підібране і справне ПЗВ або диф-автомат реально рятує життя. А регулярна перевірка кнопкою Test займає кілька секунд, але може мати вирішальне значення. Тому якщо у щитку досі немає такого захисту — це питання не комфорту, а безпеки.
