Під час вибору контакторів більшість фахівців звертають увагу на базові характеристики: номінальний струм, напругу котушки керування, кількість і тип допоміжних контактів, виробника та габаритні розміри. Це цілком логічно, адже саме ці параметри визначають можливість фізичного та електричного застосування апарата в конкретній схемі.

Водночас на практиці часто недооцінюється ще одна важлива характеристика — категорія застосування контактора та відповідний номінальний струм для кожної з категорій. Саме ця характеристика описує реальні умови роботи контактора та навантаження, з яким він взаємодіє під час вмикання й вимикання.

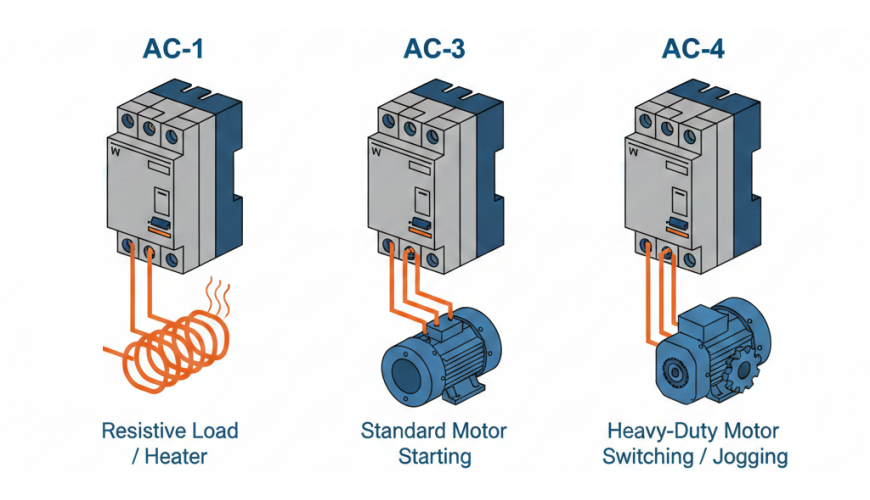

Категорія застосування визначає характер електричного навантаження, рівень пускових струмів, умови комутації та ступінь електричного зносу контактів. Один і той самий контактор може мати різні допустимі значення струму залежно від категорії застосування. Наприклад, для активного навантаження його номінальний струм може бути значно вищим, ніж для керування електродвигуном із частими пусками.

Ігнорування категорії застосування під час вибору контактора може призвести до переплати, передчасного зносу контактів, зниження надійності роботи системи та виникнення аварійних режимів. Навіть якщо контактор формально відповідає необхідному струму, але працює в категорії, для якої він не розрахований, його ресурс суттєво зменшується.

Категорія AC-1

Категорія застосування AC-1 використовується для комутації резистивних навантажень, у яких відсутні значні пускові струми та реактивна складова. До таких навантажень належать електронагрівачі, резистивні печі, лампи розжарювання та інші споживачі, де струм під час вмикання практично не перевищує номінального значення. У цих умовах контактор працює в найбільш сприятливому режимі, а електричний знос контактів є мінімальним.

Для категорії AC-1 номінальний струм контактора зазвичай є максимальним із усіх категорій, зазначених у технічних характеристиках. Це пов’язано з тим, що під час вмикання та вимикання не виникають великі дуги й короткочасні перевантаження, які характерні для індуктивних або двигунних навантажень. Саме тому контактор, розрахований, наприклад, на 40 А в AC-1, може мати значно менший допустимий струм у категоріях AC-3 або AC-4.

Категорія AC-1 часто використовується для керування допоміжними лініями живлення, системами обігріву, а також у схемах, де контактор працює рідко або без частих циклів комутації. Важливо пам’ятати, що застосування контактора з розрахунком на AC-1 для індуктивних навантажень або електродвигунів є некоректним і може призвести до швидкого зниження ресурсу контактів.

Категорія AC-2

Категорія застосування AC-2 призначена для керування електродвигунами з фазним ротором. У цій категорії контактор використовується для вмикання двигуна та вимикання його під час роботи в номінальному режимі, але без частих пусків і реверсів. Особливістю таких двигунів є наявність пускового реостата в колі ротора, що дозволяє обмежити пусковий струм і зменшити механічні та електричні навантаження.

Порівняно з категорією AC-1, умови роботи контактора в AC-2 є значно складнішими, оскільки навантаження має виражену індуктивну складову. Під час вимикання двигуна виникає електрична дуга більшої енергії, що підвищує знос контактів. Через це номінальний струм контактора в категорії AC-2 завжди менший, ніж у AC-1 для того самого апарата.

На практиці категорія AC-2 застосовується відносно рідко, оскільки електродвигуни з фазним ротором нині використовуються значно менше, ніж асинхронні двигуни з короткозамкненим ротором. Проте в старих промислових установках, кранах, підйомниках і механізмах із важким пуском ця категорія досі актуальна, і її необхідно враховувати під час модернізації або заміни апаратури керування.

Категорія AC-3

Категорія застосування AC-3 є найпоширенішою для керування асинхронними електродвигунами з короткозамкненим ротором. У цій категорії контактор використовується для пуску двигуна та його вимикання під час нормальної роботи, коли струм уже знизився до номінального значення. При пуску двигуна контактор повинен витримувати кратні пускові струми, які зазвичай у 5–7 разів перевищують номінальний струм двигуна.

Особливість AC-3 полягає в тому, що вимикання відбувається не на пусковому, а на робочому струмі, що значно зменшує навантаження на контакти порівняно з більш жорсткими категоріями. Проте саме момент вмикання є критичним, оскільки контакти замикаються при високому пусковому струмі та значній індуктивній складовій. Через це номінальний струм контактора в AC-3 суттєво менший, ніж у AC-1 для того самого пристрою.

Категорія AC-3 використовується в більшості промислових схем керування двигунами: насосах, вентиляторах, компресорах, транспортерах та інших механізмах із відносно стабільним режимом роботи. Під час вибору контактора для електродвигуна саме значення номінального струму в категорії AC-3 слід вважати основним, а не максимальний струм, зазначений для активного навантаження.

Категорія AC-3e

Категорія застосування AC-3e є розширенням класичної категорії AC-3 і введена стандартом IEC 60947 для врахування особливостей роботи з енергоефективними асинхронними електродвигунами класів IE2, IE3 та вище. Такі двигуни мають вищу ефективність, але водночас характеризуються більшими пусковими струмами та довшим часом розгону, що створює додаткове навантаження на контактор у момент вмикання.

Умови комутації в AC-3e загалом відповідають AC-3: контактор здійснює пуск двигуна та вимикання при номінальному робочому струмі. Однак вимоги до зносостійкості контактів і теплової витривалості апарата є жорсткішими. Контактори, сертифіковані для AC-3e, мають посилену контактну систему або оптимізовану конструкцію, що дозволяє їм стабільно працювати з підвищеними пусковими навантаженнями без скорочення ресурсу.

Категорія AC-3e актуальна для сучасних промислових установок, де застосування енергоефективних двигунів є обов’язковим або рекомендованим нормативами. Під час вибору контактора для таких двигунів не завжди достатньо орієнтуватися лише на AC-3 — необхідно перевіряти, чи підтримує апарат категорію AC-3e, особливо в системах із частими пусками або важкими умовами розгону.

Категорія AC-4

Категорія застосування AC-4 описує найжорсткіші умови роботи контакторів під час керування асинхронними електродвигунами з короткозамкненим ротором. У цій категорії контактор використовується для частих пусків, зупинок, реверсів і гальмування противмиканням. Вимикання відбувається при великих струмах, близьких до пускових, що створює значне електричне та теплове навантаження на контакти.

На відміну від AC-3, де розмикання здійснюється при номінальному струмі двигуна, в AC-4 контактор розмикає коло при струмах у кілька разів більших за номінальні. Це призводить до інтенсивного утворення електричної дуги та швидкого зносу контактної системи. Саме тому номінальний струм контактора в категорії AC-4 є істотно нижчим, ніж у AC-3 і тим більше ніж у AC-1, навіть для одного й того самого апарата.

Категорія AC-4 застосовується в механізмах з динамічними режимами роботи: підйомно-транспортному обладнанні, кранах, лебідках, пресах, а також у системах із частими реверсами. У сучасних установках такі режими все частіше реалізуються за допомогою частотних перетворювачів, що дозволяє зменшити навантаження на контактори. Проте у класичних схемах прямого керування двигунами правильний вибір контактора за категорією AC-4 є критично важливим для надійності та ресурсу обладнання.

Приклад

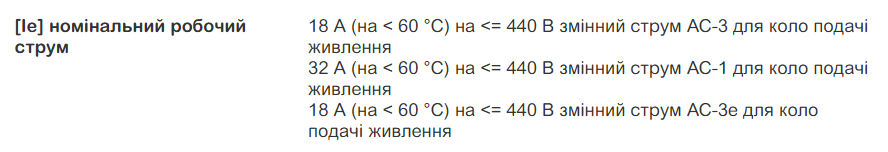

Розглянемо практичний приклад — контактор LC1D18BD. У його назві та основних характеристиках зазначено номінальний струм 18 А, що відповідає роботі в категорії AC-3. Саме на цей параметр найчастіше орієнтуються під час вибору, не звертаючи уваги на категорії застосування. Проте, якщо звернутися до технічної документації, можна побачити, що в категорії AC-1 (резистивне навантаження) цей самий контактор здатний комутувати струм до 32 А.

Це означає, що у випадку, коли контактор використовується для вмикання, наприклад, електронагрівача або ТЕНу, немає технічної необхідності встановлювати дорожчий контактор LC1D32BD з номіналом 32 А. За умови резистивного навантаження LC1D18BD повністю справляється із завданням, забезпечуючи необхідний запас по струму та нормальний ресурс контактів. Таким чином, правильний вибір категорії застосування дозволяє оптимізувати вартість обладнання без втрати надійності.

Водночас ситуація кардинально змінюється, якщо цей самий контактор використовується для керування електродвигуном у важких умовах. У категорії AC-4, яка передбачає часті пуски, зупинки або реверси, LC1D18BD здатний працювати лише з двигуном потужністю близько 4 кВт, що відповідає струму приблизно 12 А. Формально контактор має номінал 18 А, але реальні умови комутації суттєво обмежують його застосування.

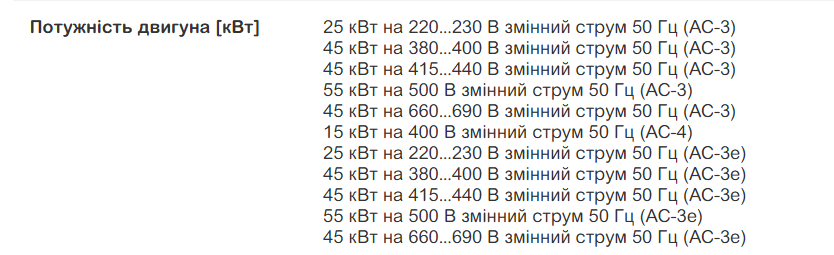

Ще більш показовим є приклад контактора LC1D95BD. У категорії AC-1 він розрахований на струм до 125 А, а в категорії AC-3 — на 95 А, що відповідає його номіналу. Проте при роботі в умовах AC-4, тобто при важкому та частому пуску, цей контактор може забезпечити запуск електродвигуна потужністю лише близько 15 кВт.

При цьому, якщо умови експлуатації відповідають категорії AC-3 — легкий або середній пуск, без частих розгонів і зупинок — той самий LC1D95BD здатний керувати електродвигуном потужністю до 45 кВт. Таким чином, різниця між допустимими потужностями двигуна для одного й того самого контактора може досягати трьох разів залежно від категорії застосування.

Ці приклади наочно демонструють, що номінальний струм, зазначений у назві контактора, не є універсальним показником. Для правильного вибору апарата необхідно обов’язково враховувати категорію застосування та реальні умови роботи навантаження.

Висновок

Категорії застосування контакторів є ключовим параметром, який безпосередньо впливає на їх надійність, ресурс і допустимі режими роботи. Орієнтація лише на номінальний струм, зазначений у назві контактора, без урахування типу навантаження та умов комутації, може призвести як до перевитрат бюджету, так і до передчасного виходу обладнання з ладу.

Один і той самий контактор здатний працювати з принципово різними струмами та потужностями залежно від категорії застосування — від простого резистивного навантаження (AC-1) до важких режимів із частими пусками та реверсами (AC-4). Практичні приклади показують, що різниця в допустимій потужності двигуна може сягати кількох разів, навіть без зміни типу апарата.

Правильний вибір контактора повинен базуватися не лише на струмі та напрузі, а насамперед на характері навантаження, режимі роботи та відповідній категорії застосування. Такий підхід дозволяє підвищити надійність системи, зменшити знос контактів і оптимізувати вартість електротехнічного обладнання.
