Після довгої роботи з контролерами Siemens вирішив спробувати контролери Schneider Electric Modicon M241, M251 та M262. Спочатку це було просто бажання спробувати щось нове, порівняти технології, з якими я звик працювати, з тим, що пропонує інший виробник.

Перше, що кинулося в очі, це програмне забезпечення. Якщо в Siemens я працював через TIA Portal, то для контролерів Modicon потрібно було використовувати EcoStruxure Machine Expert. Логіка роботи та інтерфейс відрізняються дуже суттєво, і на початку це викликало певний дискомфорт. Проте після кількох годин роботи я зрозумів, що все не так складно, як здавалося. Наприклад, інтеграція з периферійними пристроями у Modicon відбувається досить інтуїтивно, а налаштування деяких функцій навіть простіше, ніж у Siemens.

Що стосується самих контролерів, то M241 нагадує Siemens S7-1200 в плані продуктивності та функціональності. Він добре підходить для невеликих завдань автоматизації, особливо там, де не потрібна надмірна кількість вхідних/вихідних сигналів. M251 має трохи більше потужності та кращу гнучкість при роботі з розподіленими системами, що дозволяє використовувати його для середніх за складністю задач. А ось M262 — це вже справжній "монстр", який легко витягує проекти з великими обсягами даних, включаючи IoT-рішення. В порівнянні з Siemens S7-1500, M262 пропонує схожу продуктивність, але виграє у вартості та енергоспоживанні. Головна різниця контролерів S7 та M241, M251 та M262 полягає в тому, що контролери Simatic пристосовані для виконання завдань автоматизації технологічного процесу, а M241, M251 та M262 пристосовані більше для Motion- завдань.

Огляд контролерів Modicon M241, M251 та M262

Кожен із контролерів серії Modicon має свої особливості, які роблять його придатним для різних завдань. Розглянемо їх коротко.

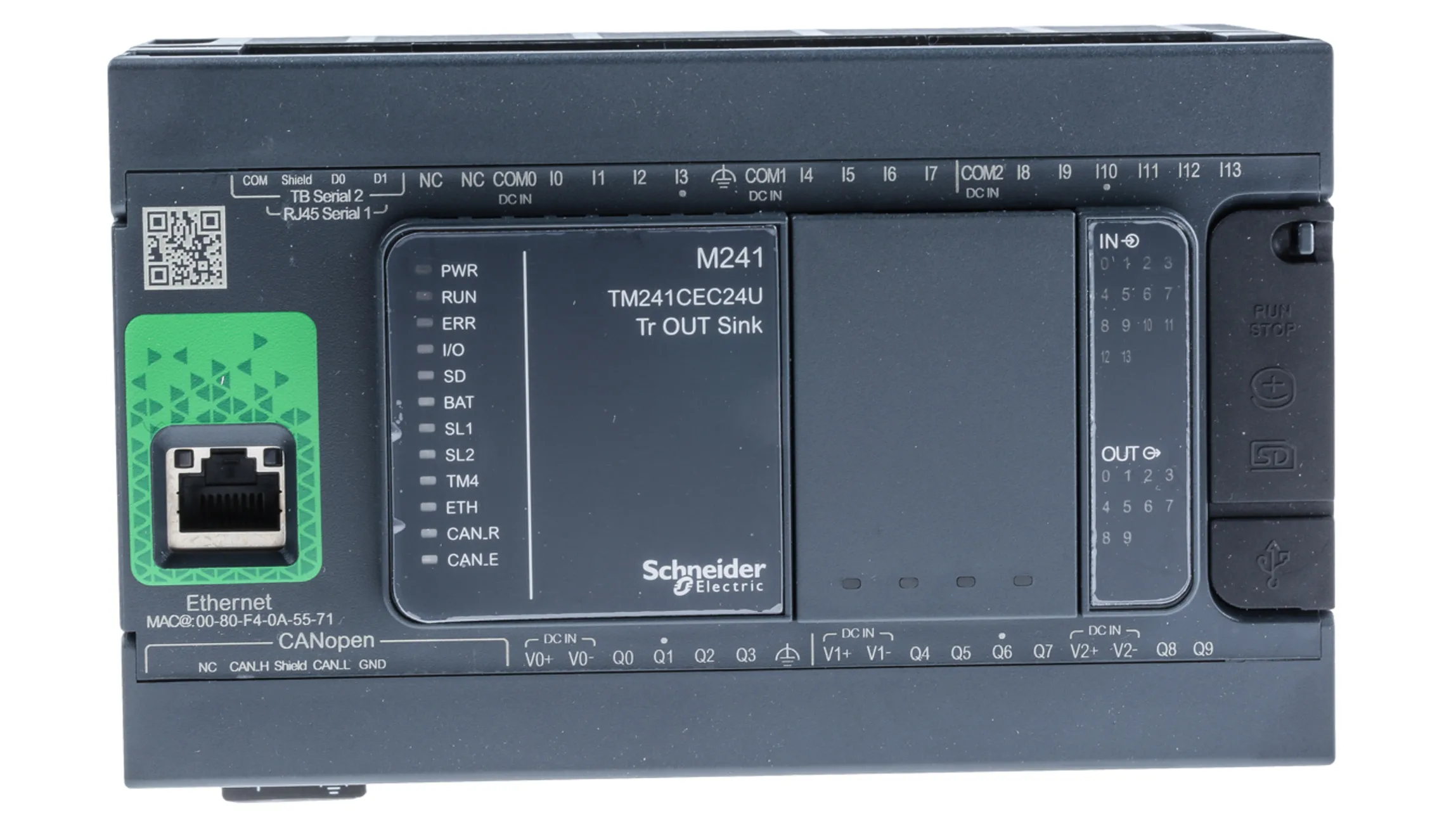

• Modicon M241: Це базовий контролер, що добре підходить для автоматизації невеликих систем. Він має достатню кількість цифрових та аналогових входів/виходів, і його продуктивність можна порівняти з Siemens S7-1200. M241 підтримує такі протоколи, як Modbus TCP та RTU, що дозволяє легко інтегрувати його в існуючі системи. Він оптимізований для машинної автоматизації, але його ресурсів може не вистачати для складніших проєктів. Даний контролер має на борту або 24 або 40 цифрових входів/виходів в залежності від модифікації. Має можливість встановлення модуля Profibus-DP(Slave).

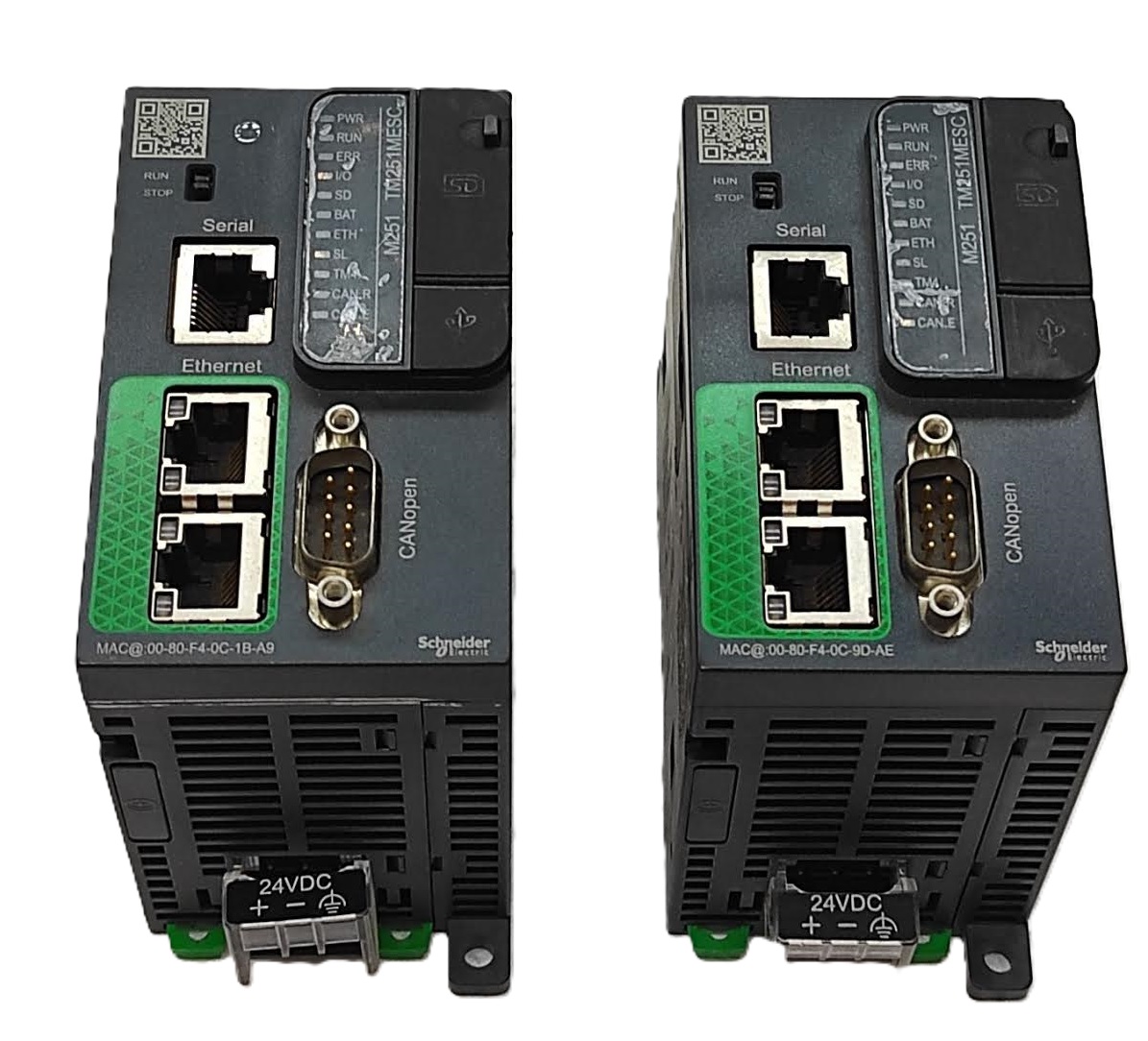

• Modicon M251: Цей контролер є потужнішою версією M241, із розширеними можливостями для підключення та управління розподіленими системами. Завдяки збільшеній кількості портів і кращій підтримці периферійних пристроїв, його можна використовувати для більш складних проєктів. Даний контролер не має на борту ні входів ні виходів(це нагадує S7-1500 контролери в виконанні ET200MP). Має можливість встановлення модуля Profibus-DP(Slave).

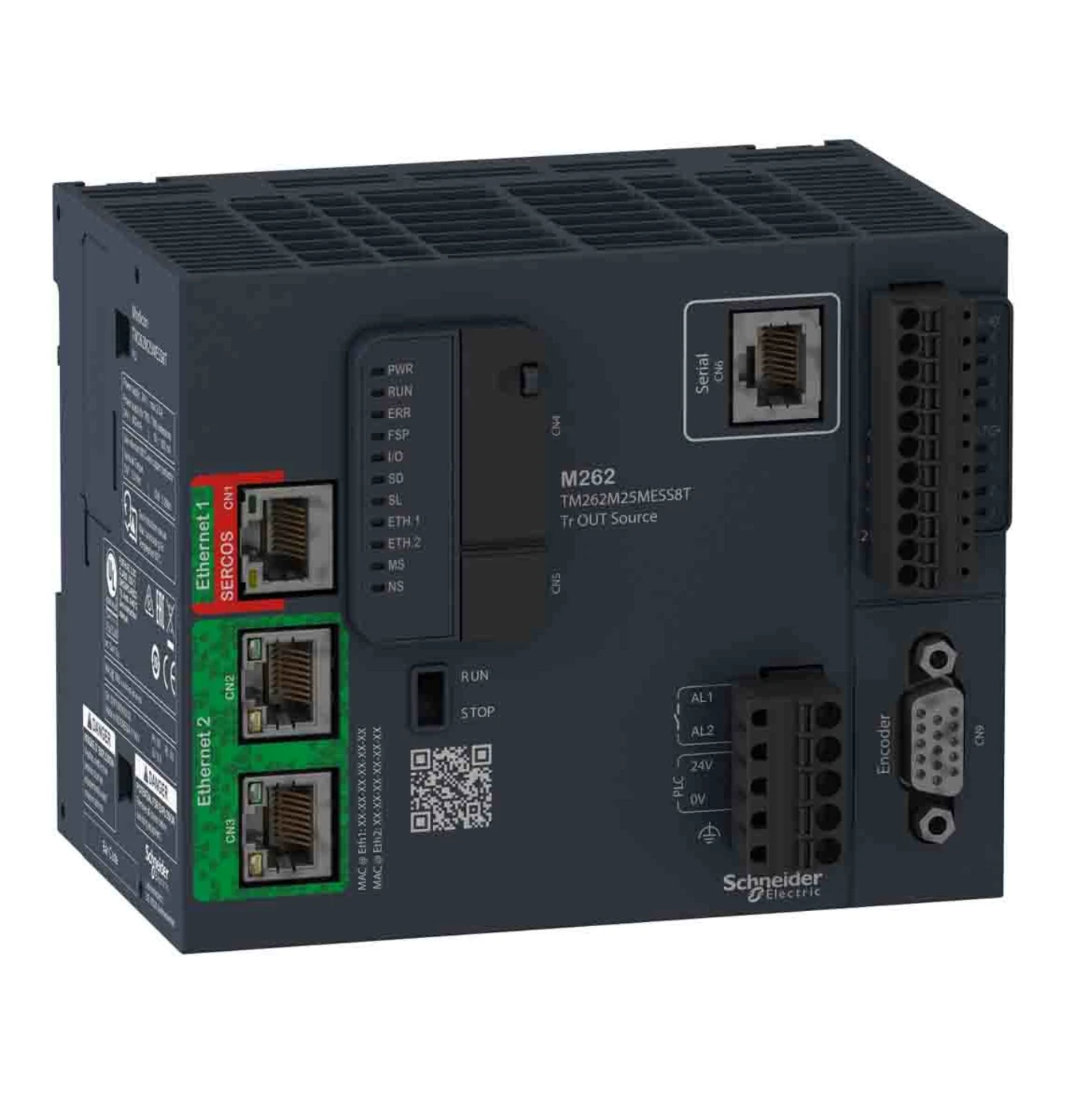

• Modicon M262: Це найпотужніший контролер із цієї серії, який легко справляється із завданнями, що вимагають високої продуктивності. M262 підтримує промислові IoT-рішення та забезпечує швидку обробку даних. В порівнянні з Siemens S7-1500, цей контролер дає приблизно ті самі можливості, але зазвичай обходиться дешевше. Крім того, його гнучкість у підключенні до різних мереж робить його ідеальним для сучасних промислових систем з великою кількістю сенсорів та пристроїв.

Великою перевагою даних контролерів є їхній об’єм оперативної та Flash-пам'яті. Вони дуже великого розміру. Наприклад: в контролера M241 64мб оперативної пам’яті та 128мб Flash-пам’яті з можливістю розширення картою пам’яті до 16Гб. Тим часом в Simatic S7-1215C 100Кб робочої пам’яті, 4Мб Flash-пам'яті та 10Кб retain-пам’яті.

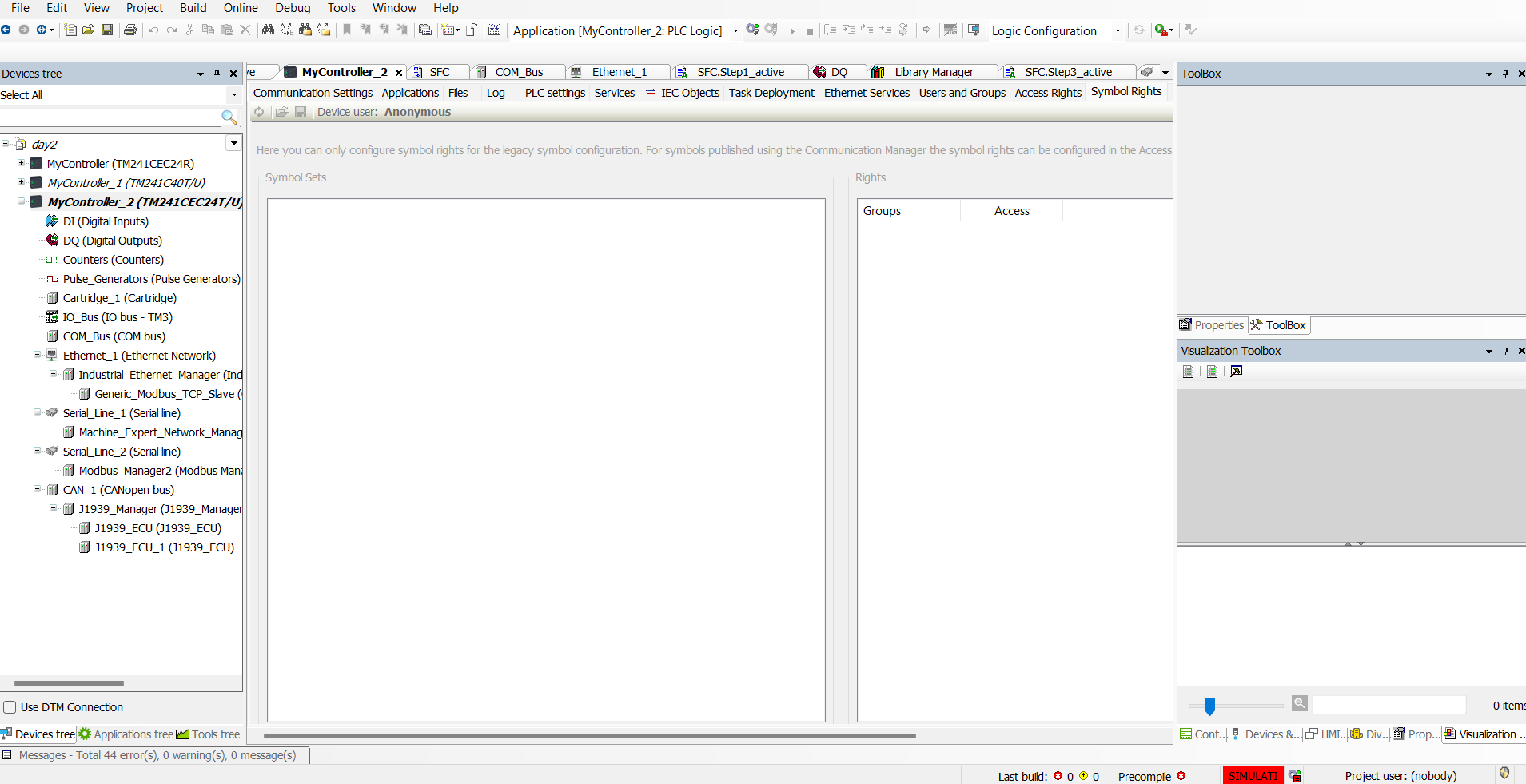

Середовище програмування: EcoStruxure Machine Expert

Як інженер, який звик до роботи в TIA Portal для контролерів Siemens, перехід до EcoStruxure Machine Expert спочатку здавався складним завданням. Це середовище програмування використовується для роботи з контролерами серії Modicon. І хоча на перший погляд інтерфейс виглядає зовсім інакше, ніж те, до чого я звик, з часом я знайшов багато схожих рис.

Перше, що привернуло мою увагу, — це те, що EcoStruxure Machine Expert побудоване на базі платформи CodeSys. Це досить популярне програмне середовище, яке підтримує стандарти IEC 61131-3 і дозволяє програмувати в різних мовах, таких як структурований текст (ST), мова функціональних блоків (FBD), послідовна функціональна діаграма (SFC), а також звичайна релейна логіка (LD).

Для мене, як інженера, звиклого до мови LD у TIA Portal, можливість продовжити роботу на тій самій мові в EcoStruxure була великим плюсом. Проте інтерфейс налаштувань та конфігурації різниться, і знадобилося трохи часу, щоб звикнути до іншої логіки структурування проєктів. На відміну від Siemens, де більшість налаштувань чітко розподілені по вкладках, в EcoStruxure іноді потрібно більше часу на пошук необхідних функцій.

Однією з найсильніших сторін CodeSys, яку я оцінив, є його гнучкість та підтримка різних виробників обладнання. Це означає, що навчившись працювати на Modicon, я зможу з легкістю перейти на контролери інших брендів, які також використовують CodeSys, не витрачаючи багато часу на освоєння нового програмного забезпечення.

Стандарти IEC 61131-3 і підтримка різних мов програмування

Як я вже згадав, CodeSys підтримує стандарти IEC 61131-3, що дозволяє програмувати на різних мовах. Це дає великий простір для вибору стилю програмування, особливо якщо є потреба в різних рівнях абстракції.Для тих, хто звик до роботи з Siemens, можливість використовувати FBD або ST буде дуже корисною. Проте EcoStruxure Machine Expert також дозволяє працювати в інших мовах, що робить його більш універсальним.

Шина TM3 у контролерах Modicon: що це таке і як працює

Окрім основних характеристик і функціональних можливостей контролерів Modicon M241, M251 та M262, важливо також звернути увагу на їхню модульну шину TM3, яка відіграє важливу роль у масштабуванні систем автоматизації.

Що таке шина TM3?

Шина TM3 — це модульна система розширення для контролерів Modicon, яка дозволяє додавати нові входи/виходи (I/O) до базового контролера без необхідності використання додаткових зовнішніх компонентів або пристроїв. Вона використовується в першу чергу з контролерами Modicon M221, M241 і M251 і дозволяє збільшувати кількість вхідних та вихідних сигналів у проєктах, що потребують додаткової гнучкості.

Основні можливості шини TM3

1. Модульність і масштабованість: Шина TM3 дозволяє підключати різні модулі входів/виходів — як цифрових, так і аналогових. Це дає можливість розширювати систему автоматизації в міру зростання потреб проєкту без необхідності змінювати базовий контролер або додавати зовнішні блоки I/O. Модулі легко приєднуються до контролера за допомогою спеціального механізму кріплення, що забезпечує швидку інтеграцію.
2. Гнучка конфігурація: Модулі TM3 підтримують різні конфігурації, що дозволяє підлаштовувати систему під конкретні потреби. Наприклад, можна додати лише ті типи входів або виходів, які необхідні для поточного завдання, без необхідності встановлювати надлишкові компоненти.
3. Широка лінійка модулів: Шина TM3 підтримує великий асортимент модулів, включаючи:
   • Цифрові входи та виходи (DI, DO).
   • Аналогові входи та виходи (AI, AO).
   • Модулі релейних виходів.
   • Спеціальні модулі, такі як лічильники чи температурні входи.
4. Підтримка швидких I/O: Для задач, що вимагають високої швидкості обробки сигналів (наприклад, керування двигунами чи іншими системами реального часу), є можливість використовувати швидкі модулі I/O. Це забезпечує низькі затримки в передачі сигналів і високу точність управління.
5. Інтеграція з контролерами: Модулі TM3 безпосередньо підключаються до контролерів через вбудовані слоти. Це робить їх частиною основної системи і дозволяє контролеру безпосередньо керувати всіма підключеними модулями без додаткових налаштувань. Наявність такого інтерфейсу дозволяє скоротити кількість проводів і зменшити складність системи, що є великим плюсом при монтажі та обслуговуванні.

Незважаючи на свої переваги, шина TM3 має деякі обмеження. Наприклад, максимальна кількість модулів, які можна підключити до одного контролера становить 14 модулів. Крім того, швидкість обробки сигналів на деяких модулях може бути нижчою, ніж у вбудованих входів/виходів контролера.

Висновок

Контролери Modicon M241, M251 та M262 — це надійні рішення для різних рівнів автоматизації, кожен із яких має свої унікальні характеристики та підходить для певних типів задач. Після першого знайомства з ними я зрозумів, що вони можуть бути гарною альтернативою контролерам Siemens, особливо в проєктах, де важливі співвідношення продуктивності, функціональності та вартості.

• Modicon M241 — ідеальний варіант для невеликих систем автоматизації, таких як управління окремими машинами чи установками, де не потрібна велика кількість входів/виходів та висока продуктивність. Він може бути порівняний із Siemens S7-1200 у плані продуктивності, але зазвичай є доступнішим за ціною.

• Modicon M251 — підходить для середніх проєктів, де потрібно більше входів/виходів і з'єднання з розподіленими системами. Його можна використовувати для керування виробничими лініями чи середньо-складними об'єктами автоматизації. За функціональністю він може конкурувати з Siemens S7-1200, але пропонує трохи більше гнучкості при налаштуванні зв'язку між пристроями.

• Modicon M262 — це високопродуктивний контролер, який підходить для складних проєктів автоматизації з великими обсягами даних, інтеграції з IoT, промислового інтернету речей та інших сучасних рішень. У порівнянні з Siemens S7-1500, M262 має схожу продуктивність, проте часто коштує дешевше, що робить його привабливим вибором для масштабних проєктів.
