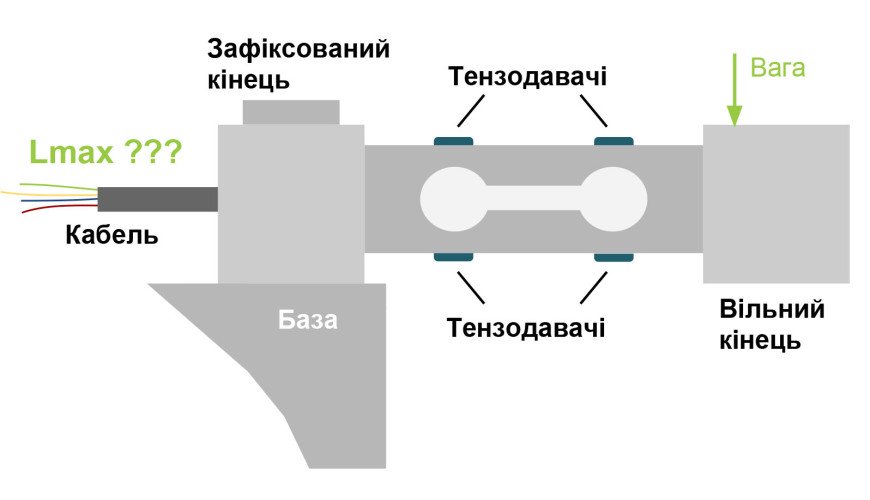

Дуже часто при використанні вагового модуля SIWAREX WP231 або тензодатчиків загалом виникає питання: яка ж є максимально допустима довжина кабелю, що можна використовувати без шкоди для точності вимірювань?

Ця стаття покликана дати вичерпну відповідь на це питання, пояснюючи всі необхідні параметри, формули та нюанси, які допоможуть визначити оптимальну довжину кабелю для вашої системи.

Для визначення максимальної довжини кабелю необхідно знати наступні параметри:

• площу перерізу провідника кабелю
• електричний опір між вхідними терміналами RLC(Ом) тензодатчика
• кількість тензодатчиків.

При використанні вагових перетворювачів допустимий двосторонній опір кабелів становить приблизно 10% від опору між вхідними терміналами тензодатчика. Відповідно, односторонній опір становить близько 5%. Опір мідних проводів з площею перерізу 1 мм² розраховується як 0,02 Ом/м.

Формула для одного тензодатчика виглядає так:

максимальна довжина кабелю = допустимий опір кабелю ÷ опір кабелю на метр.

Коли використовується два або більше тензодатчика, формула така:

максимальна довжина кабелю = допустимий опір кабелю ÷ опір кабелю на метр ÷ кількість тензодатчиків.

Розглянемо приклад розрахунку максимальної довжини кабелю при використанні трьох тензодатчиків:
Згідно даташіту на тензодавач RLC становить 800 Ом. Допустимий опір кабелю становить 5%. Кабелі тензодатчика мають площу перерізу 0,5 мм², опір складає 0,04 Ом/м.
Максимальна довжина кабелю = 800 х 0,05 ÷ 0,04 ÷ 3
У цьому випадку максимальна довжина кабелю становить 333 м.

Незважаючи на те, що розрахована довжина складає 333 м, в деяких умовах (наприклад, в зонах з високим рівнем електромагнітного шуму) може бути неможливо використовувати кабель такої довжини.

Нижче приведені розрахункові довжини для найбільш розповсюджених комбінацій переріз кабелю / електричний опір між вхідними терміналами RLC

Площа перерізу кабелю: 0.5 мм²

Опір між вхідними терміналами тензодатчика: 350 Ом

Площа перерізу кабелю: 1.25 мм²

Опір між вхідними терміналами тензодатчика: 350 Ом

Площа перерізу кабелю: 0.5 мм²

Опір між вхідними терміналами тензодатчика: 800 Ом

Площа перерізу кабелю: 1.25 мм²

Опір між вхідними терміналами тензодатчика: 800 Ом

На завершення

Правильний розрахунок максимальної довжини кабелю є ключовим фактором для забезпечення точності і надійності вашої вагової системи. Якщо у вас виникнуть сумніви або питання, не соромтеся звертатися за консультаціями до наших спеціалістів – ми завжди готові допомогти вам знайти оптимальне рішення.
