Аналізатор струму — це багатофункціональний вимірювальний прилад, призначений не лише для контролю струму та напруги, а й для детального аналізу параметрів електричної мережі.

Нещодавно до мене потрапив аналізатор струму Phoenix Contact EEM-MA770, який дозволяє отримати повну картину стану електромережі в реальному часі.

Основні характеристики:

• Тип вимірювання струму: через трансформатори струму до 5 А
  (також доступні модифікації з підтримкою котушок Роговського)
• Інтерфейси зв’язку:
  Modbus TCP (додатково доступні версії з Profinet, Modbus RTU, EtherNet/IP)
• Максимальна вимірювальна напруга (без трансформатора напруги): до 690 В
• Основні вимірювані параметри:
  • напруга (фазна, лінійна)
  • струм(по кожній фазі)
  • потужність (активна, реактивна, повна)
  • коефіцієнт потужності (cos φ, PF)
  • гармоніки струму та напруги (до 63-ї)
  • облік електроенергії (до 4 тарифних зон)
• Живлення: 24 V DC
• Конструктивне виконання:
  прилад виконаний у врізному (панельному) формфакторі.

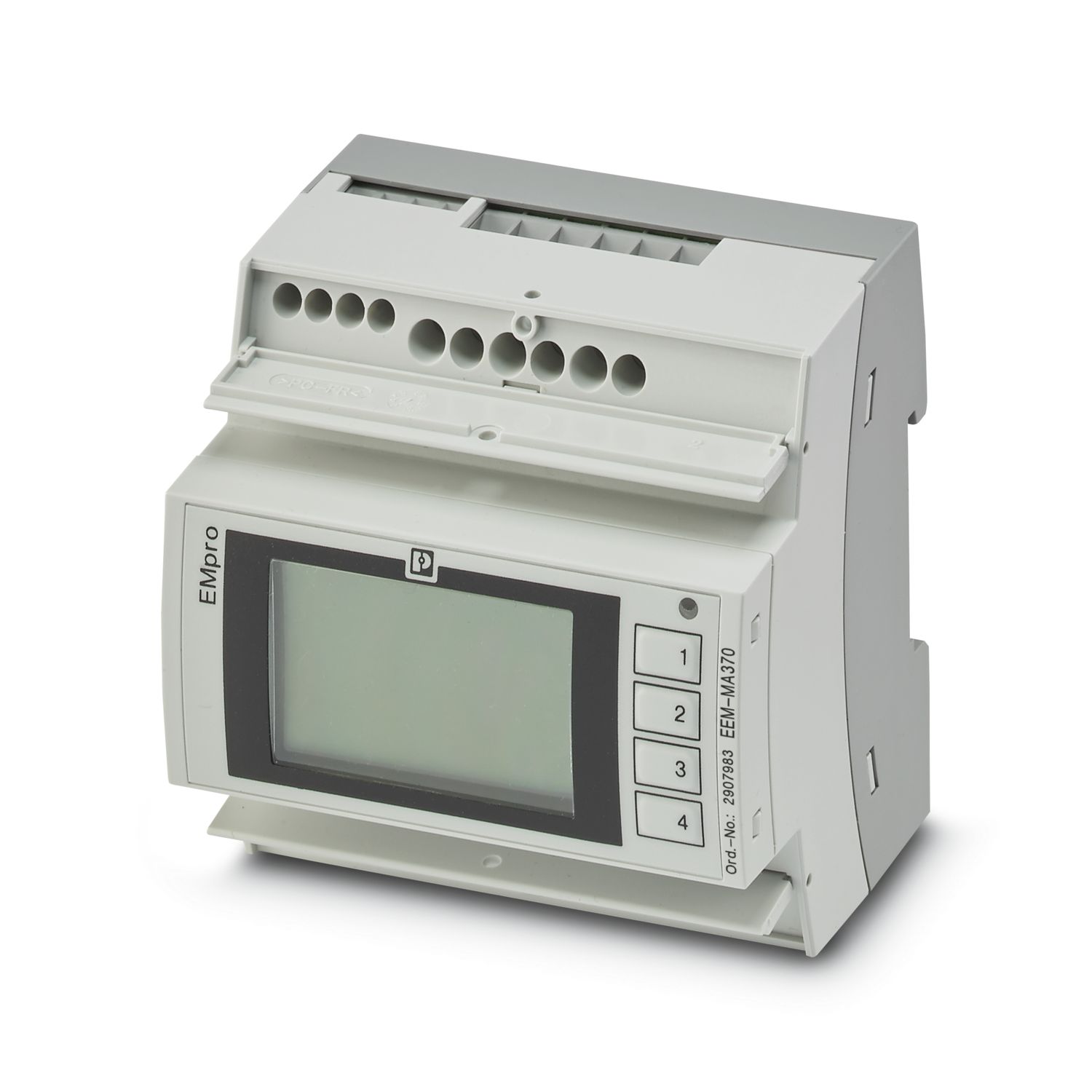

Також у лінійці Phoenix Contact доступні моделі з монтажем на DIN-рейку.

Даний аналізатор струму підтримує різні схеми підключення та вимірювання, не обмежуючись конфігурацією 3L+N, 3CT. Це дозволяє використовувати прилад у різних типах електромереж. Масштабування трансформаторів струму та трансформаторів напруги гнучко налаштовується у широкому діапазоні. Завдяки цьому відсутня необхідність ручного перерахунку вимірюваних значень — прилад автоматично враховує задані коефіцієнти.

Аналізатор також передбачає можливість захисту налаштувань:

• доступ до параметрів масштабування може бути обмежений паролем;

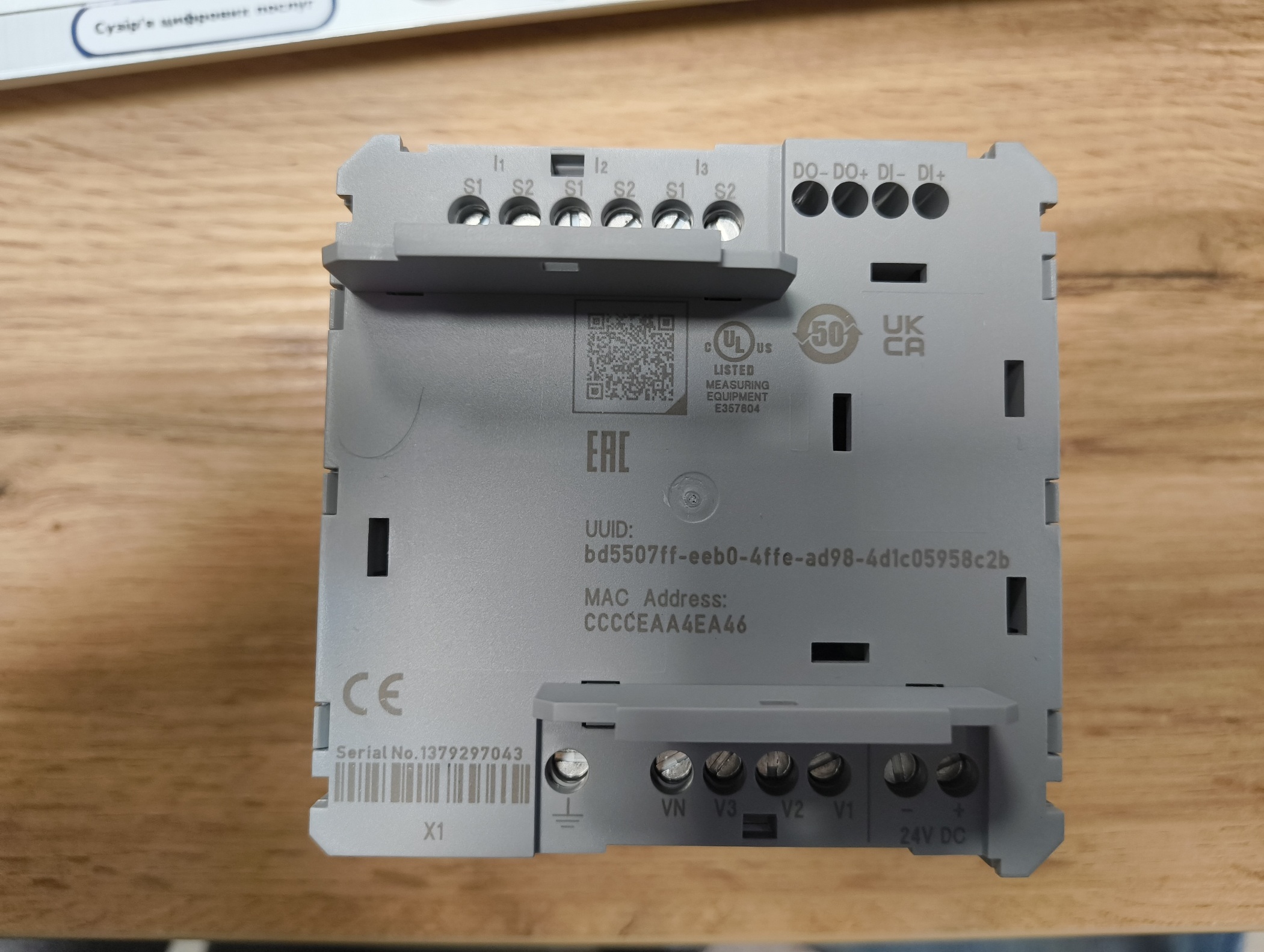

• клемні кришки виконані незнімними та мають отвори для встановлення пломб.

Це дозволяє використовувати прилад у системах комерційного обліку електроенергії.

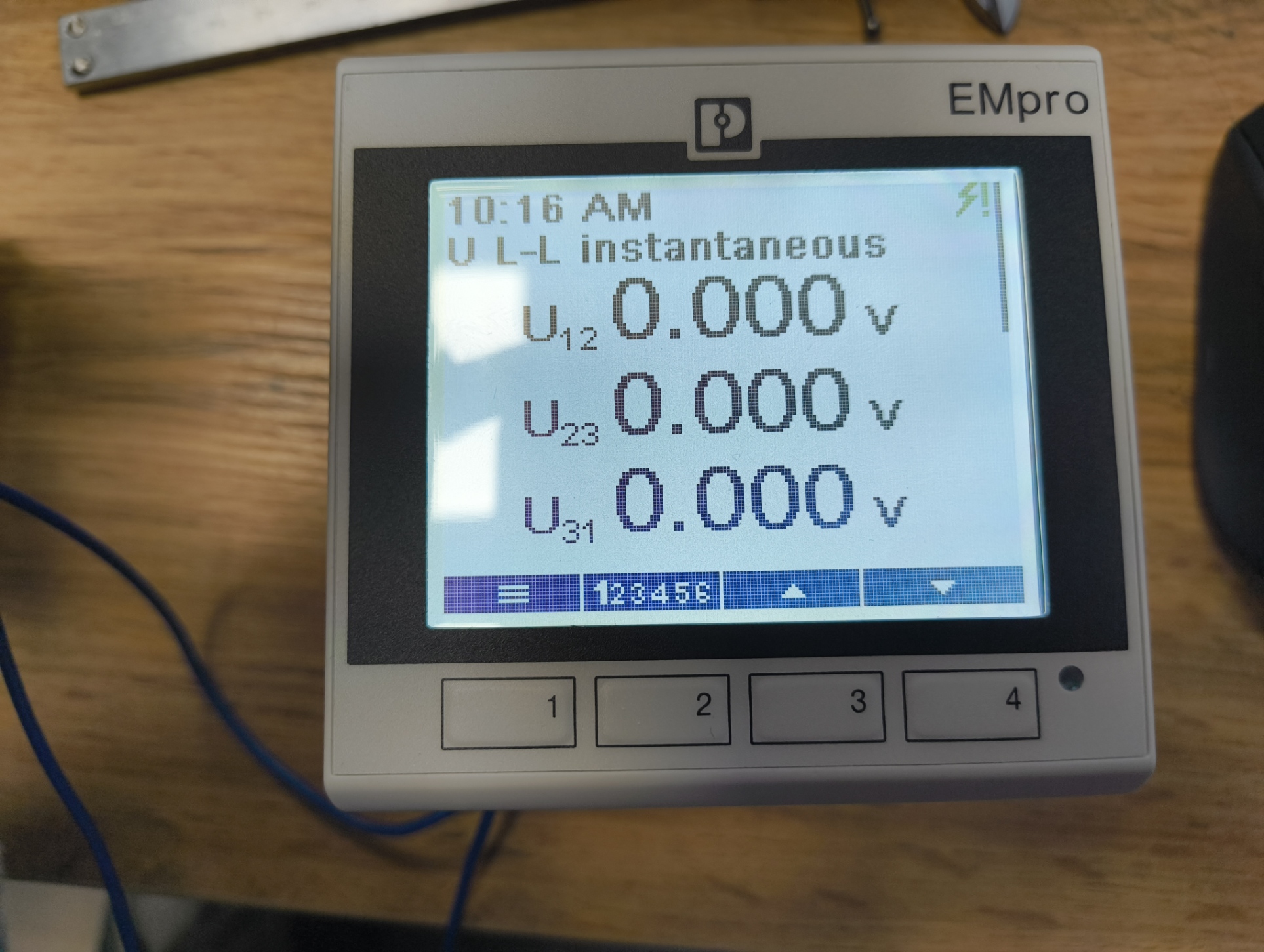

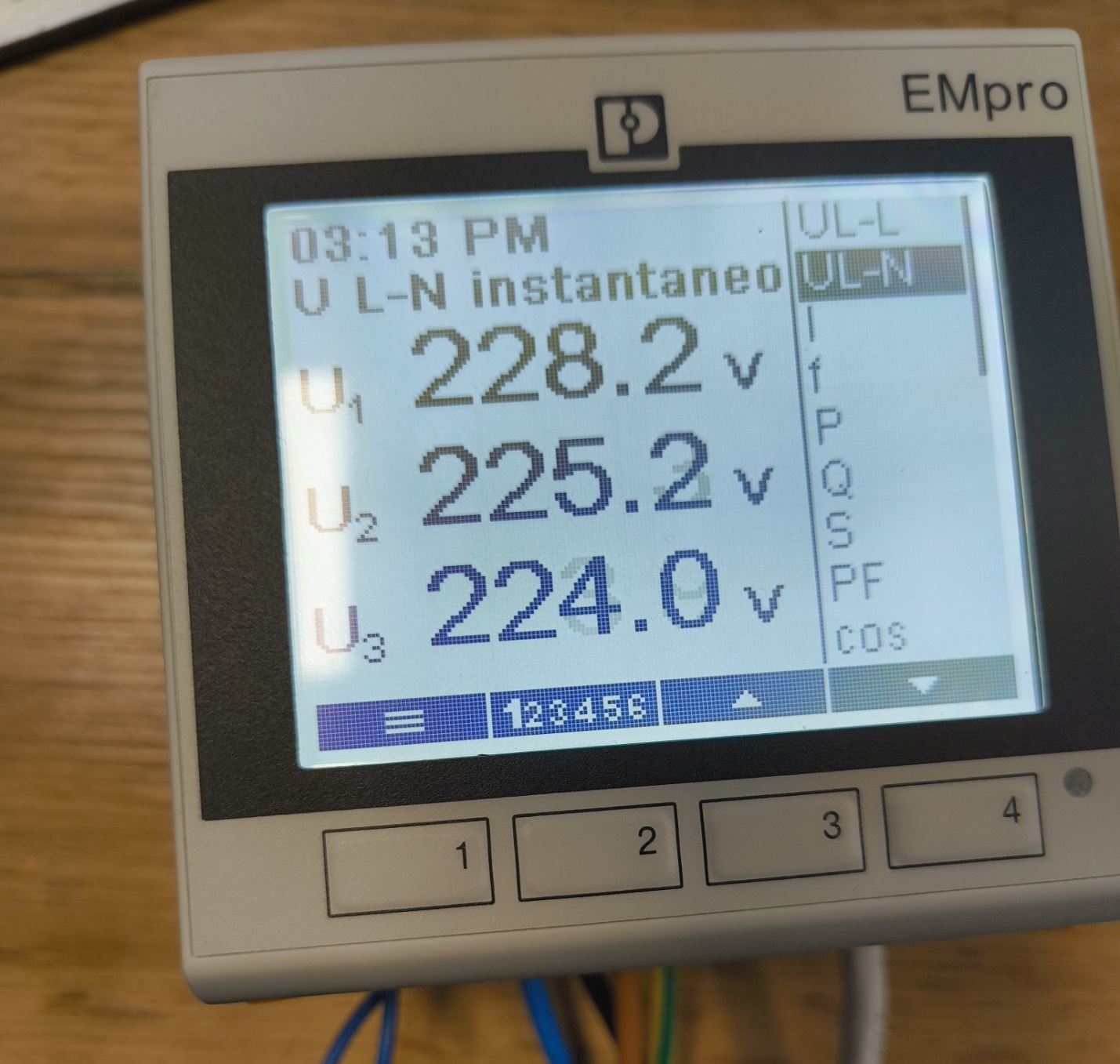

Групи вимірюваних параметрів

Всі параметри структуровані у зручні групи:

• U L-L — лінійна напруга
• U L-N — фазна напруга
• I — струм
• P — активна потужність
• Q — реактивна потужність
• S — повна потужність
• f - частота мережі
• COS — cos φ
• PF — коефіцієнт потужності
• Кут фаз
• Напрямок обертання фаз

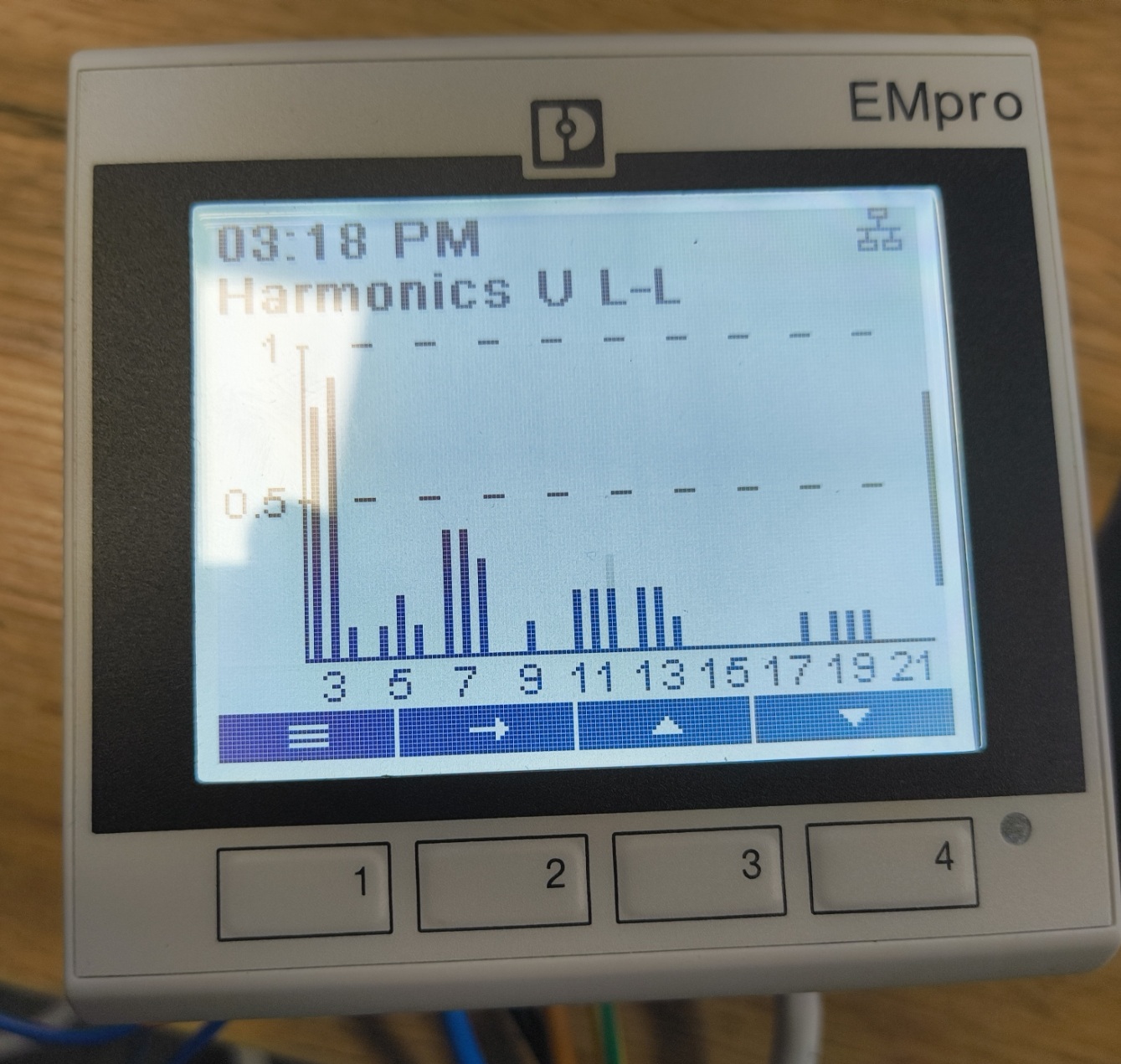

• HU L-L / HU L-N — гармоніки напруги
• HI L-L / HI L-N — гармоніки струму
• Лічильники електроенергії

Перемикання між групами здійснюється за допомогою кнопок 3 та 4, що забезпечує швидкий доступ до необхідної інформації.

Аналізатор також зберігає мінімальні, максимальні та середні значення вимірюваних параметрів. Це суттєво спрощує аналіз режимів роботи мережі та оцінку енергоспоживання.

Веб сервер

Однією з ключових переваг даного аналізатора струму є наявність вбудованого веб-сервера. Це дозволяє здійснювати підключення, моніторинг і налаштування пристрою віддалено, без використання додаткового програмного забезпечення — фактично «з коробки».

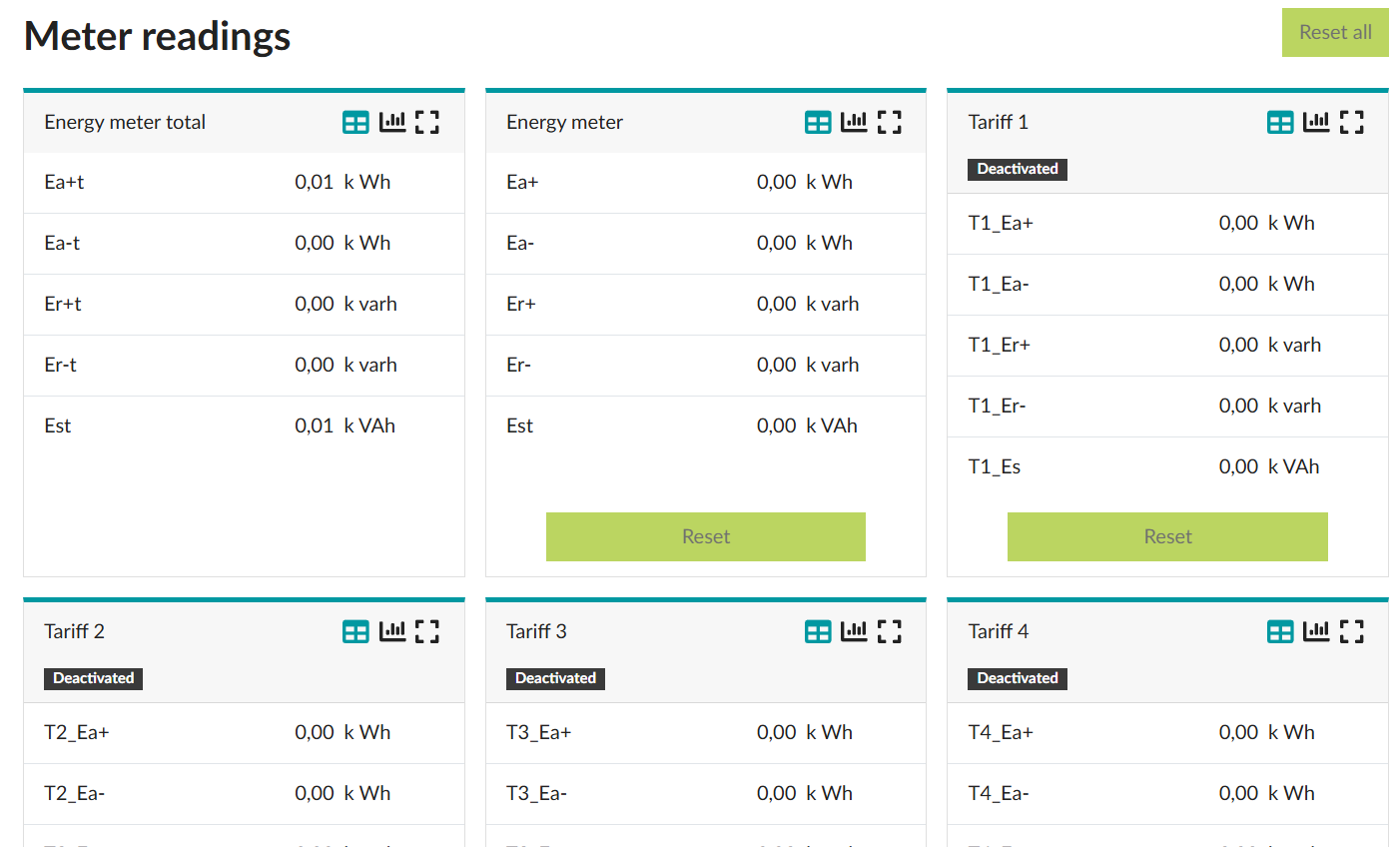

Окремої уваги заслуговує функціонал обліку електроенергії.

Аналізатор підтримує до 4 тарифних зон, кожна з яких може бути налаштована незалежно.
Доступні варіанти активації зон:

• за часом і датою (тарифні графіки);
• за сигналом з дискретного входу.

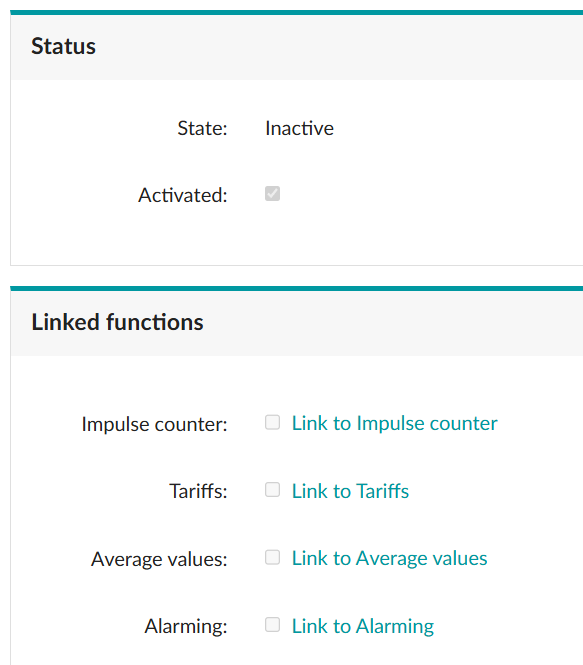

Дискретний вхід має розширений функціонал і може використовуватись не лише для перемикання тарифних зон.

Зокрема, доступна можливість роботи в режимі імпульсного лічильника. У цьому режимі:

• пристрій підраховує кількість імпульсів;
• виконує масштабування у фізичні величини відповідно до налаштувань.

Це дозволяє використовувати аналізатор не тільки для обліку електроенергії.
Наприклад, можна організувати облік споживання газу когенераційною установкою (у м³), що дає змогу коректно розраховувати собівартість генерації. Також можна підключити класичний лічильник електроенергії і не буде потреби вручну ходити і читати показники.

Дискретний вихід також є функціонально гнучким і може бути прив’язаний до різних подій або параметрів, зокрема:

• напрямку обертання фаз
  (що дозволяє використовувати прилад як реле контролю чергування фаз);
• перевищення порогових значень;
• імпульсного виходу (наприклад, для передачі енергії на зовнішні системи обліку).

Аналізатор підтримує REST API, що значно спрощує його інтеграцію в сучасні ІТ-системи, SCADA та АСКУЕ. Це дозволяє легко організувати збір даних, аналітику та диспетчеризацію без прив’язки до конкретного ПЗ виробника.

Висновок

Аналізатор струму Phoenix Contact EMPro є універсальним і функціонально насиченим рішенням для контролю параметрів електромережі. Прилад поєднує в собі широкий набір вимірювальних можливостей, гнучке налаштування, підтримку сучасних протоколів зв’язку та зручні інструменти інтеграції.

Наявність вбудованого веб-сервера, REST API, розширеного функціоналу дискретних входів/виходів і підтримки багатозонного обліку електроенергії дозволяє використовувати його не лише як вимірювальний прилад, а як повноцінний елемент систем енергоменеджменту та автоматизації.

Окремо варто відзначити можливість адаптації під різні задачі — від класичного енергомоніторингу до обліку сторонніх ресурсів, таких як газ або інші імпульсні величини.

З урахуванням доступного функціоналу, гнучкості налаштування та можливостей інтеграції, даний аналізатор можна вважати одним із найбільш функціонально насичених рішень у своєму класі. У багатьох сценаріях він здатен замінити одразу кілька окремих пристроїв, що робить його особливо цікавим для промислового застосування.
