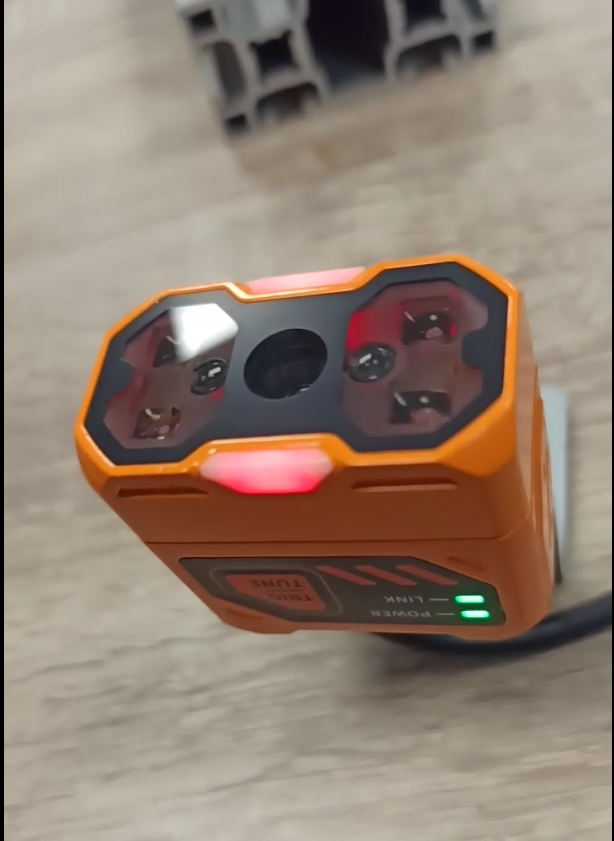

Сучасні камери машинного зору активно використовуються для автоматизації виробничих процесів, що потребують високоточної візуальної обробки даних. Камера Akusense VDS10 належить до цієї категорії пристроїв і поєднує в собі високу швидкість зйомки, точність, адаптивність та гнучкі можливості для інтеграції з різноманітними системами управління, включаючи автоматизовані системи керування технологічними процесами

Основні технічні характеристики

• Роздільна здатність: 1280x800, що дозволяє досягти високої точності зображень.
• Фокусування: широкий діапазон фокусної відстані, що дозволяє легко адаптуватися до різних умов.
• Інтерфейси для зв'язку: Profinet, Ethernet-IP, MODBUS TCP, RS232 і 3 цифрових виходи, що дозволяє легко інтегрувати камеру з різноманітними контролерами та системами.
• Живлення: 24В, у комплекті постачається блок живлення.

Огляд Програмного забезпечення

Для налаштування та керування камерою Akusense VDS10 використовується програма MJ_AiSensor. Вона забезпечує користувачам зручний інтерфейс, однак, повний переклад з китайської мови ще не завершений.

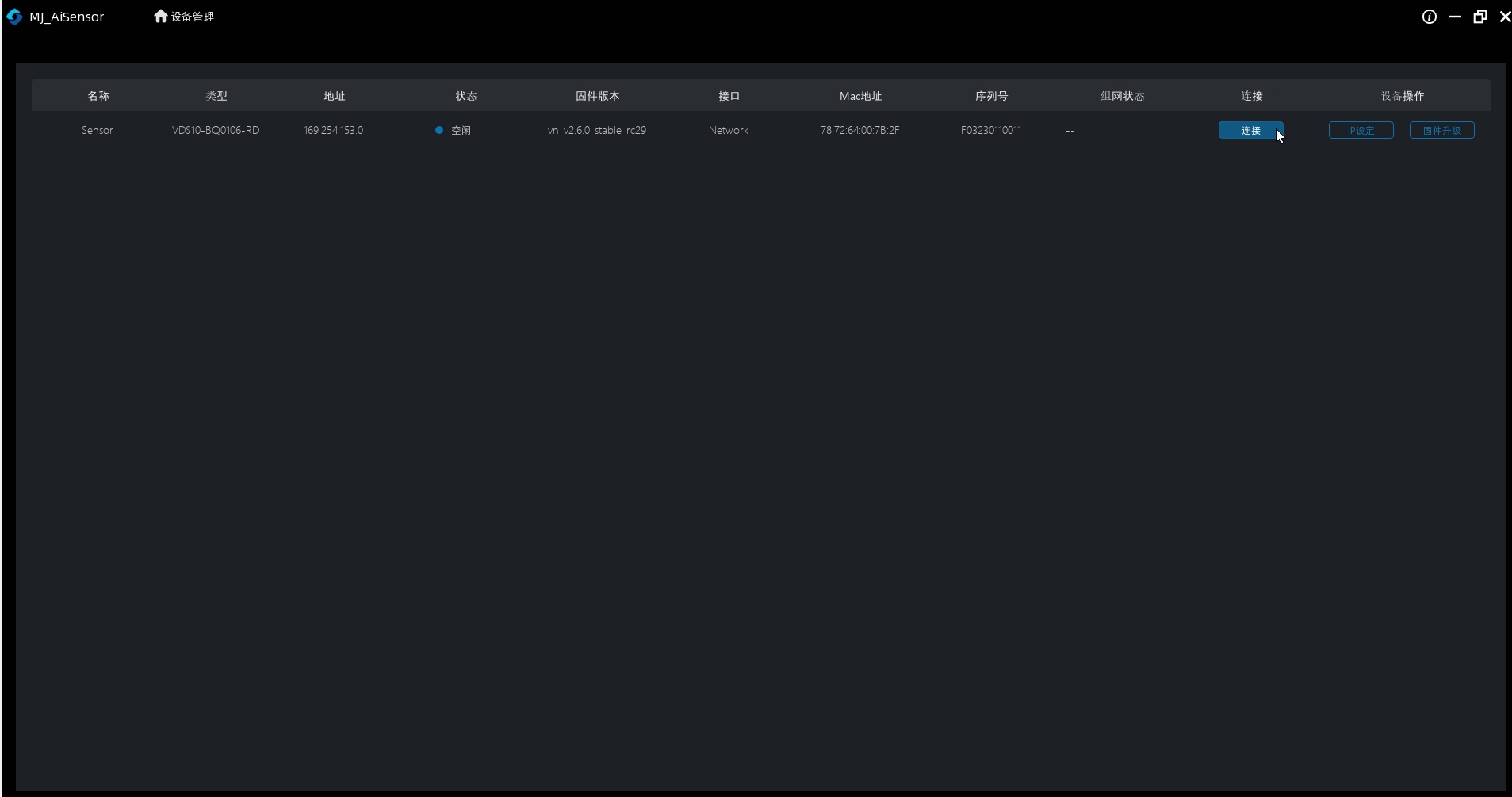

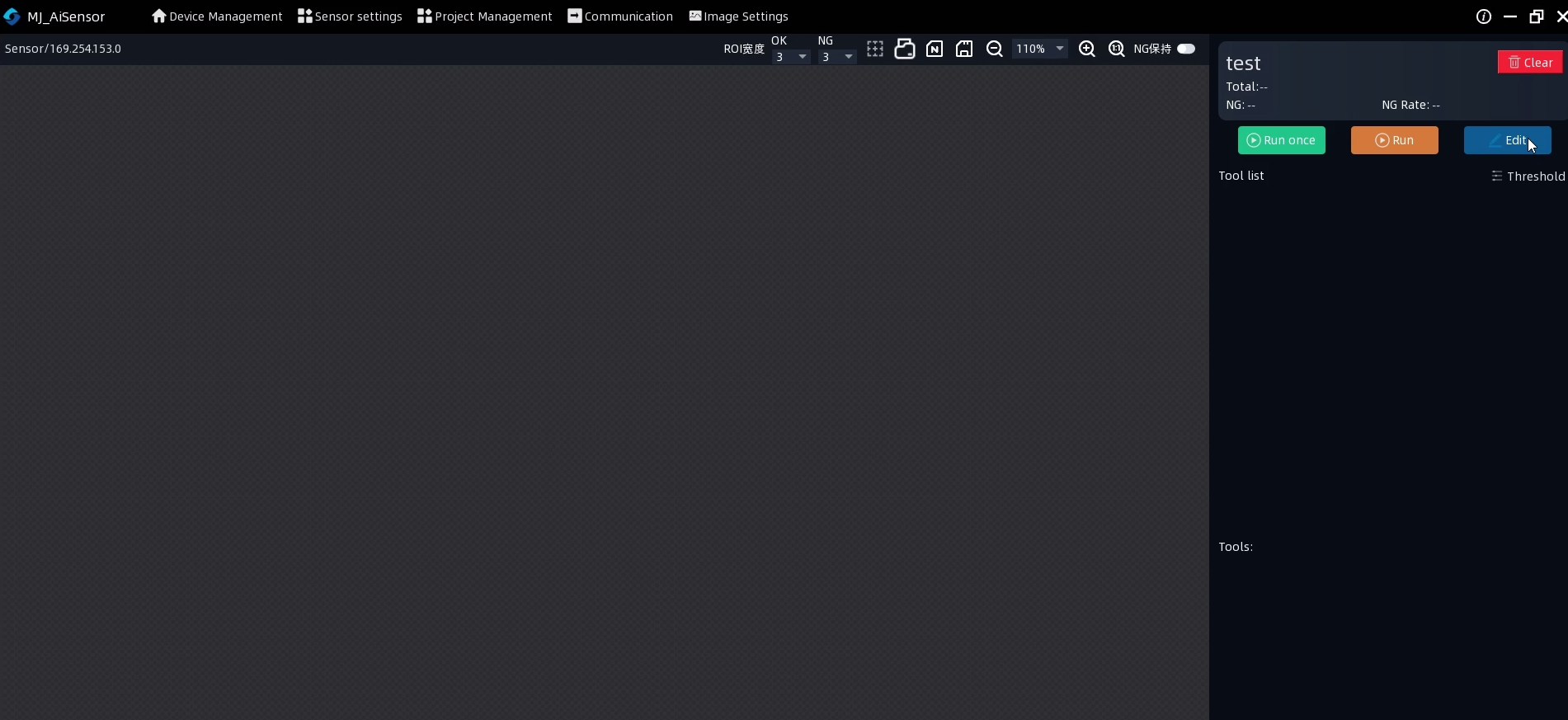

Після запуску програми відкривається Device Manager, де потрібно встановити з’єднання з камерою. В цій програмі нажаль немає емулятора, тому щоб продовжити потрібно підключитись до камери.

Після підключення до камери з’являється можливість відкрити проєкт, який завантажений в камеру

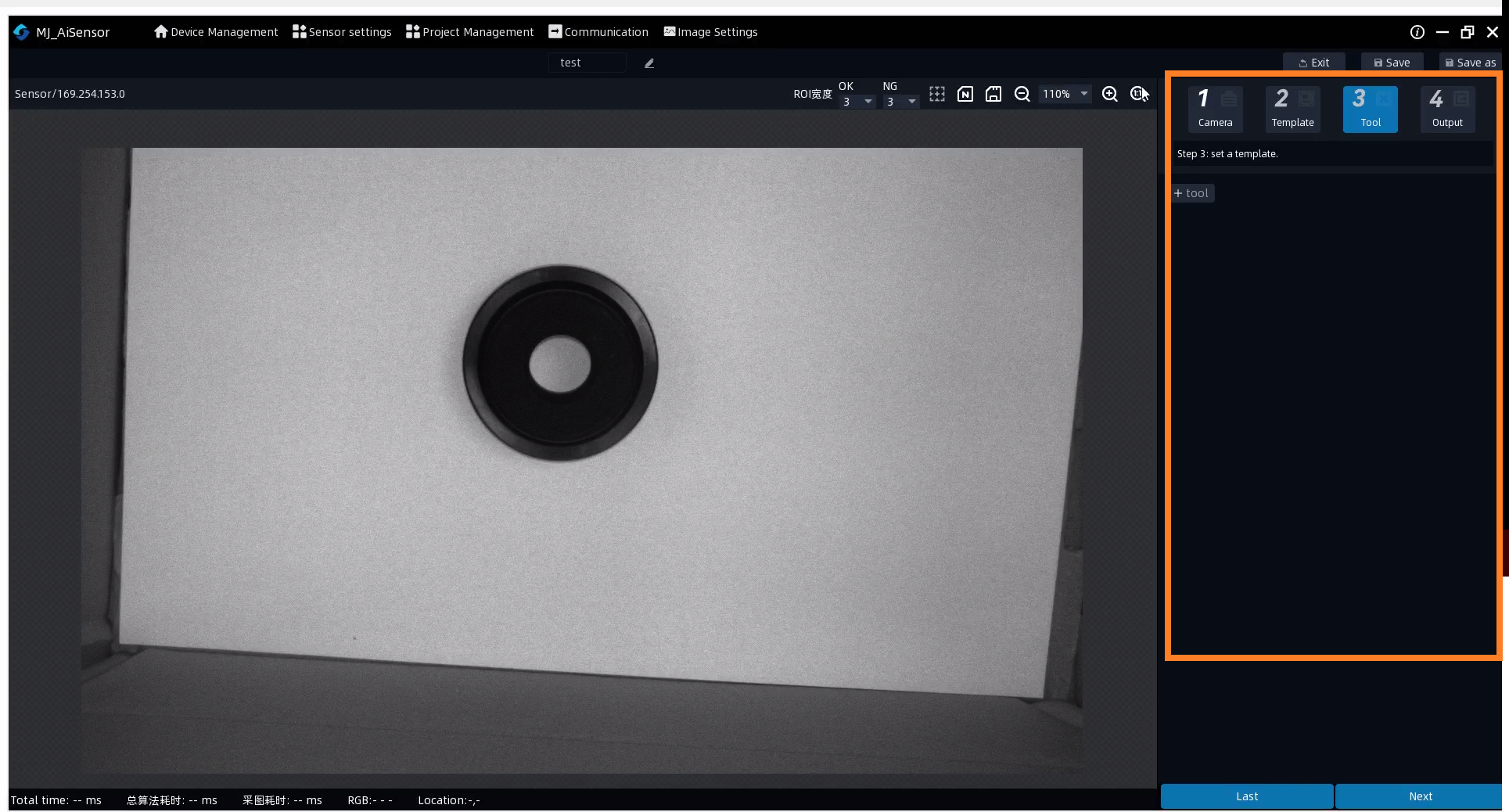

Після завантаження проекту в нас з’являється можливість взаємодії з 4 меню:

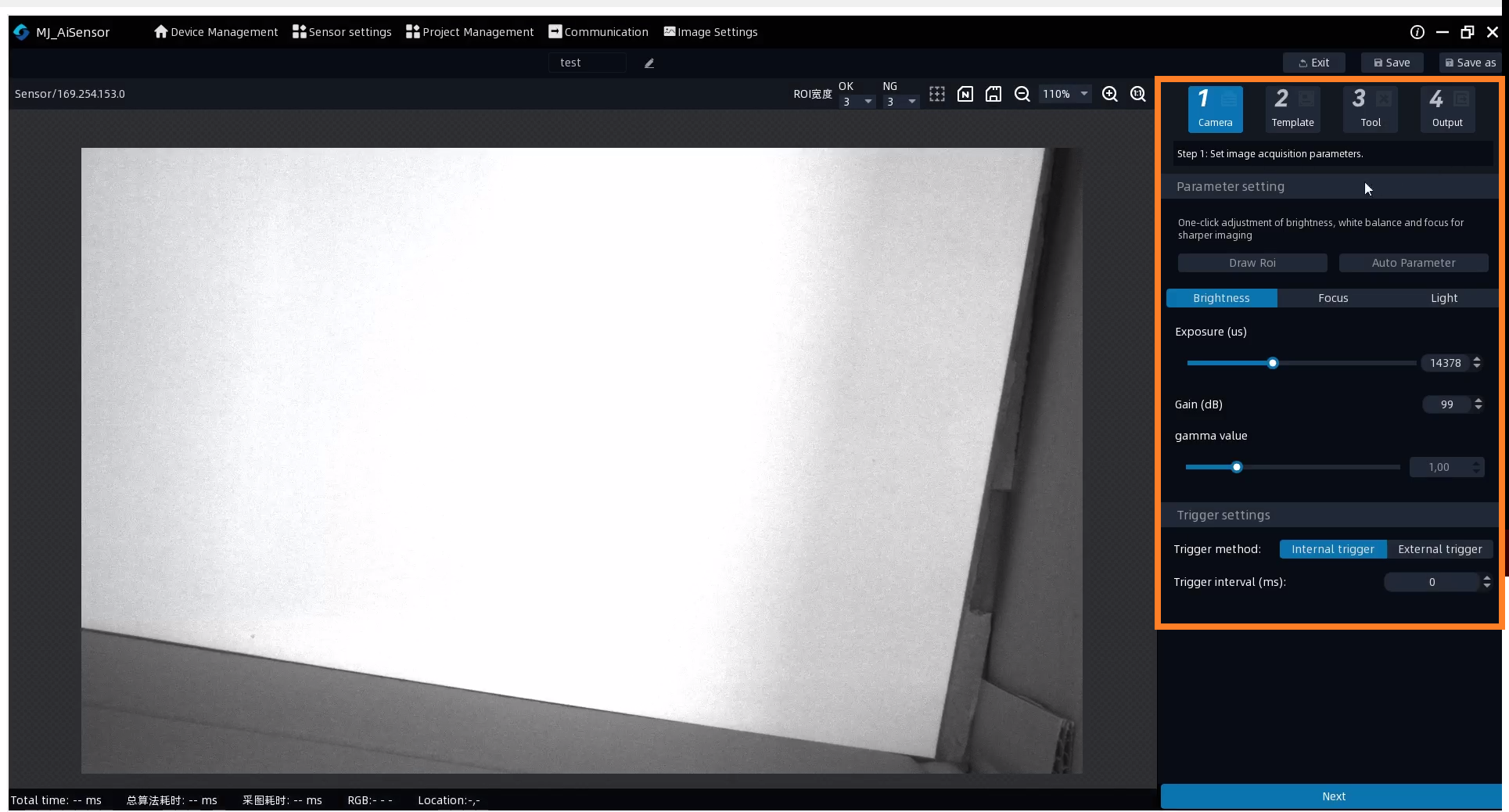

1. Налаштування камери: Фокусна відстань, експозиція, підсвітка, корекція гамми

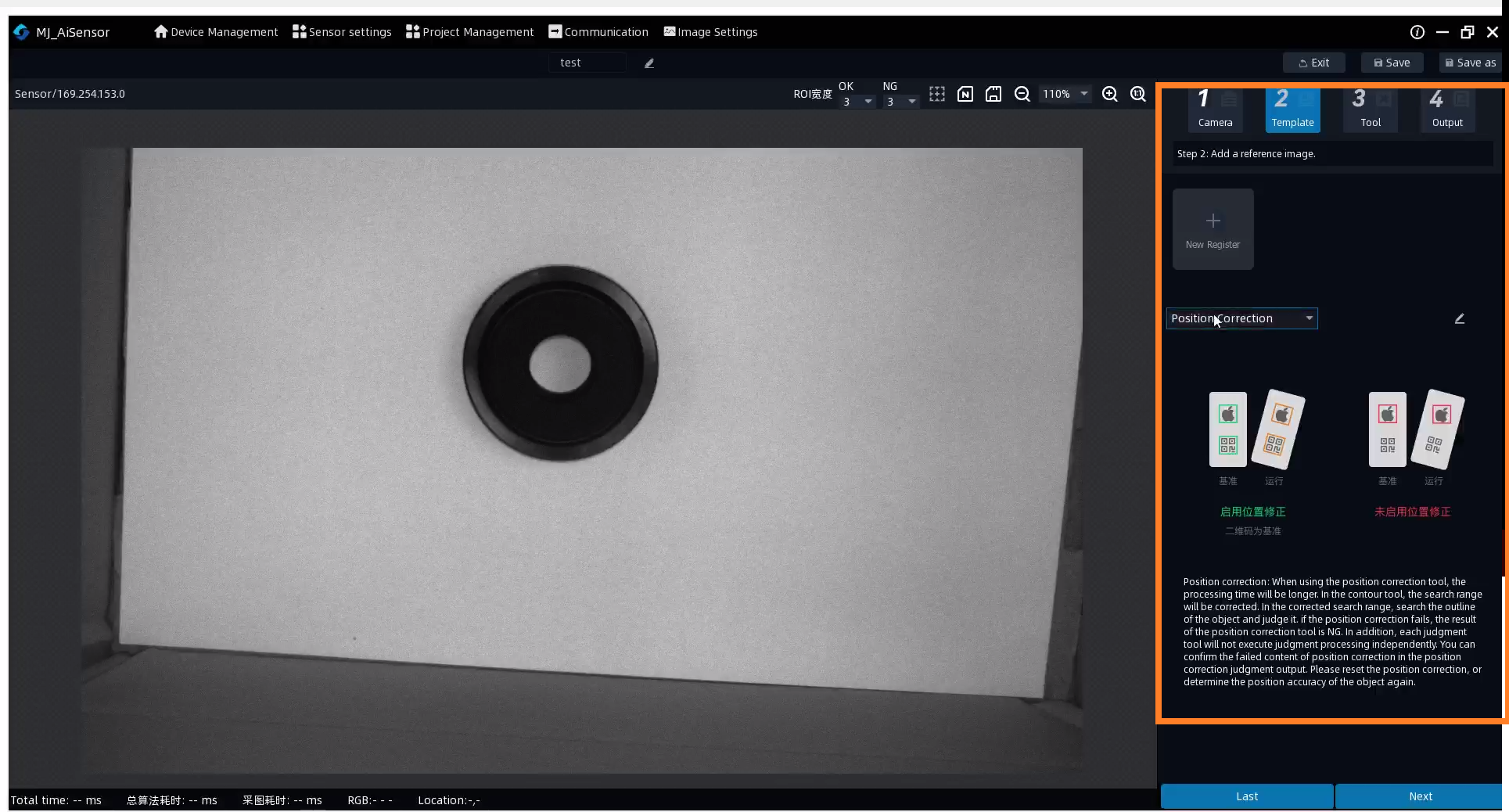

2. Налаштування шаблону: Так як камера не надає можливості змінювати параметри детекторів в online режимі, необхідно створити шаблон. Це фотографія об'єктів, відносно якої ми вже налаштовуємо детектори
3. Налаштування детекторів: Додавання нових, видалення, редагування
4. Налаштування виходів: Налаштування цифрових виходів, передача даних, умови передачі даних

Детектори

Детектори є ключовими елементами в камерах машинного зору, що дозволяють перетворювати світлову інформацію на електричні сигнали, які згодом аналізуються системою для прийняття рішень. У процесі обробки зображень ці компоненти визначають точність і швидкість реакції системи, забезпечуючи її високу чутливість до дрібних деталей. Сучасні камери оснащені різноманітними типами детекторів, кожен із яких має свої особливості і призначення, що дозволяє підлаштовуватися під різні завдання: від контролю якості продукції до розпізнавання об'єктів у реальному часі.

Детектори визначають якість зображення, чіткість деталей та здатність розпізнавати об’єкти при різних умовах освітлення та відстані. Завдяки постійному вдосконаленню цих компонентів, камери машинного зору стають усе більш ефективними, що дозволяє впроваджувати їх у більш складні та вимогливі виробничі процеси.

Нижче огляд доступних детекторів в даній камері.

Детектор Circle

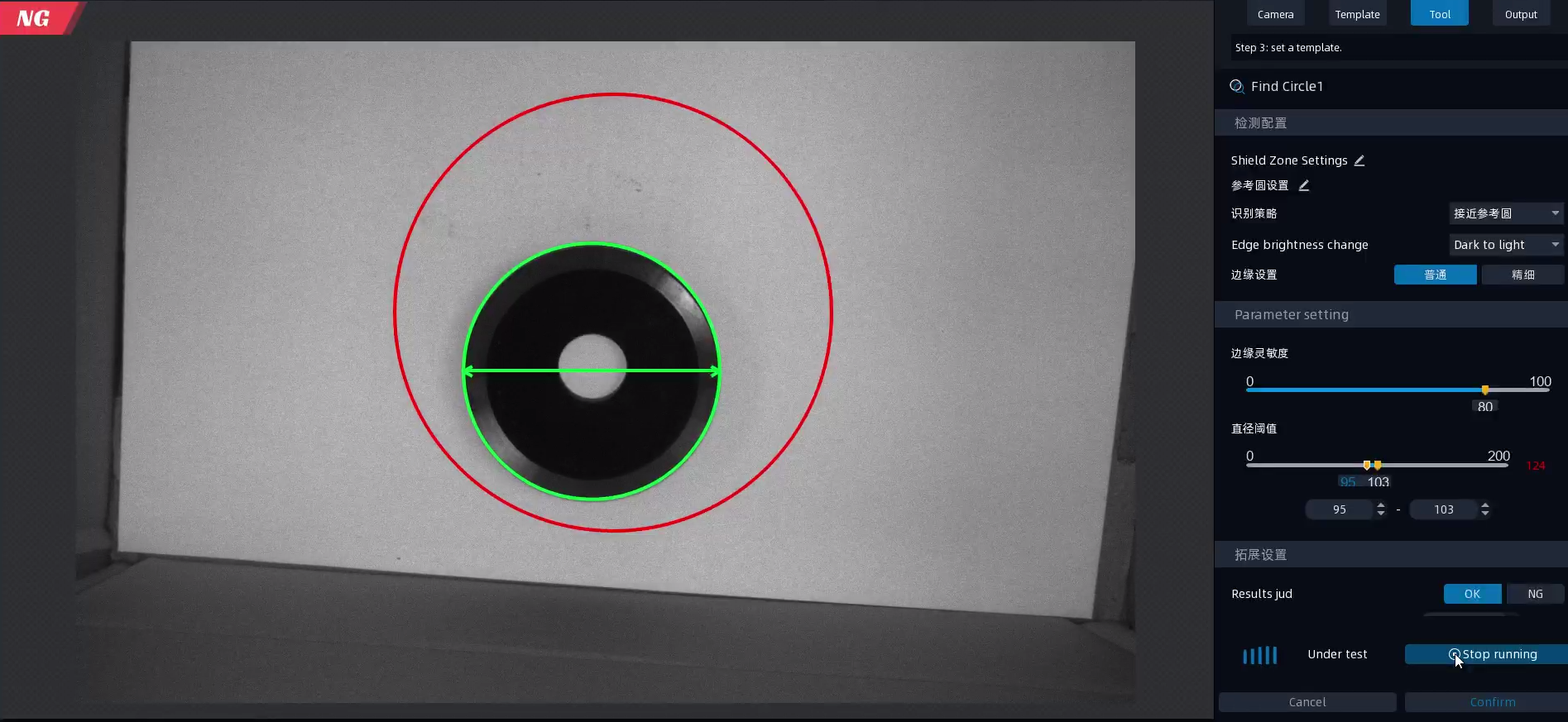

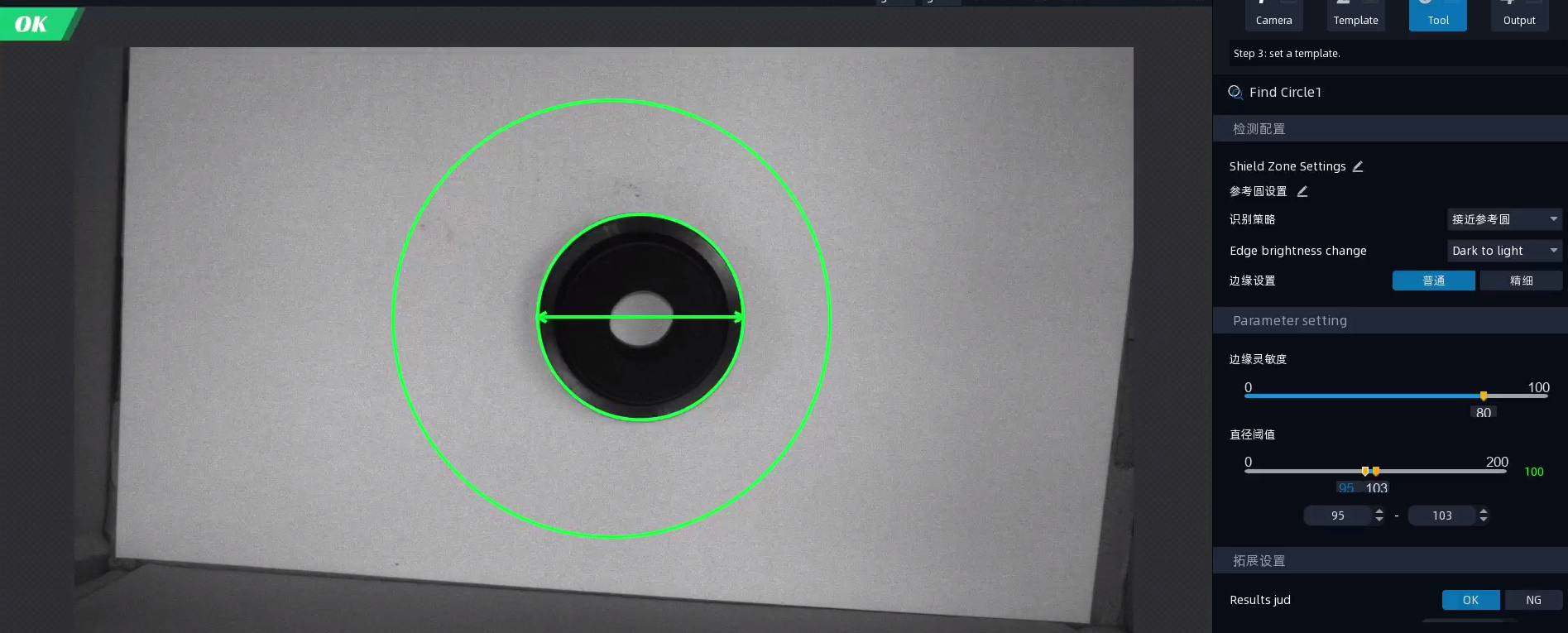

Цей детектор використовується для перевірки діаметру предмету. Є можливість налаштувати розмір зони виявлення, вимірювання внутрішнього або зовнішнього діаметру та допустимі границі розміру предмету.

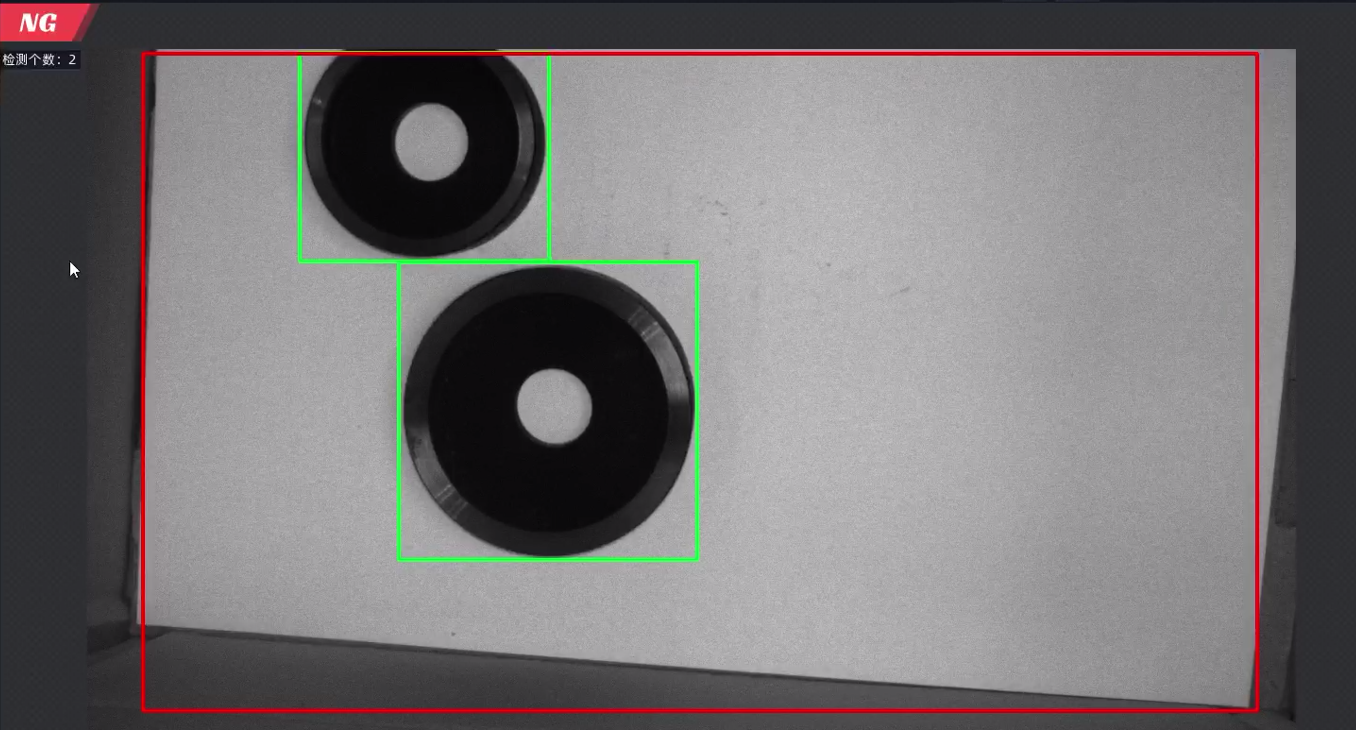

Приклад: Предмет діаметром 100 одиниць з допустимими значеннями 95-103 буде розпізнаний як валідний, тоді як предмет діаметром 124 одиниці вийде за встановлені межі.

Детектор Find Blob

Цей детектор шукає любі фігури які підпадають під зону виявлення та певні налаштування сірого і вираховує площу цих зон. Результат потім перевіряється під вимоги до площі.

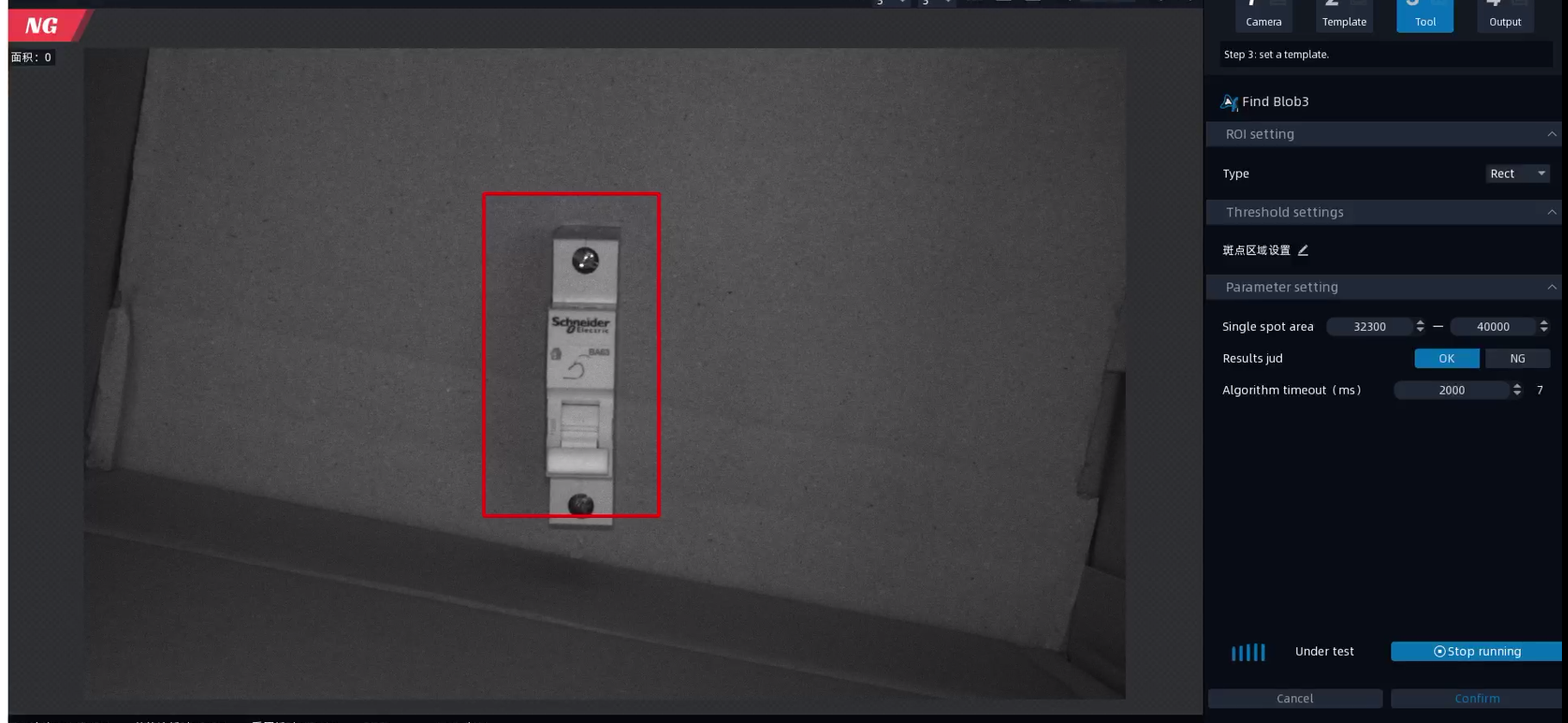

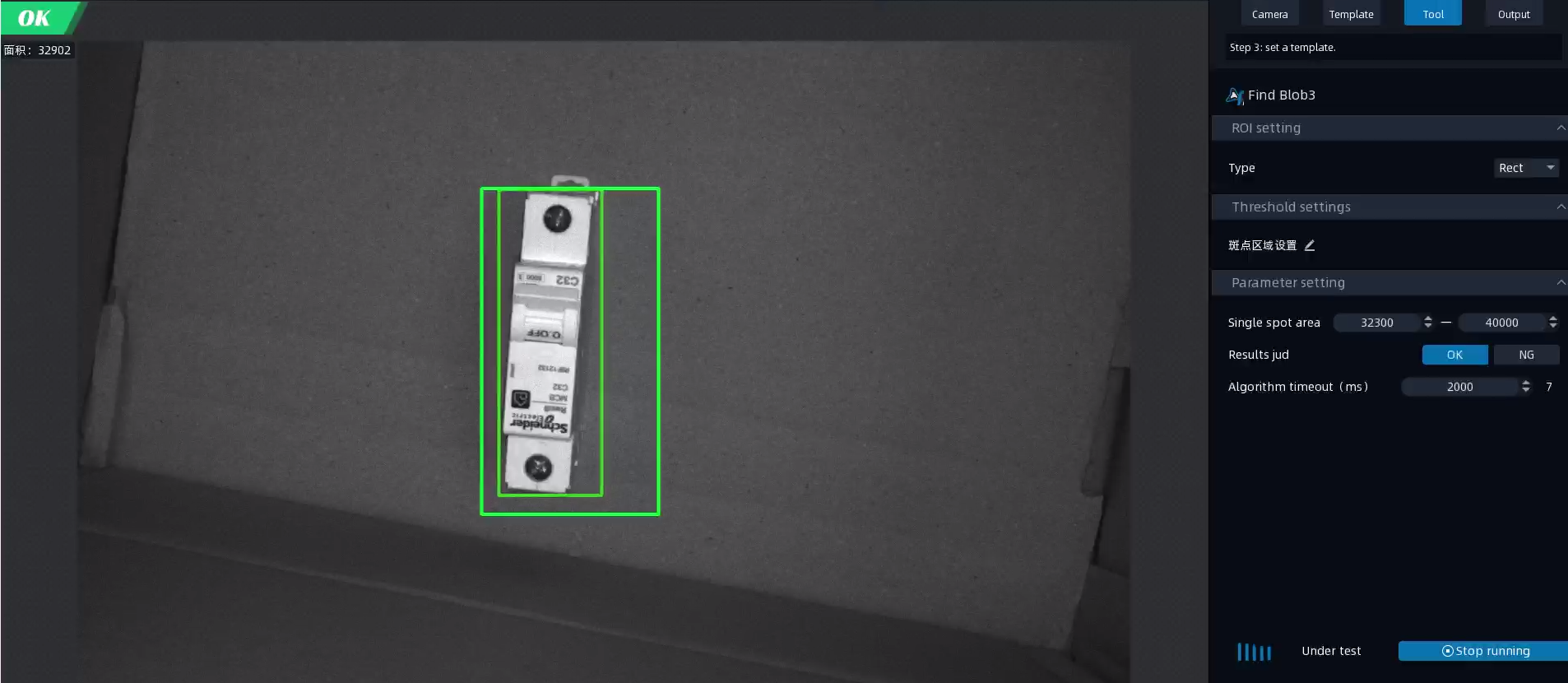

Приклад: Використовується для перевірки автоматів захисту. Наприклад, налаштування на білий колір дозволяє розпізнати тільки білі елементи, а сірий автомат буде проігноровано (результат False).

Детектор Blob counter

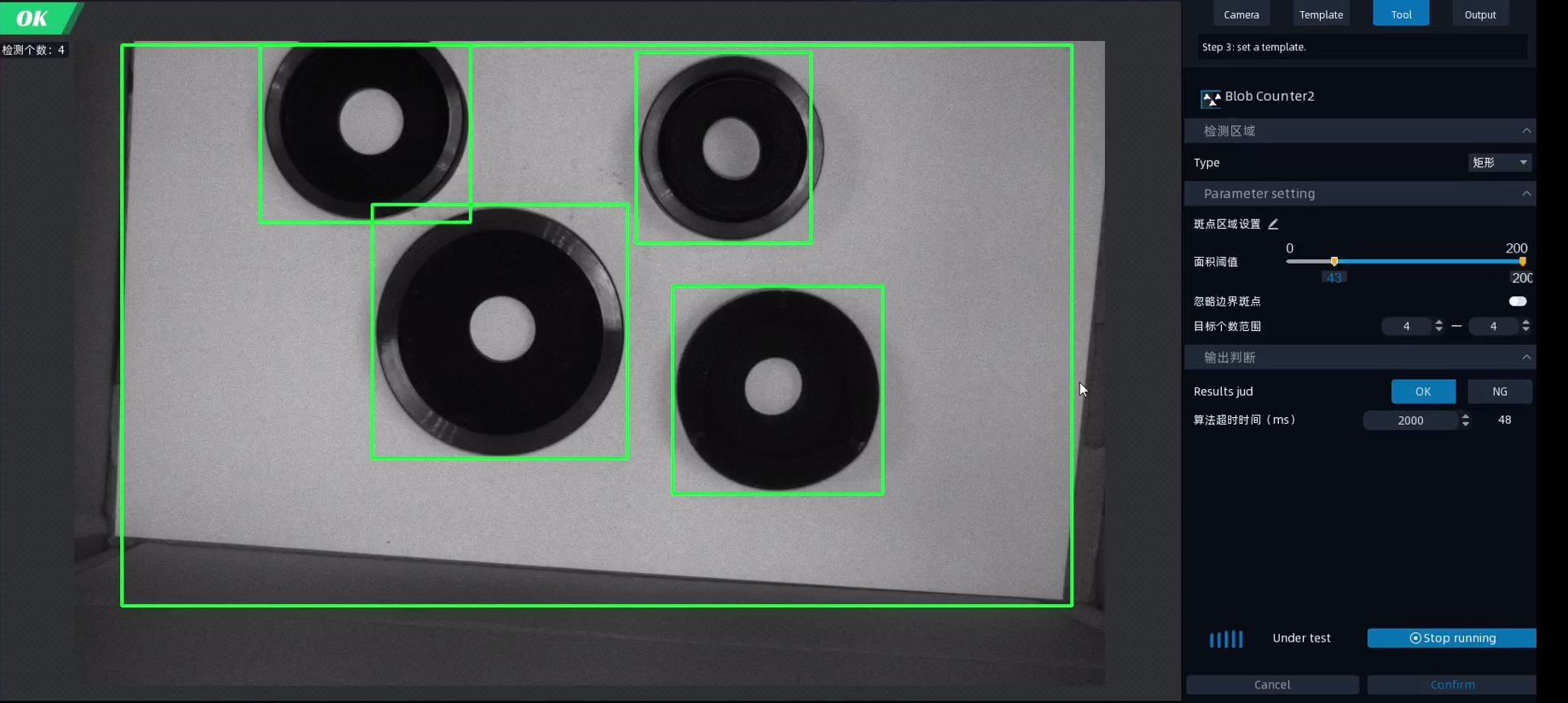

Цей детектор працює за аналогічним принципом, що і FIND BLOB, але використовується для того, щоб рахувати кількість об’єктів.

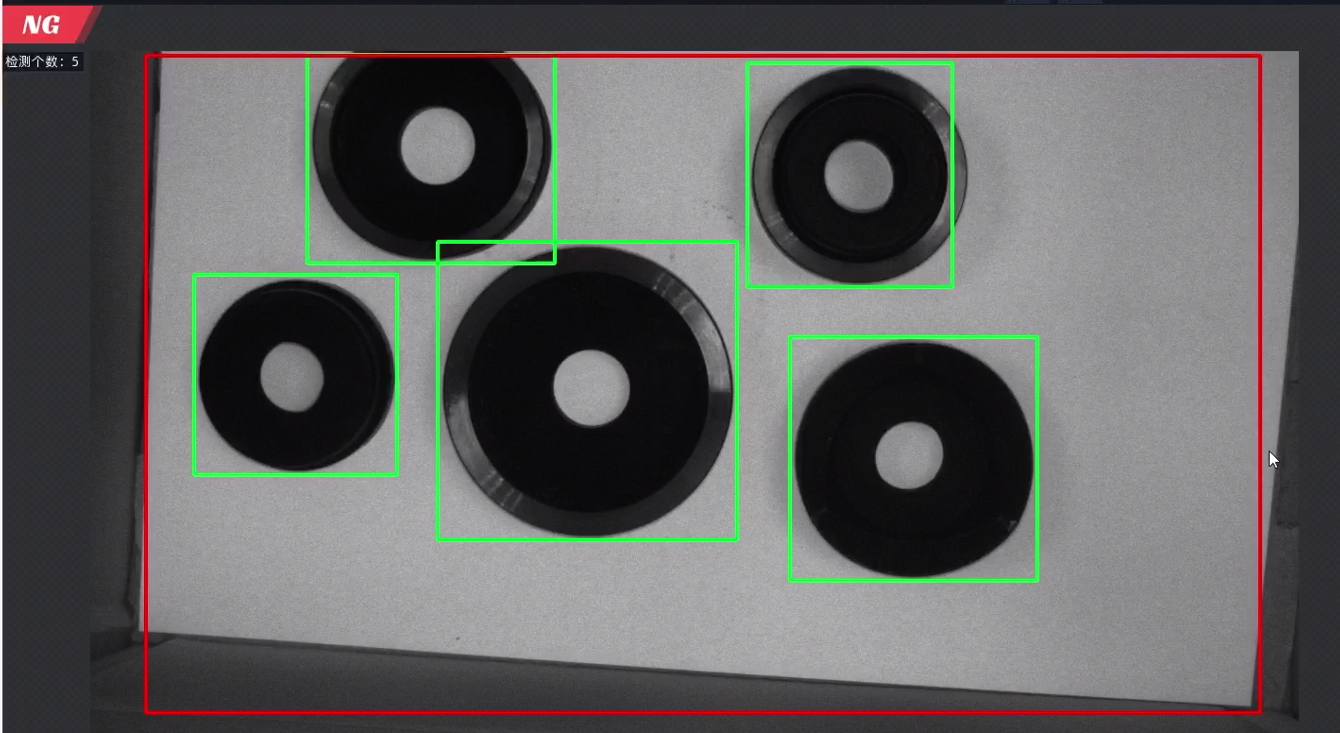

Приклад: Якщо детектор налаштований на пошук 4 предметів, а виявлена кількість перевищує або не досягає цієї кількості, результат буде False.

Детектор Enge Counter

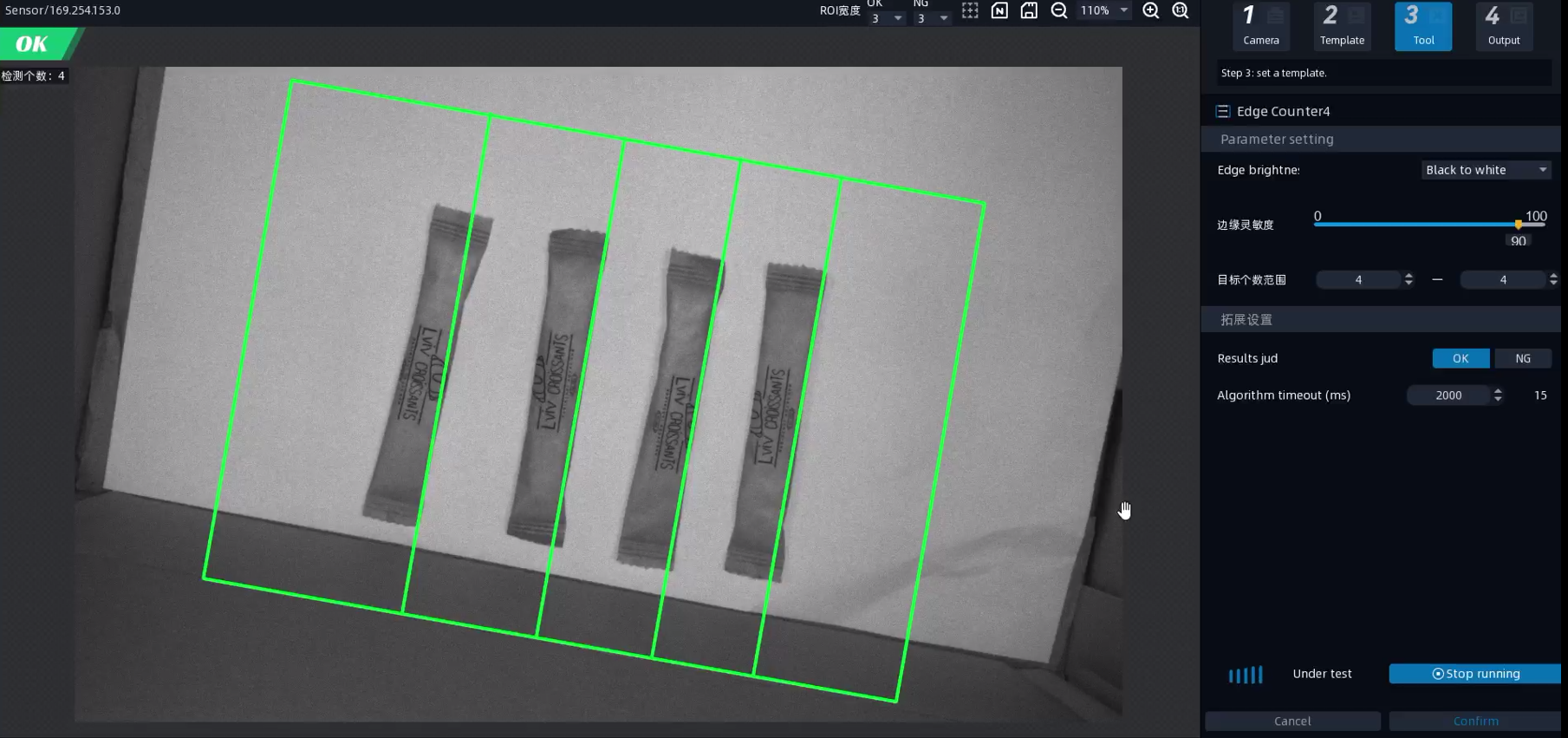

Цей детектор використовується для пошуку країв предмету. При цьому він шукає края лише під певним кутом, який можна налаштувати.

Приклад: Якщо предмети (наприклад, стіки цукру) повернені на кут, який не є перпендикулярним до зони виявлення, результат буде False.

Детектор Pattern Match

Це мабудь самий цікавий детектор серед всіх. Він використовується для пошуку предметів по заздалегідь встановленому паттерну. Також можливо задати максимальне відхилення кута повороту, налаштування подібності предметів, кількість предметів. В даному  прикладі я використав автомати захисту.

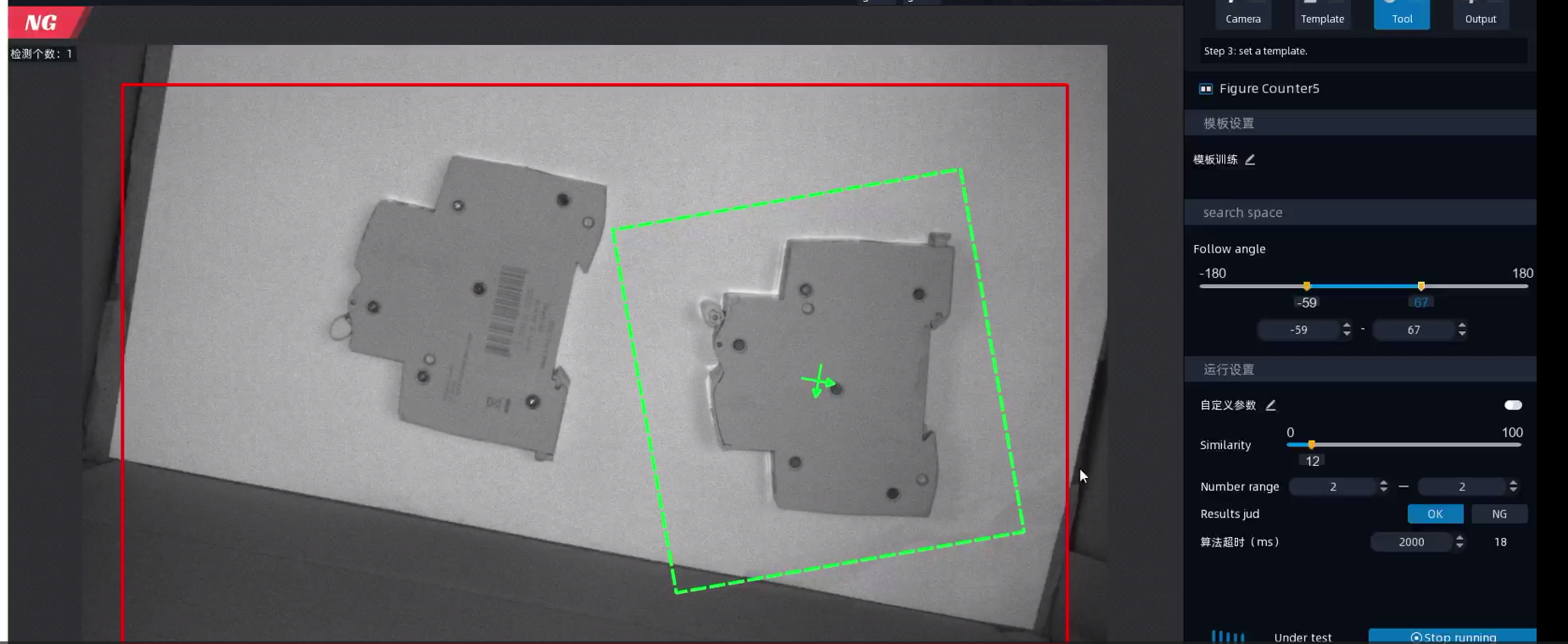

Тут я повернув автомат на кут, який ще є в заданих межах. Результат True

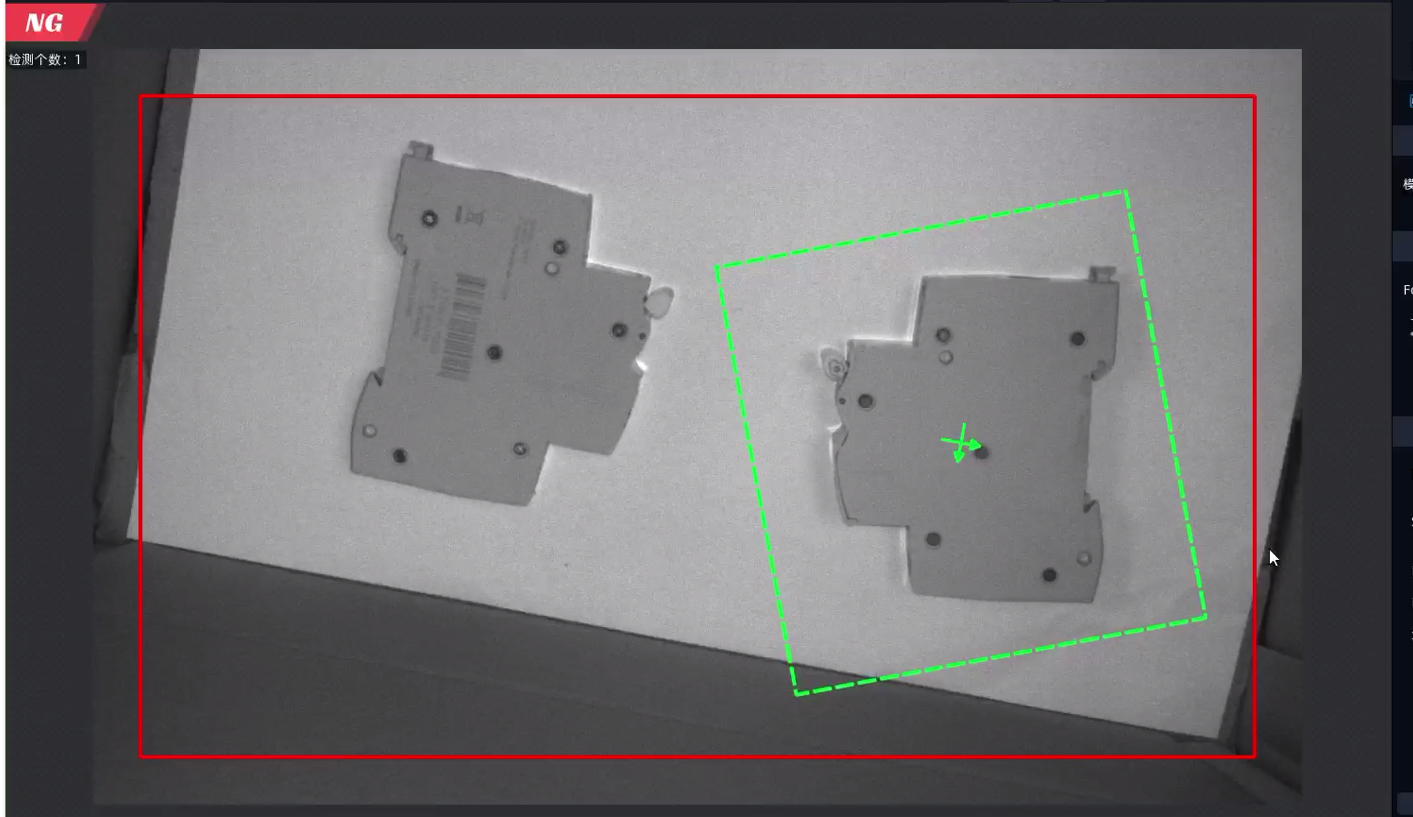

Тут я розвернув автомат на 180 градусів і перевернув його. Результат False

Тут автомат стоїть з кутом повороту, який є в заданих межах, але автомат перевернутий. Результат False

Детектор Figure Counter

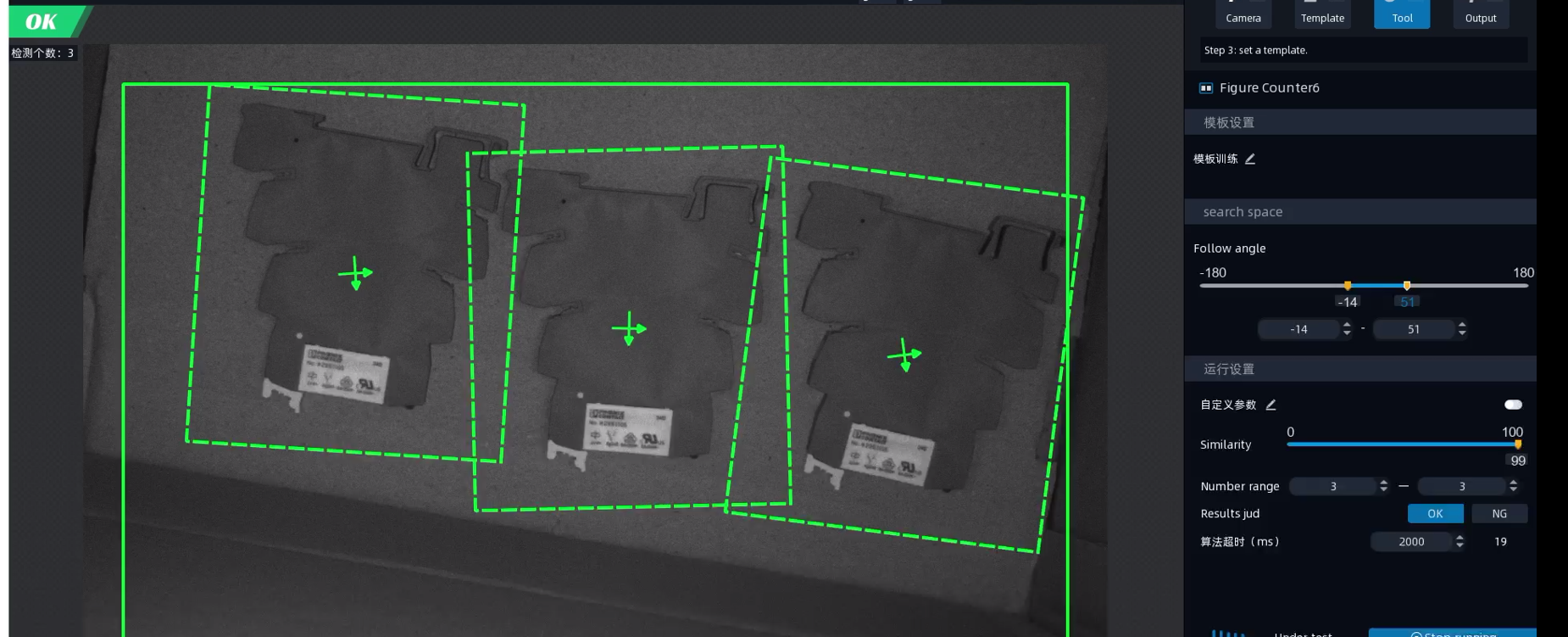

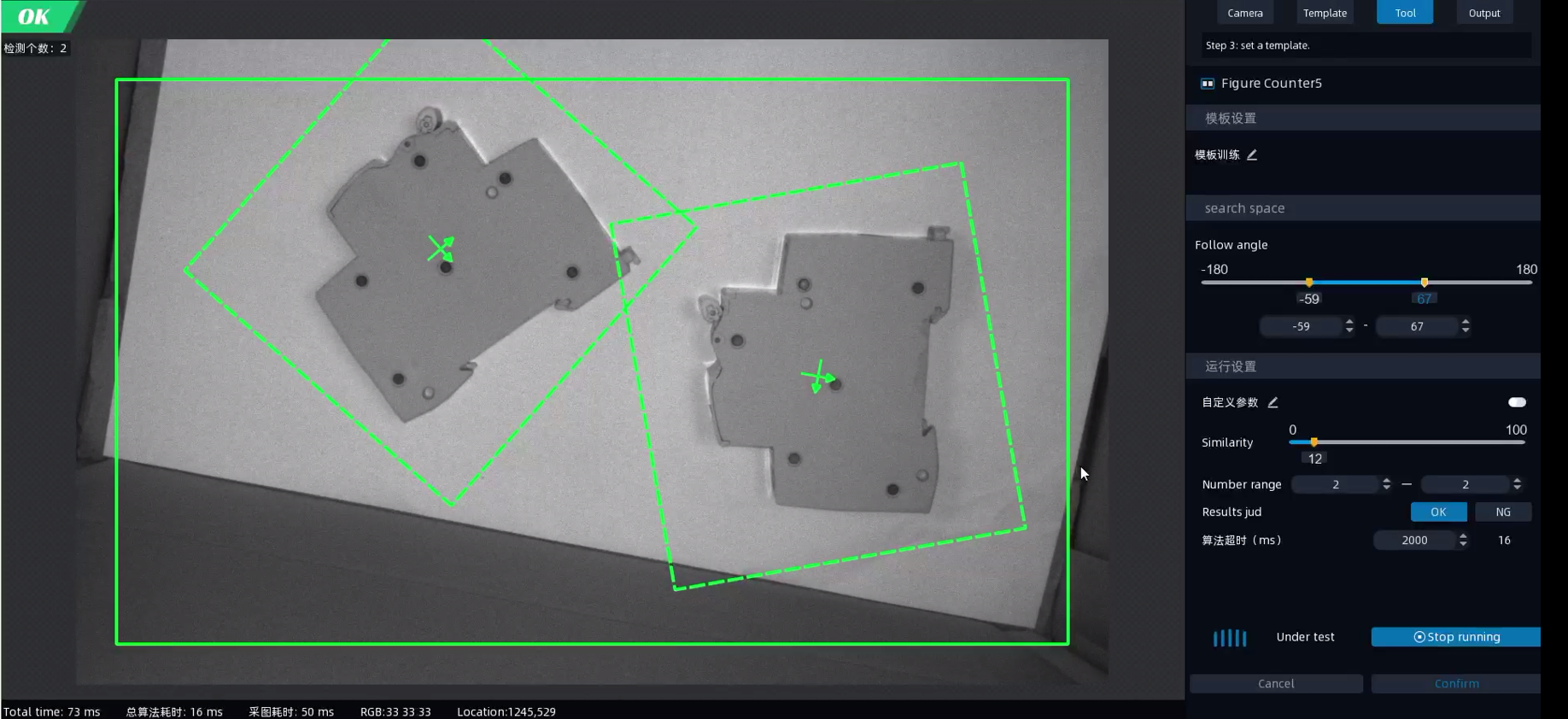

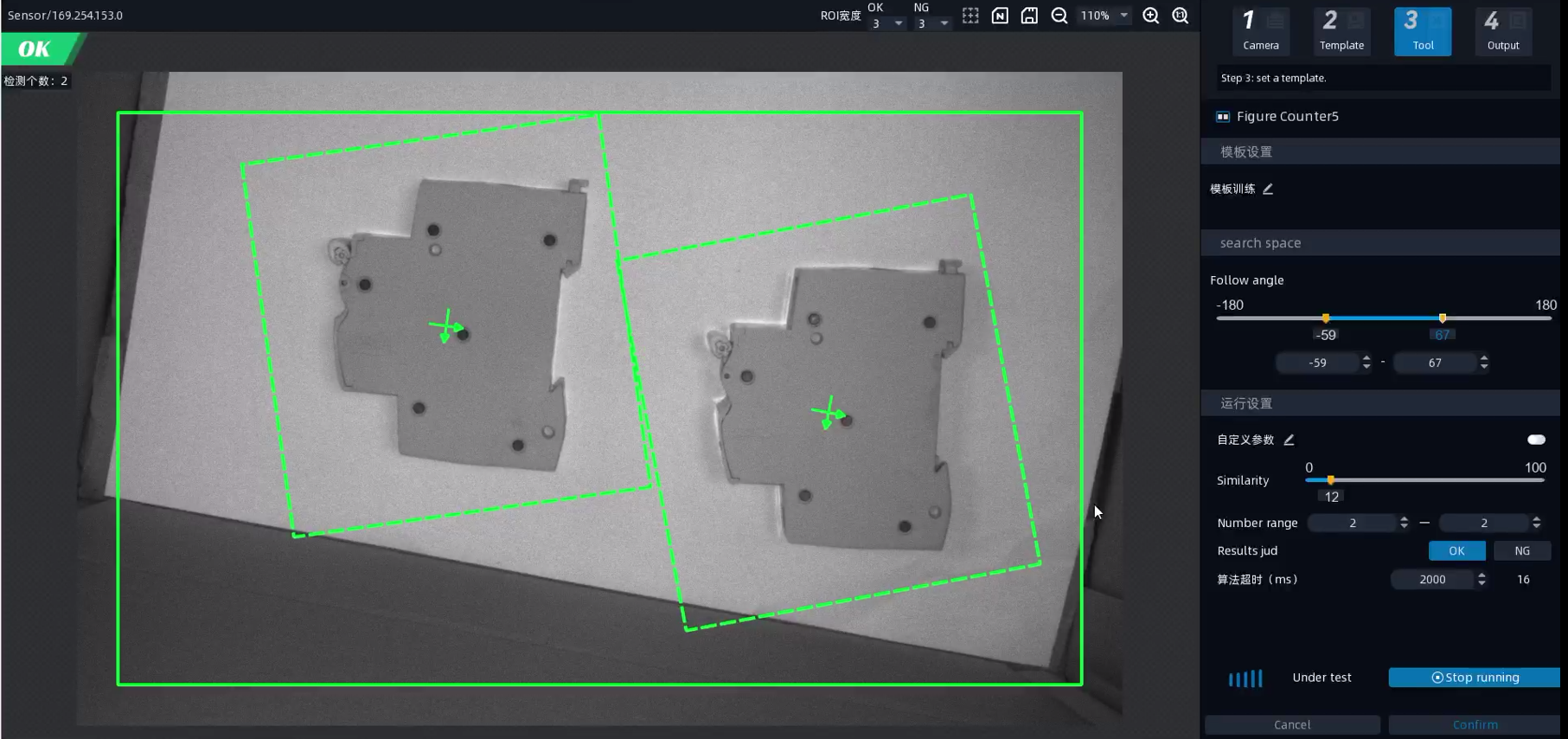

Цей детектор працює аналогічним чином як і Pattern Match, але він більше заточений під грубу оцінку форми деталі. В даному прикладі я використав реле для тесту. Задній фон сірого кольору і реле так само сірого кольору, але попри це камера всерівно добре з цим справилась

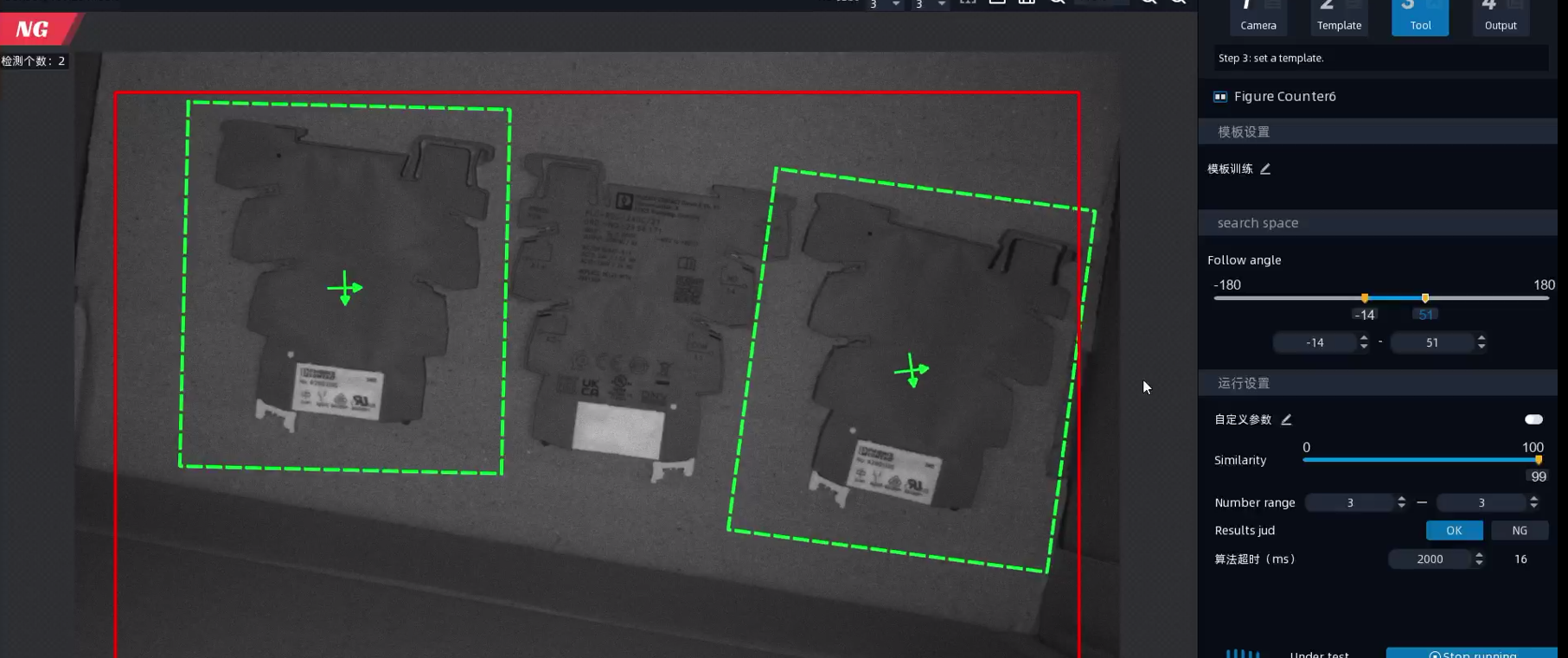

Перевернуте реле. Результат False

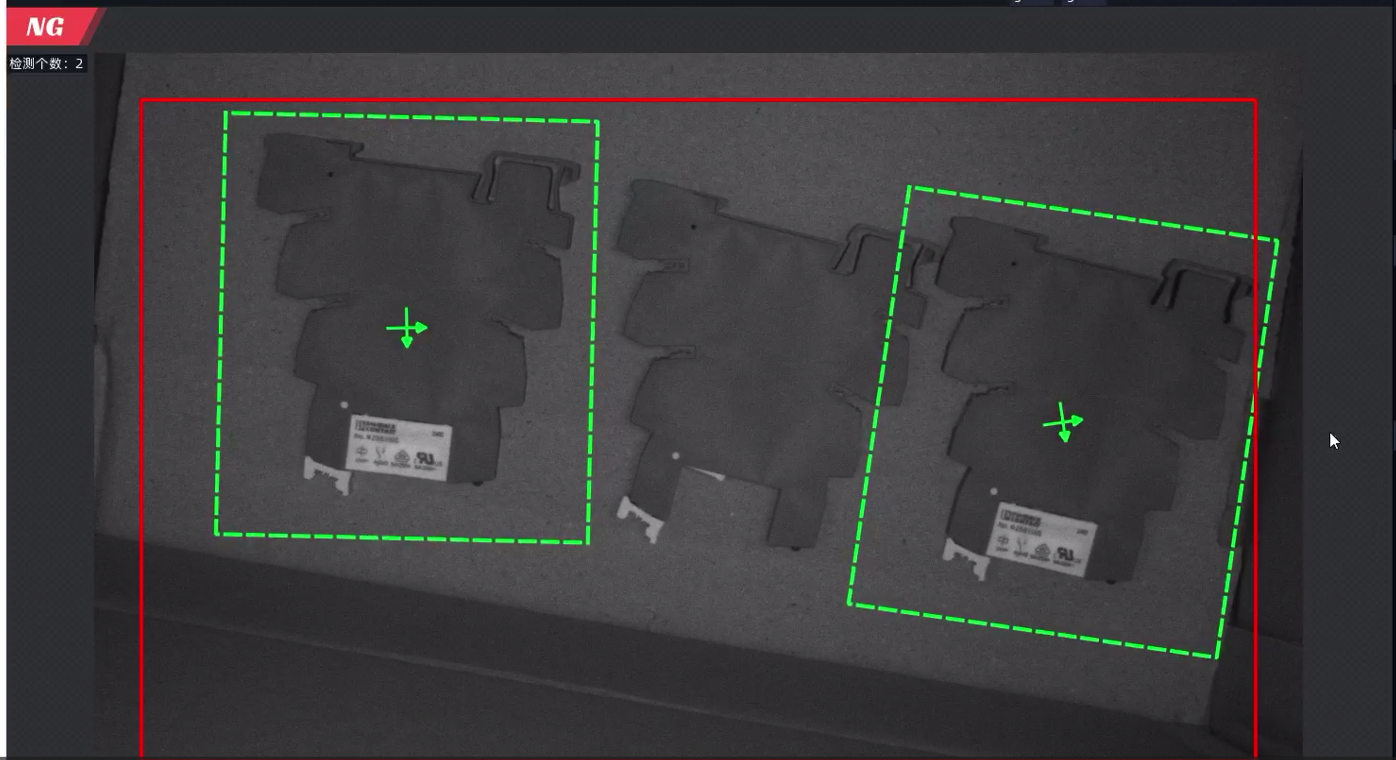

Підставка з витягнутим реле. Результат False

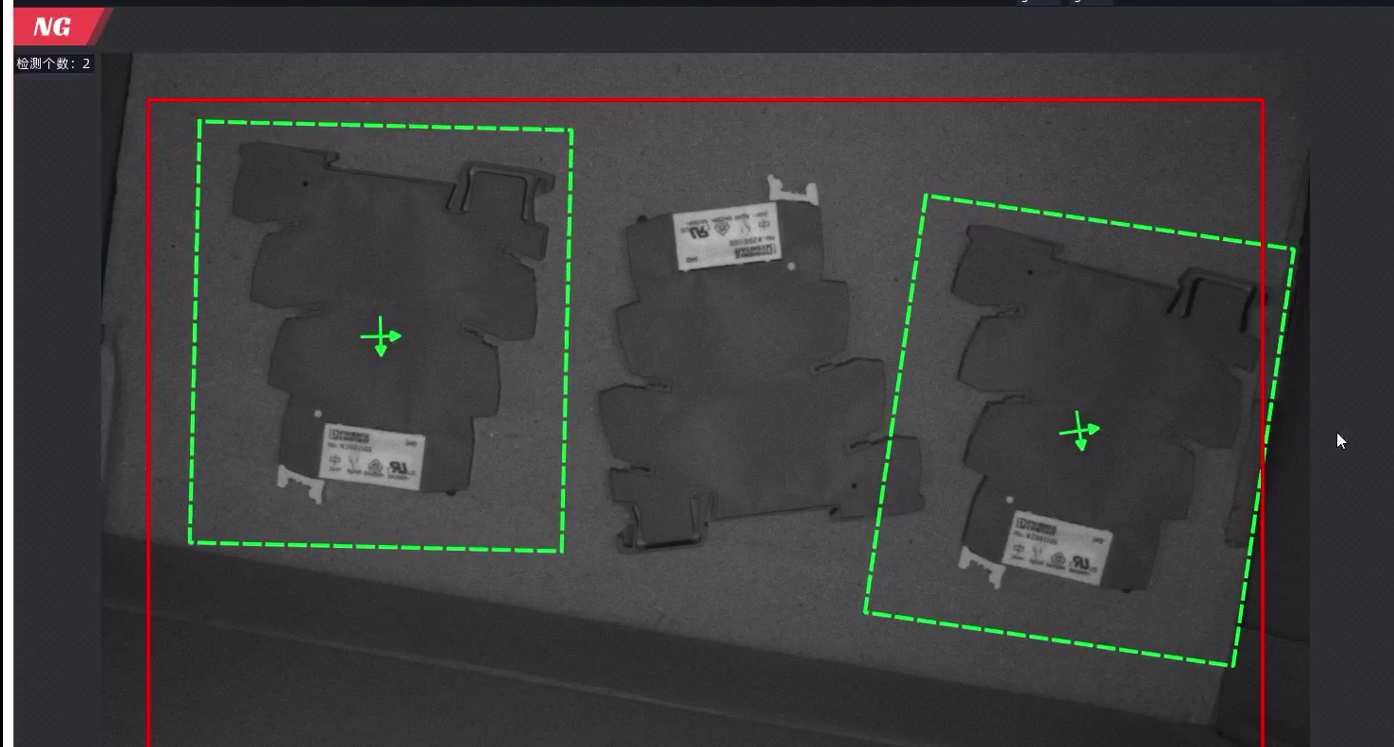

Реле розвернуте на 180 градусів. Результат False

Висновок

Камера машинного зору Akusense VDS10 — це надійний інструмент для автоматизації, здатний адаптуватися до різних завдань на виробництві. Висока роздільна здатність, підтримка популярних інтерфейсів, надійне живлення і можливість використовувати широкий спектр детекторів (від простих перевірок до аналізу складних патернів) дозволяють їй легко інтегруватися в виробничі процеси, де потрібен точний і швидкий контроль якості.
