Проєкт реалізує вимірювання геометричних параметрів колод та температури у динаміці (на конвеєрі) згідно ГОСТ 270875 з автоматичним занесенням даних у центральну базу даних підприємства.

Технічна архітектура системи

Система побудована на базі компонентів, що забезпечують швидку обробку даних у реальному часі та надійне збереження інформації:

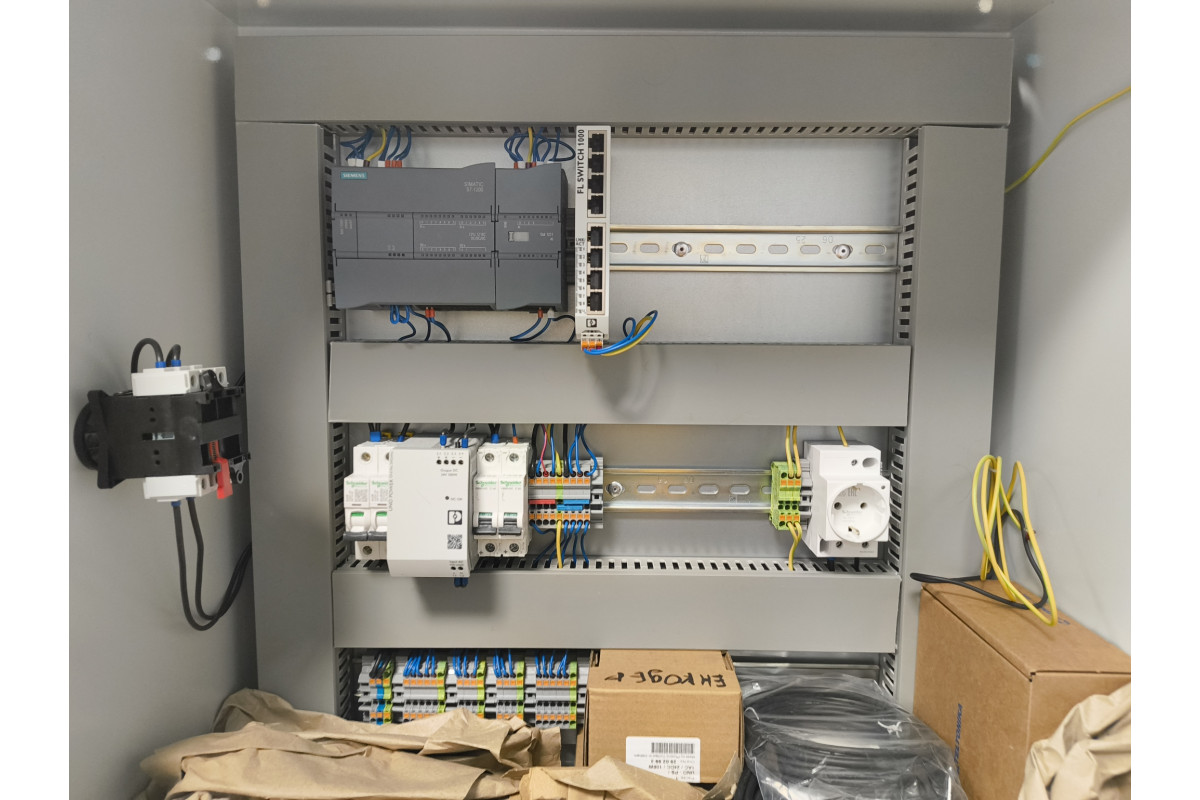

• Контролер керування: Siemens S7-1200. ПЛК виступає центральним вузлом, який синхронізує роботу датчиків, зчитує дані з енкодера та формує пакет даних для кожної колоди.
• Вимірювальний бар'єр: Datalogic DS2. Світлова завіса, що дозволяє миттєво визначати діаметр та профіль колоди з високою роздільною здатністю.
• Інфрачервоний давач IFM
• Синхронізація руху: Інкрементальний енкодер. Забезпечує точне вимірювання довжини колоди незалежно від проковзування конвеєрної стрічки, прив'язуючи геометричний зріз до міліметрів шляху.
• Верхній рівень (HMI/SCADA): WinCC Advanced Runtime. Програмне забезпечення, що працює на ПК, візуалізує процес вимірювання, відображає поточну продуктивність
• Веб сервер. Оператор лінії розвантаження має змогу обрати зміну з будь-якого пристрою.

Робота з даними та звітність

Головною цінністю системи є інтеграція виробничих даних у бізнес-процеси компанії:

1. MSSQL Database: Дані про кожну виміряну колоду (дата, час, довжина, діаметр, об'єм) автоматично записуються в базу даних MSSQL. Це дозволяє зберігати історію за роки роботи та забезпечує доступ до даних іншим корпоративним системам (ERP/1C).

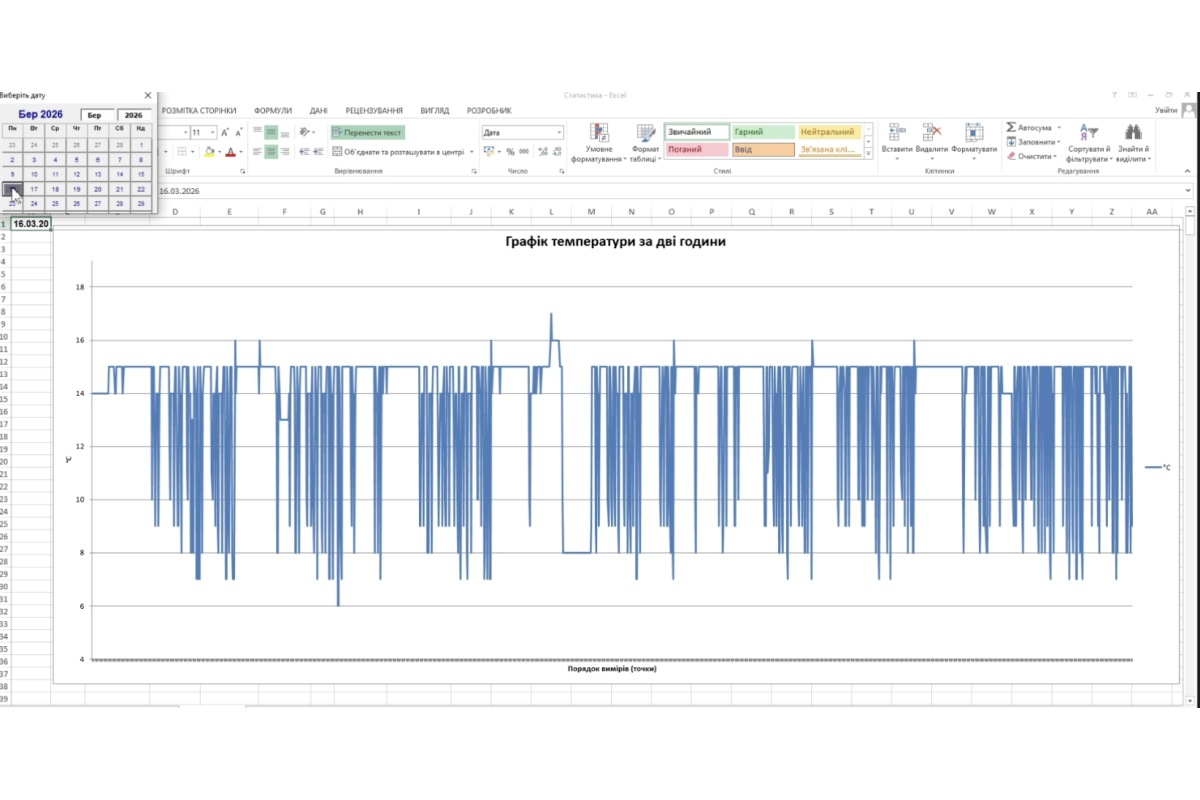

2. Генерація звітів в Excel: Реалізовано функціонал автоматичного вивантаження даних у формат Excel. Керівництво отримує готові звіти про змінні рапорти, обсяги переробки за зміну, день або місяць натисканням однієї кнопки.
3. Локальні архіви: Використання внутрішніх ресурсів WinCC для короткострокового трендування та відображення статистики безпосередньо на робочому місці.

Ключові переваги системи

• Висока точність: Поєднання світлової завіси та енкодера дає змогу розраховувати об'єм з мінімальною похибкою, враховуючи кривизну та нерівності стовбура.
• Прозорість обліку: Запис у SQL-базу унеможливлює несанкціоноване редагування даних про об'єми лісу.
• Швидкість: Система працює на високих швидкостях конвеєра, не вимагаючи зупинки для замірів.
