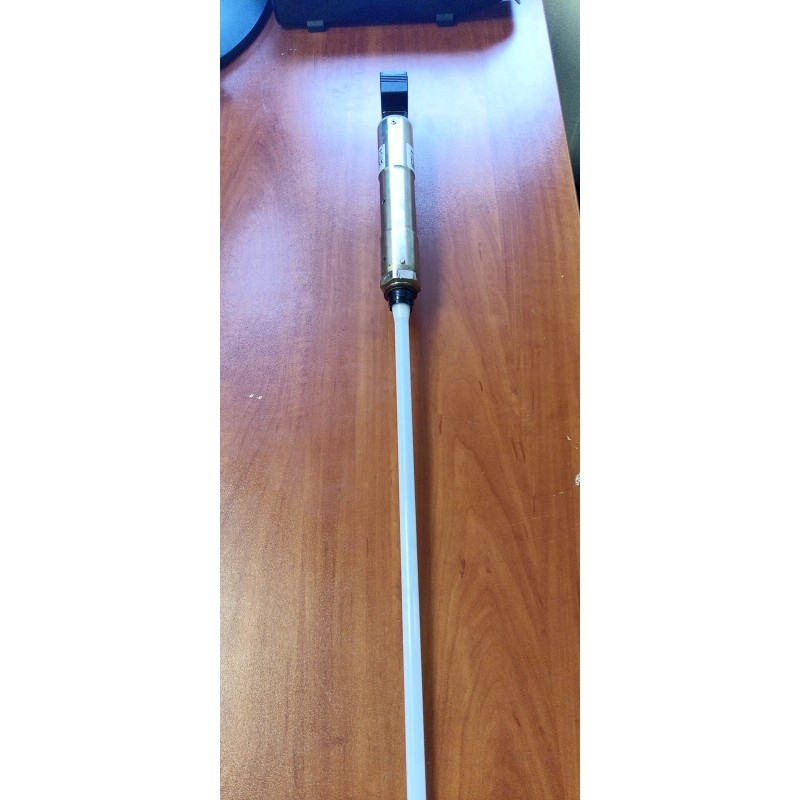

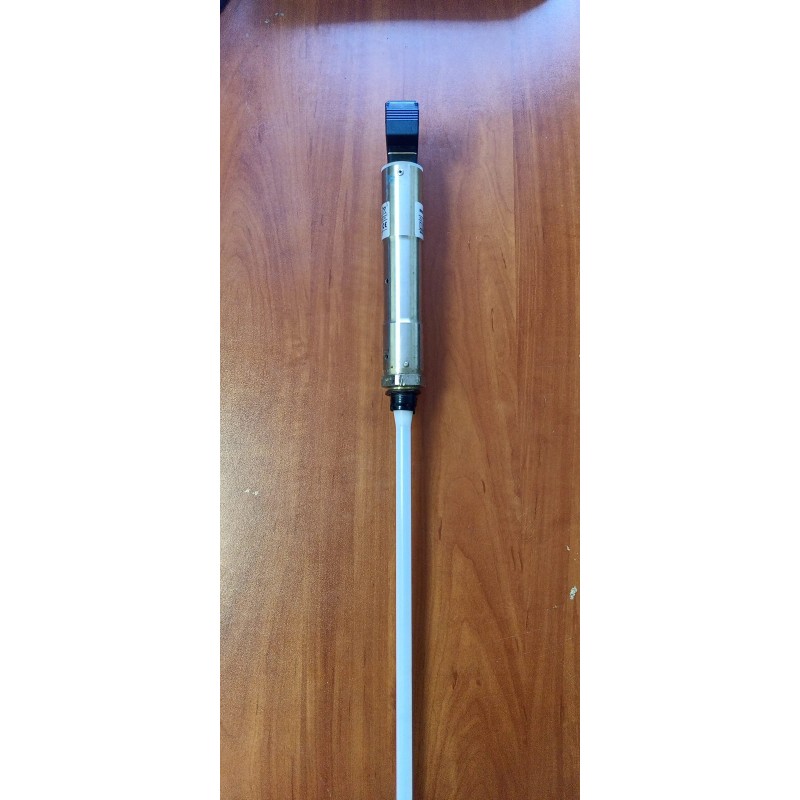

Електрод дачик рівня води в Котлі ELC 10-1 працює за принципом вимірювання ємності.

Електрод давач рівня води в Котлі ELC 10-1 працює за принципом вимірювання ємності.

ELC 10-1 використовується для сигналізації рівня води в Котлі, та перетворення виміряного значення в уніфікований вихідний сигнал 4...20 мА постійного струму.

ELC 10-1 застосовуватись у системах контролю рівня рідини у різних резервуарах, у тому числі тих, що знаходяться під тиском. Робочим середовищем для датчиків цього типу є хімічно нейтральні та агресивні рідини, що не проявляють корозійну активність до матеріалу датчика (нержавіючої сталі 316L) та не утворюють летучих вибухонебезпечних сполук. Рівні підтримуються в контрольному діапазоні, визначеному двома попередньо встановленими межами

Для визначення рівня використовується принцип вимірювання ємності.  Електродний стрижень і стінка ємності утворює конденсатор. Якщо рівень діелектрика розташований між двома обкладками конденсатора змінюється, струм, який протікає через пластини, змінюється пропорційно рівню.    Щоб отримати корисний результат вимірювання, вимірювальну штангу занурюють на різну глибину. Діапазон вимірювання рівня може бути змінено під час експлуатації.

Характеристики ELC 10-1

• Довжина штоку: від 250 мм до 2000 мм (кратність 250 мм).
• Діапазон робочих температур вимірювального середовища: -40…+230 °C.
• Вихідний Сигнал 4-20мА з можливістю зміни діапазону вимірювань
• Діапазон робочого тиску вимірювального середовища:  P max 30 Bar
• Густина робочого середовища: ≥0,65 г/см³.
• Можливе виготовлення датчиків з кріпленням типу CLAMP за DIN 32676 (DN = 65, 80, 100).
• Можливе виготовлення датчиків з фланцевим кріпленням за ГОСТ 33259-2015 (DN≥65; PN≤25).
• Виготовляється датчик з кабельним вводом стандарту EN175301-803 (DIN43650A)

Можливе спеціальне виконання за запитом.
